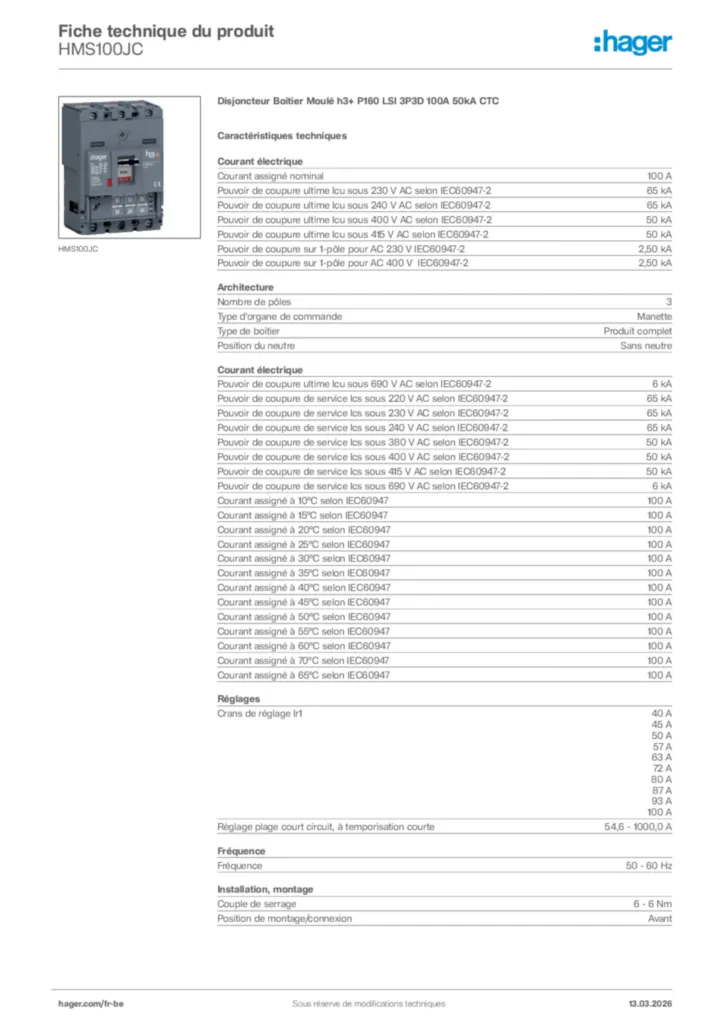

HMS100JC - Disjoncteur Boitier Moulé h3+ P160 LSI 3P3D 100A 50kA CTC

Appareillage de tête

Disjoncteur Boitier Moulé h3+ P160 LSI 3P3D 100A 50kA CTC HMS100JC

EAN

3250613145743

Conditionnement

1 pièce

Trouver un revendeur

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires

Adaptateur de câble de données auxiliaires 1 produit(s) disponible(s)
Bobine à émission 5 produit(s) disponible(s)
Déclencheur à manque de tension 5 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Plus d’accessoires 14 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

100 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

65 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2

65 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

50 kA
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2

50 kA
Pouvoir de coupure sur 1-pôle pour AC 230 V IEC60947-2

2,50 kA
Pouvoir de coupure sur 1-pôle pour AC 400 V IEC60947-2

2,50 kA
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2

6 kA
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2

65 kA
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

65 kA
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2

65 kA
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2

50 kA
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2

50 kA
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2

50 kA
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2

6 kA
Courant assigné à 10°C selon IEC60947

100 A
Courant assigné à 15°C selon IEC60947

100 A
Courant assigné à 20°C selon IEC60947

100 A
Courant assigné à 25°C selon IEC60947

100 A
Courant assigné à 30°C selon IEC60947

100 A
Courant assigné à 35°C selon IEC60947

100 A
Courant assigné à 40°C selon IEC60947

100 A
Courant assigné à 45°C selon IEC60947

100 A
Courant assigné à 50°C selon IEC60947

100 A
Courant assigné à 55°C selon IEC60947

100 A
Courant assigné à 60°C selon IEC60947

100 A
Courant assigné à 70°C selon IEC60947

100 A
Courant assigné à 65°C selon IEC60947

100 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Crans de réglage Ir1

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Règlage plage court circuit, à temporisation courte

54,6 - 1000,0 A

Fréquence

50 - 60 Hz

Couple de serrage

6 - 6 Nm
Position de montage/connexion

Avant

Tension assignée de tenue aux chocs Uimp

8000 V
Tension nominale d'isolement Ui

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSI

Puissance dissipée totale sous IN

10,50 W
Puissance dissipée par pôle à In

3,50 W

Endurance électrique en nombre de cycles

10000
Endurance mécanique nombre de manœuvres

40000

Nombre de contacts auxiliaires comme contact inverseur

0
Nombre de contacts auxiliaires à ouverture

0
Nombre contact auxiliaire à fermeture

0

Indice de protection IP

IP4X

Température de service

-25 - 70 °C
Degré de pollution suivant IEC60664 / IEC60947-2

3

Cadenassable

Oui

Section de raccordement en câble souple

6 - 70 mm²
Section de raccordement en câble rigide

6 - 95 mm²

Matériau du câble

Cuivre

Hauteur

130 mm
Largeur

90 mm
Profondeur

97 mm

Commande motorisée intégrée

Non

convient pour leRail DIN

Non
Compatible avec bloc différentiel

Non
Convient au tableau de distribution

Oui

Sens d'alimentation

‌Bidirectionnel

Type de connection / prise

Borne à vis

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : coefficient de réglage du cadran

3, 4, 5, 6, 7, 8, 10, 12, 15

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
