    Commutateur modulaire 3P+N 20A HIM402

    Trouver un revendeur
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Choisissez un revendeur

    Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne

    Commutateur modulaire 3P+N 20A

    HIM402

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Fiche produit

    Choisissez vos accessoires dans la liste ci-contre

    Accessoires

    • Cache-­borne 1 produit(s) disponible(s)
    • Axe de commu­ta­teur 2 produit(s) disponible(s)
    • Poignée pour armoire elec­trique 1 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 1 produit(s) disponible(s)
    • Acces­soires pour connec­tique basse tension 1 produit(s) disponible(s)

    Choisissez vos accessoires dans la liste ci-contre

    • Cache-­borne
    • Axe de commu­ta­teur
    • Poignée pour armoire elec­trique
    • Bloc de contact auxi­liaire
    • Acces­soires pour connec­tique basse tension
    • HZC212

      Capot cache borne 4P interrupteur 20A à 63A
      0,00 €  / *
    • HZC113

      Axe N°5 320 mm pour interrupteur de 20A à 125A
      0,00 €  / *
    • HZC112

      Axe N°5 200 mm pour interrepteur de 20A à 125A
      0,00 €  / *
    • HZC016

      Poignée grise pour commutateur 20-80A
      0,00 €  / *
    • HZC311

      Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
      0,00 €  / *
    • HZC706

      Barre de pontage 3P pour Commut 20-40A HIM302 HIM304
      0,00 €  / *

    Caractéristiques techniques

    Tension
    • Tension assi­gnée d'em­ploi Ue
      380 - 415 V
    • Tension nomi­nale d'iso­le­ment Ui
      800 V
    • Tension assi­gnée de tenue aux chocs Uimp
      8000 V
    Courant élec­trique
    • Courant assigné nominal
      20 A
    • Courant assigné admis­sible courte durée Icw IEC60947
      1,26 kA
    • Courant court-­cir­cuit Icc avec fusible gI-gG
      50 kA
    Puis­sance
    • Puis­sance d'em­ploi à 400 V AC AC1
      13000 W
    • Puis­sance dissipée totale sous IN
      1,60 W
    Archi­tec­ture
    • Nombre de pôles
      4
    • Type d'or­gane de commande
      Poignée rota­tive courte
    • Type de pôles
      3P+N
    Instal­la­tion, montage
    • Couple de serrage
      2 - 2,2 Nm
    Dimen­sions
    • Hauteur
      68 mm
    • Largeur
      127,5 mm
    • Profon­deur
      89 mm
    Commandes et indi­ca­teurs
    • Commande moto­risée inté­grée
      Non
    Plas­tron, porte
    • Cade­nas­sable
      Oui
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Capa­cité
    • Nombre de modules
      8
    Fréquence
    • Fréquence
      50 - 60 Hz
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -20 - 70 °C
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      1.5 - 16 mm²
    • Section de raccor­de­ment en câble rigide
      1.5 - 16 mm²

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui

    Attestations et documents

    Hager déclaration REACH HIM402
    PDF
    Hager Rapport RoHS HIM402
    PDF

    Documents

    • Image produit

      Image HIM402 | Hager Belgique

      Image produit HIM402

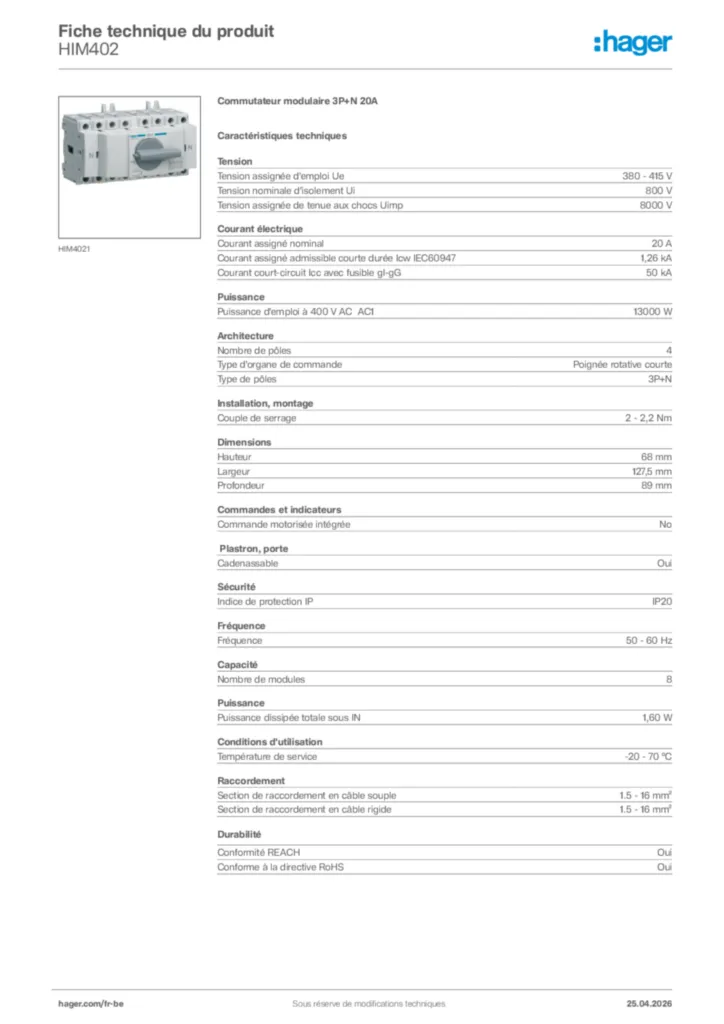

    • Product datasheet

      Image Hager Fiche technique du produit HIM402 | Hager Belgique

      Hager Fiche technique du produit HIM402

      Commutateur modulaire 3P+N 20A

      PDF

    • Guide d'installation

      Image Guide d'installation International 2024-11-28 | Hager Belgique

      Guide d'installation International 2024-11-28

      PDF
      1,45 MB

    • Déclaration de conformité

      Image Declaration | Hager Belgique

      Declaration

      Déclaration de conformité International 2022-04-13

      PDF
      573,94 kB
      Image Déclaration de conformité en-GB 2024-12-04 | Hager Belgique

      Déclaration de conformité en-GB 2024-12-04

      PDF
      591,13 kB
