Commutateur modulaire 100A HI405R

EAN
3250613190088
Conditionnement
1 pièce
Trouver un revendeur

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Choisissez un revendeur

Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne

Commutateur modulaire 100A

HI405R

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires

  • Bloc de contact auxi­liaire 1 produit(s) disponible(s)
  • Acces­soires pour connec­tique basse tension 1 produit(s) disponible(s)
  • Poignée pour armoire elec­trique 2 produit(s) disponible(s)
  • Axe de commu­ta­teur 2 produit(s) disponible(s)

Choisissez vos accessoires dans la liste ci-contre

  • Bloc de contact auxi­liaire
  • Acces­soires pour connec­tique basse tension
  • Poignée pour armoire elec­trique
  • Axe de commu­ta­teur
  • HZ160R

    Contact auxiliaire inverseur of-position HI63-125
    0,00 €  / *
  • HZ156R

    Barre de pontage HI63-125
    0,00 €  / *
  • HZI004

    Poignée noire pour app 63-125A 3 positions
    0,00 €  / *
  • HZI001

    Poignée noire pour App. 63-125A 1pos.
    0,00 €  / *
  • HZC104

    Axe 320 mm pour appareillage de 80 à 250A
    0,00 €  / *
  • HZC103

    Axe 200 mm pour appareillage de 80 à 250A
    0,00 €  / *

Caractéristiques techniques

Tension
  • Tension assi­gnée d'em­ploi Ue
    380 - 690 V
  • Tension nomi­nale d'iso­le­ment Ui
    800 V
  • Tension assi­gnée de tenue aux chocs Uimp
    8000 V
Courant élec­trique
  • Courant assigné nominal
    100 A
  • Courant assigné admis­sible courte durée Icw IEC60947
    2,50 kA
  • Courant court-­cir­cuit Icc avec fusible gI-gG
    100 kA
Puis­sance
  • Puis­sance d'em­ploi à 400 V AC AC1
    65000 W
  • Puis­sance dissipée totale sous IN
    9,30 W
Archi­tec­ture
  • Nombre de pôles
    4
  • Type d'or­gane de commande
    Poignée rota­tive courte
  • Type de pôles
    4P
Dimen­sions
  • Hauteur
    116 mm
  • Largeur
    97 mm
  • Profon­deur
    215 mm
Commandes et indi­ca­teurs
  • Commande moto­risée inté­grée
    Non
Plas­tron, porte
  • Cade­nas­sable
    Oui
Sécu­rité
  • Indice de protec­tion IP
    IP20
Capa­cité
  • Nombre de modules
    12
Fréquence
  • Fréquence
    50 - 60 Hz
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -20 - 70 °C
Raccor­de­ment
  • Section de raccor­de­ment en câble rigide
    4 - 50 mm²

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui

Attestations et documents

Hager déclaration REACH HI405R
PDF
Hager Rapport RoHS HI405R
PDF

Documents

  • Image produit

    Image HI405R | Hager Belgique

    Image produit HI405R

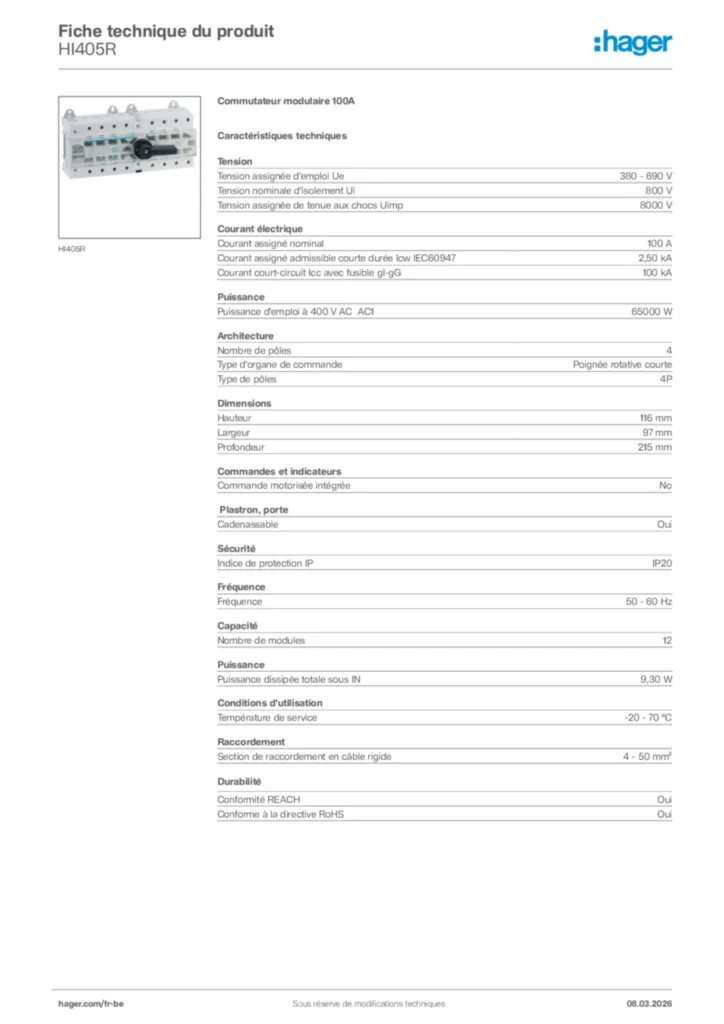

  • Product datasheet

    Image Hager Fiche technique du produit HI405R | Hager Belgique

    Hager Fiche technique du produit HI405R

    Commutateur modulaire 100A

    PDF

  • Guide d'installation

    Image Notice commutateur modulaire HIxxxR | Hager Belgique

    Notice commutateur modulaire HIxxxR

    Guide d'installation en-GB, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01

    PDF
    326,16 kB

  • Déclaration de conformité

    Image Declaration | Hager Belgique

    Declaration

    Déclaration de conformité International 2022-04-13

    PDF
    573,94 kB
    Image Déclaration de conformité en-GB 2024-12-04 | Hager Belgique

    Déclaration de conformité en-GB 2024-12-04

    PDF
    639,40 kB
