Appareillage de tête

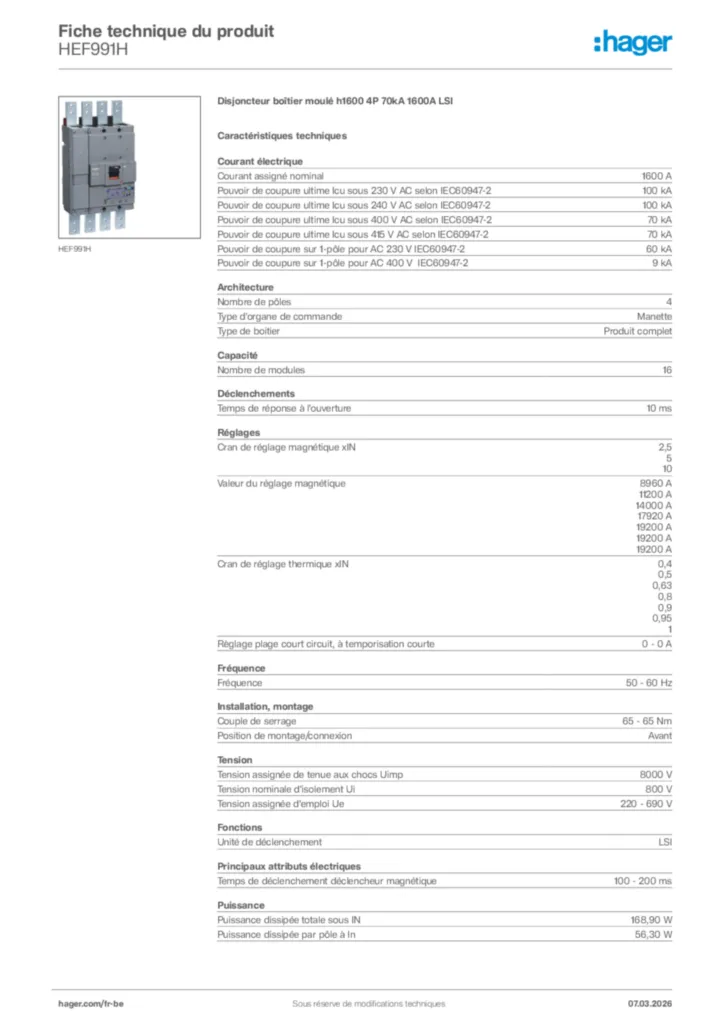

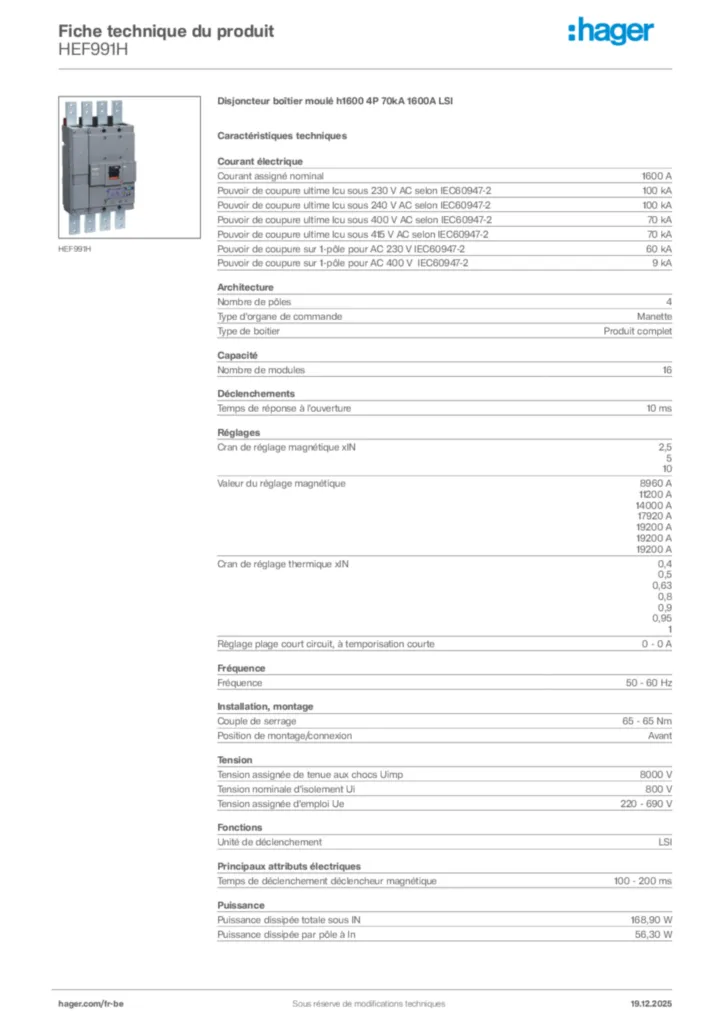

Disjoncteur boîtier moulé h1600 4P 70kA 1600A LSI HEF991H

EAN

3250613349967

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire 2 produit(s) disponible(s)
Déclencheur à manque de tension 7 produit(s) disponible(s)
Poignée pour disjoncteur 2 produit(s) disponible(s)
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s)
Commande motorisée 2 produit(s) disponible(s)
Voir plus 1 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

1600 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

100 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2

100 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2

70 kA
Pouvoir de coupure sur 1-pôle pour AC 230 V IEC60947-2

60 kA
Pouvoir de coupure sur 1-pôle pour AC 400 V IEC60947-2

9 kA

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet

Nombre de modules

16

Temps de réponse à l'ouverture

10 ms

Règlage plage court circuit, à temporisation courte

0 - 0 A

Fréquence

50 - 60 Hz

Couple de serrage

65 - 65 Nm
Position de montage/connexion

Avant

Tension assignée de tenue aux chocs Uimp

8000 V
Tension nominale d'isolement Ui

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSI

Temps de déclenchement déclencheur magnétique

100 - 200 ms

Puissance dissipée totale sous IN

168,90 W
Puissance dissipée par pôle à In

56,30 W

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

4000

Nombre de contacts auxiliaires comme contact inverseur

0
Nombre de contacts auxiliaires à ouverture

0
Nombre contact auxiliaire à fermeture

0

Indice de protection IP

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

3x 240 mm²
Section de raccordement en câble rigide

3x 240 mm²
Type de connection / prise

Borne

Commande motorisée intégrée

Non

convient pour leRail DIN

Non

Sens d'alimentation

‌Bidirectionnel
