Interrupteur à déclenchement libre h1600 3P 1600A HCF990H
EAN
3250613363277
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Déclencheur à manque de tension 8 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Commande motorisée 2 produit(s) disponible(s) -
Voir plus 1 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXE011H
Bobine manque tension 24VDC (h800-h1000-h1600)
-
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
-
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
-
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
-
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
-
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
-
HXF054HBobine manque tension retardée h1600 4P 220-240VAC
-
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1600 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide3x 240 mm²
-
Section de raccordement en câble souple3x 240 mm²
Tension
-
Tension nominale d'isolement Ui800 V
-
Tension assignée de tenue aux chocs Uimp8000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
Unité de déclenchementInterrupteur
Puissance
-
Puissance dissipée par pôle à In56,30 W
-
Puissance dissipée totale sous IN168,90 W
-
Puissance d'emploi à 400 V AC AC11053000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP4X
Documents
-

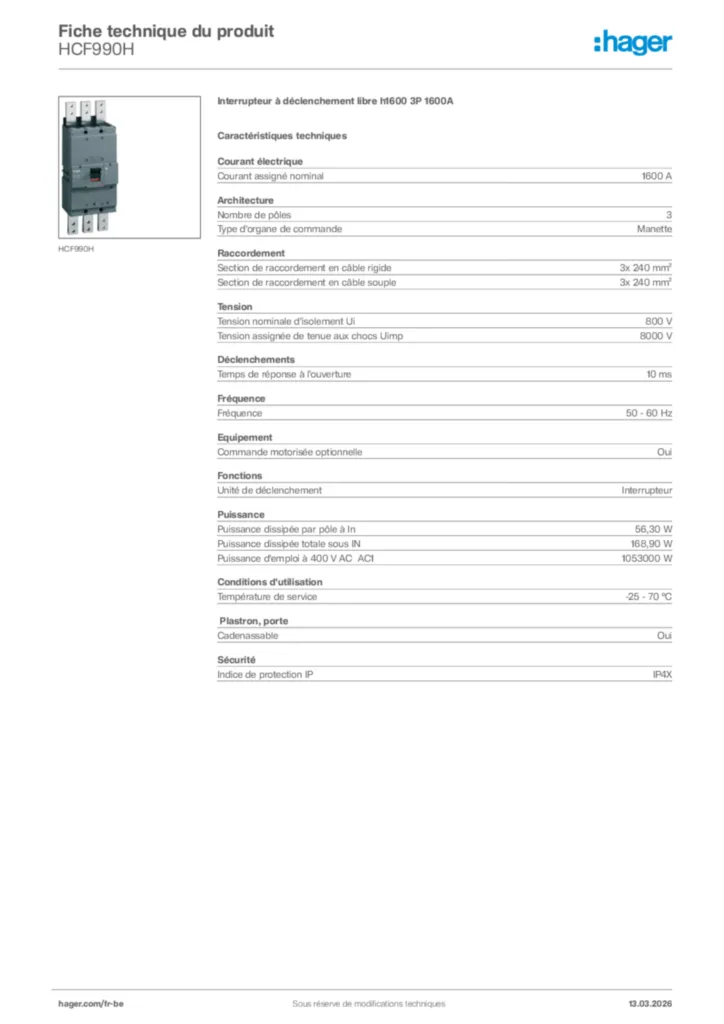

Image produit
-
Guide d'installation
Notice disjoncteur h1600
Guide d'installation International 2021-06-07
PDF3,62 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-06-21
PDF284,53 kB
Declaration
Déclaration de conformité International 2022-08-17
PDF298,77 kB
Plus de documentation
