Interrupteur à déclenchement libre h1600 4P 1250A HCF981H
EAN
3250613363291
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Adaptateur de câble auxiliaire 1 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Commande motorisée 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Déclencheur à manque de tension 7 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
HXF054H
Bobine manque tension retardée h1600 4P 220-240VAC
-
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
-
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
-
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
-
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
-
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
-
HXE011HBobine manque tension 24VDC (h800-h1000-h1600)
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1250 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide3x 240 mm²
-
Section de raccordement en câble souple3x 240 mm²
Tension
-
Tension nominale d'isolement Ui800 V
-
Tension assignée de tenue aux chocs Uimp8000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
Unité de déclenchementInterrupteur
Puissance
-
Puissance dissipée par pôle à In62,50 W
-
Puissance dissipée totale sous IN187,50 W
-
Puissance d'emploi à 400 V AC AC1822000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP4X
Documents
-
Image produit
-

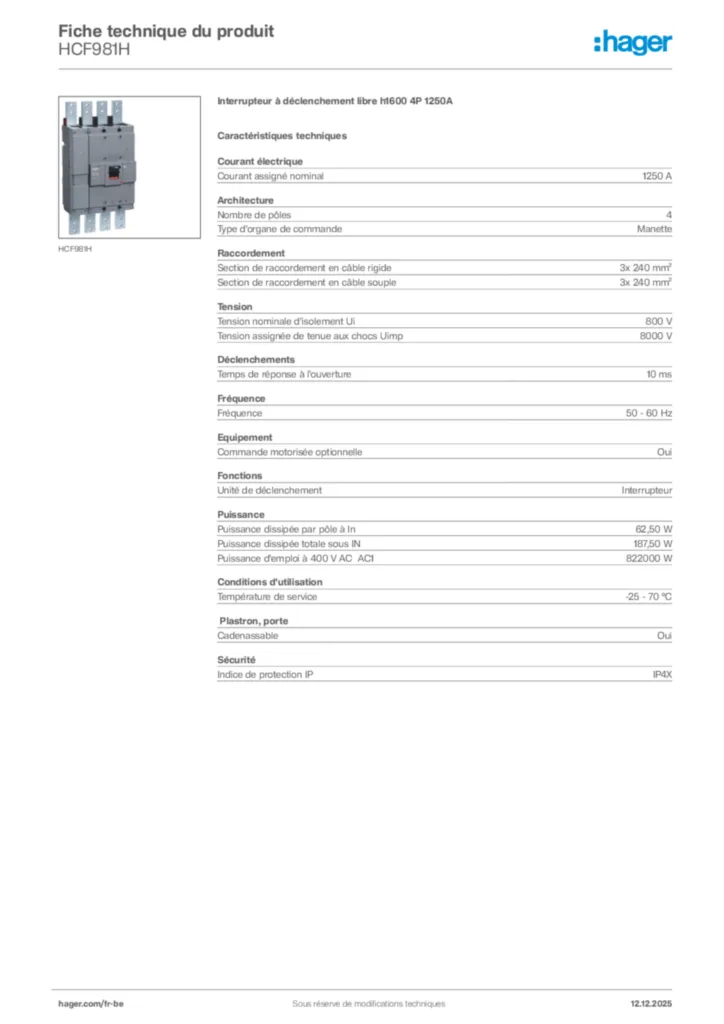

Product datasheet
