Armoire univers IP55 Classe II 1950x800x400 avec socle h100 FR23H1

EAN
3250616004061
Conditionnement
1 pièce
Trouver un revendeur

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Choisissez un revendeur

Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne

Armoire univers IP55 Classe II 1950x800x400 avec socle h100

FR23H1

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires

  • Plus d’accessoires (26)
    • Entrée de câbles pour coffret et armoire 5 produit(s) disponible(s)
    • Stylo de retouche 1 produit(s) disponible(s)
    • Système de verrouillage 7 produit(s) disponible(s)
    • Compo­sants pour le câblage, l'en­trée de câble et la fixa­tion de câble 2 produit(s) disponible(s)
    • Pochette / support docu­ments 2 produit(s) disponible(s)
    • Compo­sants de tête et de socle 2 produit(s) disponible(s)

    Choisissez vos accessoires dans la liste ci-contre

    • Entrée de câbles pour coffret et armoire
    • Stylo de retouche
    • Système de verrouillage
    • Compo­sants pour le câblage, l'en­trée de câble et la fixa­tion de câble
    • Pochette / support docu­ments
    • Compo­sants de tête et de socle
    • Acces­soires de trans­port
    • Acces­soires de montage
    • Rail de montage
    • Insert de système de ferme­ture
    • Clé de coffrets / d'ar­moires
    • FZ406M

      Plaque d'entrée de câbles, métrique prédécoupage pour presse-étoupe, IP55
      0,00 €  / *
    • FZ404

      Plaque passe-câbles Quadro4 étanches pleine plaque haute sans prédécoupes
      0,00 €  / *
    • FZ402

      Plaque passe-câblées Quadro4 équipée étanche
      0,00 €  / *
    • FZ407M

      Plaque d'entrée de câbles, métrique prédécoupage pour presse-étoupe, IP55
      0,00 €  / *
    • FZ435A

      Plaque fermeture basse Univers
      0,00 €  / *
    • MES-LSTI7035

      Crayon pour retouches préparé 12ml RAL7035
      0,00 €  / *
    • FZ537

      Levier pivotant, univers, pour FR armoires, avec Hager logo
      0,00 €  / *
    • FZ520

      Demi cylindre univers 455
      0,00 €  / *
    • FZ519

      Demi cylindre univers 405
      0,00 €  / *
    • FZ506

      Demi cylindre univers 1242E
      0,00 €  / *
    • MES-PHZ4K8

      Semi-cylindre profilé 4 pans 8mm
      0,00 €  / *
    • MES-PHZ3K7

      Semi-cylindre profilé 3 pans 7mm
      0,00 €  / *
    • MES-PHZDB3

      Semi-cylindre profilé queue pic 3mm
      0,00 €  / *
    • FZ800D

      Support rail de retenue, univers, 400mm, CLII, armoires FR, régable
      0,00 €  / *
    • UT21C

      Support rail horizontal largeur 750mm
      0,00 €  / *
    • FZ794

      Porte schéma souple A4 pour armoires Vega D
      0,00 €  / *
    • FZ818

      Porte-document, platique, DIN A4, adhéKVS
      0,00 €  / *
    • FZ653A

      Socle, univers, 100x800x400mm, pour armoires FR/FS
      0,00 €  / *
    • FZ663A

      Socle, univers, 200x800x400mm, pour armoires FR/FS
      0,00 €  / *
    • FZ831

      Oeillets de grue, univers, pour FR/FS armoires, M8 filetage, 140kg au oeillet
      0,00 €  / *
    • FZ721B

      Adaptateur, univers, latéral, p.400 armoires FR/FS
      0,00 €  / *
    • UN12A

      Paire de montants fonctionnels armoire Univers Vega D ex profond 160mm L1800mm
      0,00 €  / *
    • FZ517

      Insert pour serrure carré 8X8 mm Quadro+ Quadro 5
      0,00 €  / *
    • FZ516

      Insert pour serrure carré 6X6 mm Quadro+ Quadro 5
      0,00 €  / *
    • FZ515

      Insert pour serrure triangle 8mm Quadro+ Quadro 5
      0,00 €  / *
    • FZ850

      Clé triangle + carré + double barre pour armoire Quadro+
      0,00 €  / *

    Caractéristiques techniques

    Dimen­sions
    • Hauteur
      1950 mm
    • Largeur
      800 mm
    • Profon­deur
      400 mm
    • Epais­seur de la paroi laté­rale
      1,50 mm
    Sécu­rité
    • Indice de protec­tion IP
      IP55
    • Classe de protec­tion
      Classe II
    • Type de verrouillage
      Sans serrure
    • Résis­tance aux chocs IK
      IK10
    Equi­pe­ment
    • Nombre de travée de large
      3
    • Nombre d'ou­ver­tures pour plaques à bride
      6
    • Nombre de rangées
      12
    Instal­la­tion, montage
    • Montage sur
      Fixa­tion au sol
    • Adapté à un usage exté­rieur
      Non
    Matières
    • Couleur
      Gris clair
    • Code RAL
      7035
    • Trai­te­ment
      Ther­mo­laquage
    • Matière
      Acier
    • Fini­tion de la surface
      Mat
    Plas­tron, porte
    • Nombre de portes de l'ar­moire
      1
    • Nombre de serrures
      1
    • Porte trans­pa­rente
      Non
    Courant élec­trique
    • Courant assigné nominal
      800 A
    Tension
    • Tension nomi­nale
      690 - 690 V

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)
    PDF
    8,50 MB
    Hager REACH declaration FR23H1
    PDF
    Hager Rapport RoHS FR23H1
    PDF

    Documents

    • Image produit

      Image FR23H1 | Hager Belgique

      Image produit FR23H1

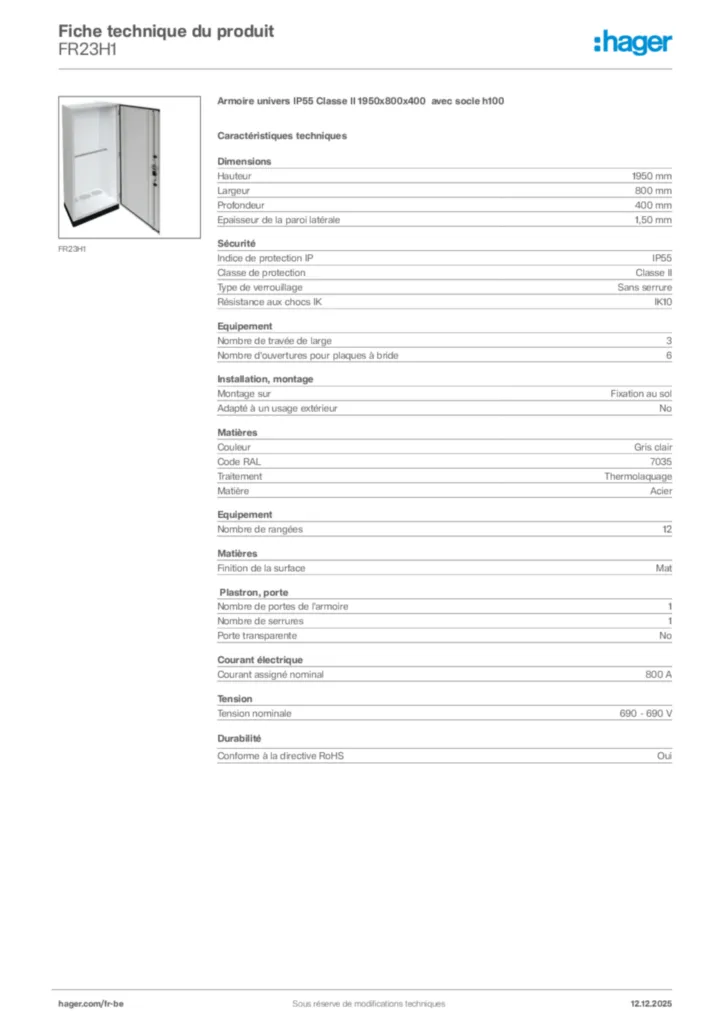

    • Product datasheet

      Image Hager Fiche technique du produit FR23H1 | Hager Belgique

      Hager Fiche technique du produit FR23H1

      Armoire univers IP55 Classe II 1950x800x400 avec socle h100

      PDF

    • Guide d'installation

      Image Guide d'installation International 2018-09-28 | Hager Belgique

      Guide d'installation International 2018-09-28

      PDF
      8,12 MB

    • BIM Objets

      Image Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Hosted family - REVIT Family 2020 - V2022 | Hager Belgique

      Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Hosted family - REVIT Family 2020 - V2022

      BIM Objets en-GB, nl-NL 2022-05-19

      RFA
      1,38 MB
      Image Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Hosted family - REVIT Family 2020 - V2022 | Hager Belgique

      Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Hosted family - REVIT Family 2020 - V2022

      BIM Objets en-GB 2020-01-01

      RFA
      1,38 MB
      Image Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Non hosted family - REVIT Family 2020 - V2022 | Hager Belgique

      Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets en-GB, nl-NL 2022-05-19

      RFA
      1,47 MB
      Image Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Non hosted family - REVIT Family 2020 - V2022 | Hager Belgique

      Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - English - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets en-GB 2020-01-01

      RFA
      1,47 MB
      Image Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - French - Hosted family - REVIT Family 2020 - V2022 | Hager Belgique

      Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - French - Hosted family - REVIT Family 2020 - V2022

      BIM Objets fr-FR 2020-01-01

      RFA
      1,39 MB
      Image Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - French - Non hosted family - REVIT Family 2020 - V2022 | Hager Belgique

      Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - French - Non hosted family - REVIT Family 2020 - V2022

      BIM Objets fr-FR 2020-01-01

      RFA
      1,48 MB

    • Guide

      Image English technical manual for FR IP55 enclosures 275/400 | Hager Belgique

      English technical manual for FR IP55 enclosures 275/400

      Guide International 2018-10-31

      PDF
      5,34 MB

    • Déclaration de conformité

      Image Déclaration de conformité en-GB 2025-11-20 | Hager Belgique

      Déclaration de conformité en-GB 2025-11-20

      PDF
      685,84 kB
      Image Déclaration de conformité en-GB 2025-11-20 | Hager Belgique

      Déclaration de conformité en-GB 2025-11-20

      PDF
      716,02 kB
