Armoire univers IP55 Classe II 1950x550x275 avec socle h100 FR22S1
EAN
3250616004016
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Entrée de câbles pour coffret et armoire 7 produit(s) disponible(s) -
Porte/panneau de commande 1 produit(s) disponible(s) -
Composants panneau supérieur / toit 2 produit(s) disponible(s) -
Système de verrouillage 8 produit(s) disponible(s) -
Composants de tête et de socle 2 produit(s) disponible(s) -
Plus d’accessoires 31 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
FZ402
Plaque passe-câblées Quadro4 équipée étanche
-
FZ404Plaque passe-câbles Quadro4 étanches pleine plaque haute sans prédécoupes
-
FZ406MPlaque d'entrée de câbles, métrique prédécoupage pour presse-étoupe, IP55
-
FZ407MPlaque d'entrée de câbles, métrique prédécoupage pour presse-étoupe, IP55
-
FZ408MEntrée de câbles, univers,IP55, métrique prédécoupage pour presse-étoupe
-
FZ422Entrée de cables,univers,IP55,metallique,sans prédécourage,fixé avec boulons
-
FZ435APlaque fermeture basse Univers
-
FZ506
Demi cylindre univers 1242E
-
FZ508Poignée escamotable avec serrure E1242+2 clés pr arm. univers IP5-6 et Quadro5/+
-
FZ519
Demi cylindre univers 405
-
FZ520
Demi cylindre univers 455
-
FZ537Levier pivotant,univers,pour FR armoires, avec Hager logo
-
MES-PHZ3K7Semi-cylindre profilé 3 pans 7mm
-
MES-PHZ4K8Semi-cylindre profilé 4 pans 8mm
-
MES-PHZDB3Semi-cylindre profilé queue pic 3mm
-
UZ21MPPlaque de montage,univers,1800x250mm,montage sans fixation
-
UZ22MPPlaque de montage,univers,1800x500mm,montage sans fixation
-
UZ23MPPlaque de montage,univers,1800x750mm,montage sans fixation
-
UZ24MPPlaque de montage,univers,1800x1000mm,montage sans fixation
-
UZ25MPPlaque de montage,univers,1800x1250mm, montage sans fixation

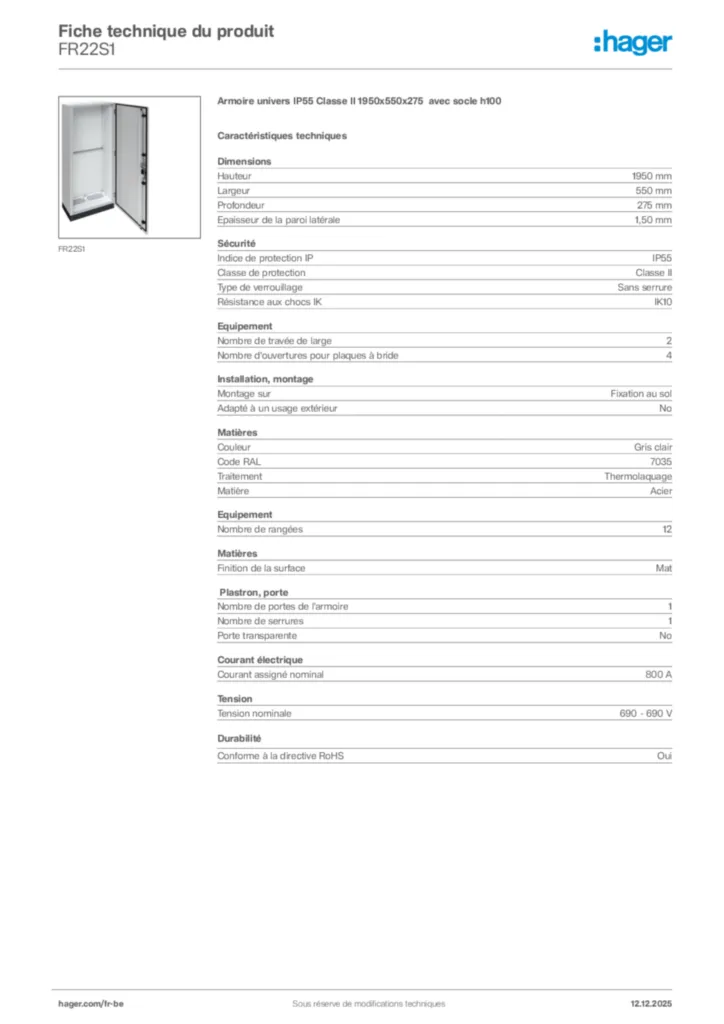

Caractéristiques techniques
Dimensions
-
Hauteur1950 mm
-
Largeur550 mm
-
Profondeur275 mm
-
Epaisseur de la paroi latérale1,50 mm
Sécurité
-
Indice de protection IPIP55
-
Classe de protectionClasse II
-
Type de verrouillageSans serrure
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large2
-
Nombre d'ouvertures pour plaques à bride4
-
Nombre de rangées12
Installation, montage
-
Montage surFixation au sol
-
Adapté à un usage extérieurNon
Matières
-
CouleurGris clair
-
Code RAL7035
-
TraitementThermolaquage
-
MatièreAcier
-
Finition de la surfaceMat
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures1
-
Porte transparenteNon
Courant électrique
-
Courant assigné nominal800 A
Tension
-
Tension nominale690 - 690 V
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Guide d'installation International 2018-09-28
PDF8,12 MB -
BIM Objets
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB, nl-NL 2022-05-19
RFA1,38 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,38 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB, nl-NL 2022-05-19
RFA1,47 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,47 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,39 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,48 MB -
Guide
English technical manual for FR IP55 enclosures 275/400
Guide International 2018-10-31
PDF5,34 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-03-14
PDF684,89 kB
Déclaration de conformité en-GB 2025-03-14
PDF717,48 kB
