Cadres haut et bas armoire, quadro evo 700x600 FN029EW

Name: FN029EW
Brand: Hager
SKU: FN029EW

EAN

3250612772094

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits
Cahiers de charges

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Jeu de barres 26 produit(s) disponible(s)
Bandeau 1 produit(s) disponible(s)
Système de verrouillage 4 produit(s) disponible(s)
Composants pour le câblage, l'entrée de câble et la fixation de câble 2 produit(s) disponible(s)
Grille de ventilation 1 produit(s) disponible(s)
Plastron vide pour armoire 18 produit(s) disponible(s)

Caractéristiques techniques

Hauteur

50 mm
Largeur

700 mm
Profondeur

600 mm

Avec entrée de câble

Non

Couleur

Blanc pur

Adapté à un usage extérieur

Non

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Sans halogène Oui

Attestations et documents

PEP - Floor standing steel enclosure, Quadro5, 2010x400x260mm (english)

PDF

3,54 MB

Hager déclaration REACH FN029EW

PDF

Hager Rapport RoHS FN029EW

PDF

Documents

Image produit

Image produit FN029EW

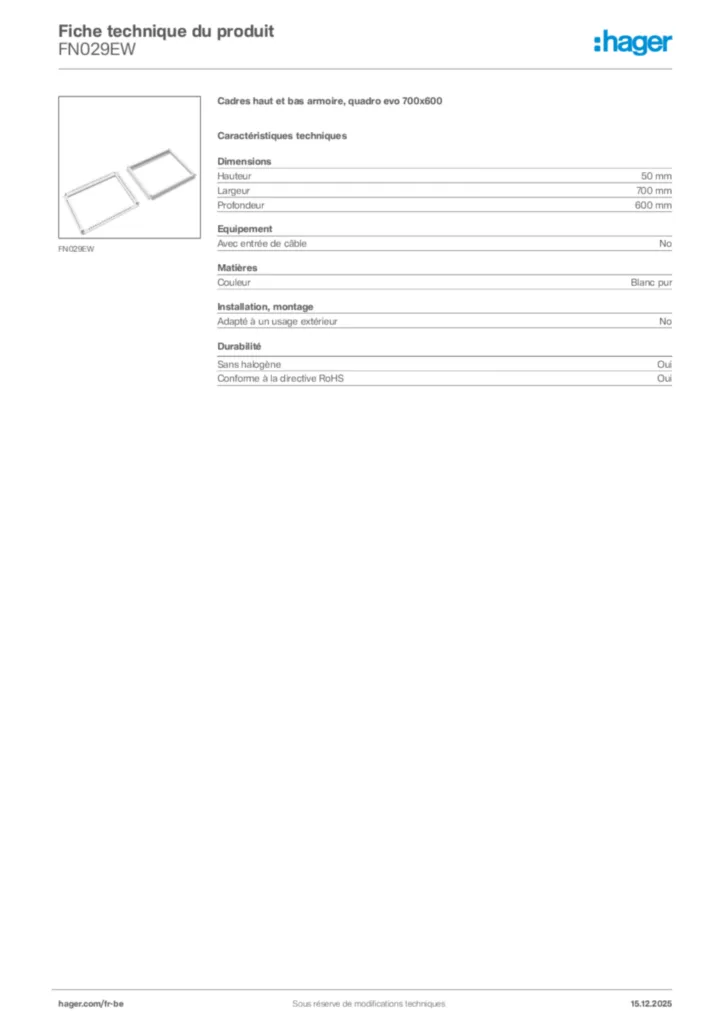

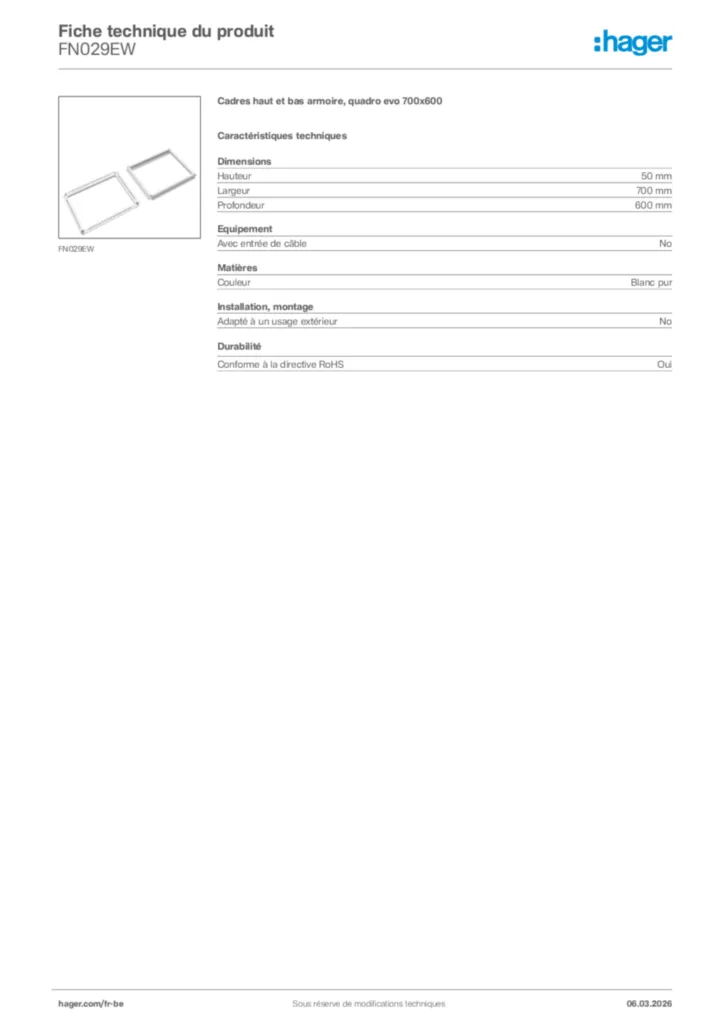

Product datasheet

Hager Fiche technique du produit FN029EW

Cadres haut et bas armoire, quadro evo 700x600

PDF
Mode d'emploi

Mode d'emploi International 2024-12-04

PDF

3,97 MB
Brochures techniques

Brochures techniques en-US 2025-03-10

PDF

7,39 MB

Brochures techniques fr-BE 2024-07-01

PDF

9,97 MB
Guide

Guide it-IT 2024-05-27

PDF

4,98 MB
Déclaration de conformité

Declaration

Déclaration de conformité International 2023-09-26

PDF

360,17 kB

Declaration

Déclaration de conformité International 2023-09-26

PDF

348,14 kB

Déclaration de conformité International 2024-02-15

PDF

393,09 kB

Déclaration de conformité International 2024-02-15

PDF

380,56 kB

Plus de documentation

Cahiers de charges

Cadres haut et bas armoire, quadro evo 700x600

Le système de distribution d'énergie quadro evo est un ensemble d’enveloppes testés et certifiés selon la norme CEI 61439-1 & 2.

Le Système permet la réalisation d'équipements de distribution basse tension pouvant aller jusqu'à 1600A en forme 4b, pour des applications tertiaires (locaux commerciaux, hôtels, bâtiments administratifs, publics ou privés, industriels, hôpitaux, infrastructures routières et ferroviaires).

Ce système de distribution d'énergie est adapté pour réaliser des TGBTs ainsi que des tableaux divisionnaires.

Structure des Références :

- FNxxxx : structure et habillage des cellules

- UCxxxx : équipement interne des cellules

Caractéristiques normatives

Le système de distribution d'énergie quadro evo est un ensemble d’armoires équipées d’appareillage de puissance testés et certifiés selon la norme CEI 61439-1 & 2

Outil d’aide à la conception

Le logiciel hagercad permet de calculer et de configurer le tableau en fonction du schéma de distribution électrique. Il intègre nativement les prescriptions relatives aux indices de service.

Informations d’installation

Tous les éléments du système sont livrés à plat dans un emballage carton protégeant le matériel avec double identification des produits (étiquette + marquage intérieur). Chaque produit ou ensemble de produits sera livré avec son manuel d’instructions et de montage.

Aide à la rédaction

Le tableau de distribution d’énergie basse tension sera réalisé avec des enveloppes quadro evo en tôle d’acier de couleur Ral 9010. Ces cellules sont juxtaposables en largeur et en profondeur et s’adaptent aux contraintes de l’installation et du chantier.

Les armoires sont disponibles en largeur, 450/700/900 et 1000 mm, et en profondeur, 400, 600, 800 ou 1000 (600+400) mm pour une hauteur hors socle de 1900 mm et de 2100 mm. Des socles de 100 mm ou (3x100) de hauteur sont disponibles dans l’offre.

Ces ensembles sont destinés à être installés et utilisés en intérieur dans des locaux électriques en pose fixe selon le paragraphe 7.1 de la norme CEI 61439-1.

Les corps d’armoire ainsi que toutes les pièces d’habillage sont mises en peinture après traitement électrophorèse, puis revêtue de poudre époxy polyester polymérisée à chaud, avec une finition lisse teinte Ral 9010, pour l’habillage, RAL 7042 pour les socles.

La structure des cellules aura une épaisseur minimum de 1,5mm afin de garantir une bonne rigidité des ensembles réalisés notamment lors des opérations de manutention entre les lieux de montage et d’installation.

STRUCTURE ET COMPOSITION DES ARMOIRES

Le corps d’armoire est composé d’un cadre haut et bas qui définissent la largeur et la profondeur d’armoire. La hauteur de l’armoire 1900 ou 2100mm est obtenue en rajoutant les montants verticaux.

Le système autorise la juxtaposition latérale et en profondeur des cellules.

Le système d’enveloppe s’adapte très facilement à la configuration des locaux. Des armoires d’angles complètes formant continuité globale des parois et de la forme du tableau permettent de réaliser un tableau en « U ou L ».

Les enveloppes permettront l’intégration d’un châssis double face pour le montage de l’appareillage dos à dos si nécessaire.

Les cellules peuvent être équipées de kits pour la distribution électrique, de systèmes de jeu de barres, et/ou de gaine à câbles. Elles permettent également le montage d’appareillages modulaires sur rails DIN.

Les enveloppes devront conserver leur rigidité après installation des kits et raccordement des câbles.

La fermeture de type poignée à levier pivotant peut être modifiée vers d’autres systèmes de fermeture (clé 405 par exemple). Les charnières pré-montées de part et d’autre des montants permettent la réversibilité du sens d’ouverture de la porte sans démontage.

L’indice de protection des enveloppes est IP30 minimum avec plastrons (sans porte), ou IP55 avec plastrons et porte pleine ou transparente.

La conception du tableau permet l'entrée des câbles indifféremment par le bas ou par le haut par utilisation de plaques de fermeture pleine ou avec ouvertures défonçables à monter en partie haute ou basse.

JEUX DE BARRES

L’ensemble des jeux de barres qu’ils soient principaux, ou secondaires permettent de véhiculer et d’assurer la distribution de courant et de relier les appareils. Les sections des barres de cuivre doivent être en adéquation avec l'intensité à véhiculer pour un échauffement donné, le tout devant contribuer au bon fonctionnement du tableau électrique.

Le jeu de barres horizontal peut se positionner dans le haut, le bas ou au milieu de l’enveloppe. La distance entre supports est en fonction de l’intensité du courant de court-circuit, la distance entre phases peut être adaptée en fonction de la profondeur de l’enveloppe.

Le jeu de barres vertical peut se monter indifféremment à gauche ou à droite de la cellule. Il permettra un raccordement des départs sur toute sa hauteur utile et sur toutes les barres.

Les supports de jeux de barres seront réalisés avec du matériel de même marque que le tableau. Il sera notamment prêté une attention particulière à leur disposition notamment au niveau des jeux de barres principaux afin de garantir la tenue aux efforts électrodynamiques générés en cas de court-circuit. Pour rappel, la tenue intrinsèque d’un tableau au courant de court-circuit doit être supérieure à la valeur de l’intensité de court-circuit calculée au niveau du tableau.

FORMES

Chaque cellule pourra être équipée d’un compartimentage pour jeu de barres horizontal et vertical afin de réaliser à minima une forme 2b afin de garantir la sécurité des intervenants et de privilégier la continuité de service.

Il sera également possible de réaliser la forme 3b (séparation des différents dispositifs les uns par rapport aux autres)

La séparation des connections externes est également possible par ajout d’un cloisonnement de forme 4b.

Les cloisonnements seront réalisés à l’aide d’éléments préfabriqués en acier galvanisé perforé IP2X de même marque que le matériel des cellules.

KITS D’EQUIPEMENT

L’utilisation de montants fonctionnels toute hauteur, avec jeu de barres ou partiels permettra d’intégrer dans une même enveloppe tous les types de montage et tous les types d’appareils.

Les kits d’équipements de classe I seront livrés avec une platine de montage pour la fixation de l’appareillage et un plastron permettant d’obtenir un indice de protection IP30. La classe II pourra t être réalisée par simple ajout d’isolateurs au niveau de la fixation de la platine des appareils à boitiers moulés.

Les plastrons peuvent être équipés en option de charnières pour obtenir une ouverture à gauche ou à droite. La vis de fermeture métallique assure également la mise à la terre du plastron sans nécessité de réaliser de mise à la terre supplémentaire.

Les plaques de montage des appareils sont fixées aux montants fonctionnels verticaux au moyen de vis.

Hauteur: 50 mm
Largeur: 700 mm
Profondeur: 600 mm
Profondeur de montage: 600 mm
Avec entrée de câble: No
Couleur: Blanc pur
