Cadres haut et bas armoire, quadro evo 700x800 FN013EW
EAN
3250612772018
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Enveloppe vide 2 produit(s) disponible(s) -
Composants panneau supérieur / toit 7 produit(s) disponible(s) -
Système de goulotte de câblage 1 produit(s) disponible(s) -
Moulure 1 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 30 produit(s) disponible(s) -
Plus d’accessoires 204 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
FN7060R
Toit ventilé IP31, quadro.system, 700x600
-
FN7080R
Toit ventilé IP31, quadro.system, 700x800
-
FN073EPlaque passe-câbles pleine Quadro+ l 700mm p 800mm
-
FN60TBPWPlastrons haut et bas quadro evo L600
-
FN7080RWNToit ventilé IP31 quadro evo 700x800
-
FN7080VTWPlaque supérieure ventilée IP30 quadro evo 700x800
-
UC815Support tétra. étagé Quadro4 - Quadro5 - Quadro+ jeux de barres 160-250-400A
-
UC162P
kit 1xBM Quadro.system H3+P160, 600x200, horizontal
-
UC162XDKit 1xX160 vertical quadro evo 600x200
-
UC163P
kit 2xBM Quadro.system H3+P160, 600x300, vertical
-
UC163PDkit 3x4P/3x3P BM Quadro.system H3+P160, 600x300, vertical
-
UC183HIKit interrupteur, quadro evo, 125/400A 800x300
-
UC183HICKit commutateur HIC, quadro evo, motorisé 63/160A 800x300
-
UC183PNKit vertical 4xP160, quadro.evo, 800x300
-
UC183XKit 3xX160, quadro evo 800x300, vertical
-
UC2080MDKit 36M pour appareils modulaires DIN, quadro.evo 200x800
-
UC2080MPPlatine interne, quadro evo, 200x800 mm
-
UC243EMkit 3xMCB 92x92, quadro.system, 800x200 mm
-
UC282PRNKit 1xP250 quadro evo 800x200,horizontal,avec differential
-
UC283HAKit interrupteur HA, quadro evo, 160/250A 800x300
-
UC283PDN
Kit 4xP250 quadro.evo, 800x300, vertical
-
UC283PMNKit vertical 3xP250, quadro.evo, 800x300 motorisé
-
UC283PNKit vertical 3xP250, quadro.evo, 800x300
-
UC483HIKit interrupteur, quadro evo, 630A 800x300
-
UC483HICKit commutateur HIC, quadro evo, motorisé 250/630A 800x300
-
UC483PRNKit 1xP630 quadro evo ,800x300,horizontal,avec differential
-
UC484XDNKit 3xX630 quadro evo, 800x400, vertical
-
FN093EPlaque passe-câbles ouverte Quadro+ l 700mm p 800mm
-
FN7080ALPlaque entrée pleine en AL plaque passe câbles ouverte basse quadro evo 700x800
-
FN7080DRPlaque entrée prédécoupes plaque passe câbles ouverte basse quadro evo 700x800
-
FZ402Plaque passe-câblées Quadro4 équipée étanche
-
FZ402ALPlaque ALU passe-câbles quadro evo
-
FZ406MPlaque d'entrée de câbles, métrique prédécoupage pour presse-étoupe, IP55
-
FZ407MPlaque d'entrée de câbles, métrique prédécoupage pour presse-étoupe, IP55
-
FZ408MEntrée de câbles, univers,IP55, métrique prédécoupage pour presse-étoupe
-
FZ422Entrée de cables,univers,IP55,metallique,sans prédécourage,fixé avec boulons
-
UC000HTSSupport de goulotte horizontale 6 pièces quadro evo
-
FN506EPorte pleine,quadro evo,H1900 W700 mm
-
FN516EPorte vitrèe,quadro evo,H1900 W700 mm
-
FN517E
Porte vitrèe,quadro evo,H2100 W700 mm
-
FN6020FDWPlastron partiel vissé, quadro evo 600x200
-

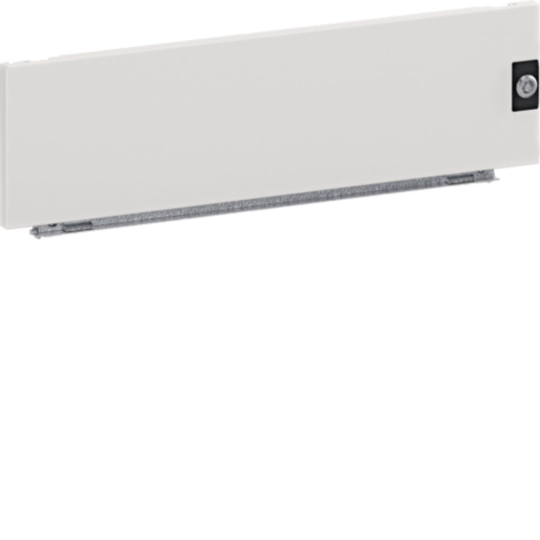

FN8020MDWPorte partielle DIN rail, quadro evo 800x200
-
FN8020PDWPorte partielle, quadro evo 800x200
-
FN8030PDWPorte partielle, quadro evo 800x300
-
FN8040PDWPorte partielle, quadro evo 800x400
-
FN8040PGW
Porte partielle vitrée, quadro evo 800x400
-
FN8060PDW
Porte partielle, quadro evo 800x600
-
FN8060PGW
Porte partielle vitrée, quadro evo 800x600
-
FN276EDWPanneau Avant/arrière ajouré quadro evo 700x1900mm
-
FN277EDWPanneau Avant/arrière ajouré quadro evo 700x2100mm
-
FN947EPlaque de couverture quadro+ pour fermer l'espace entre 2 cellules p 700mm
-
UC240Plastron plein h 75 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC241Plastron plein h 50 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC242Plastron plein h 150 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC243Plastron plein h 200 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC244Plastron plein h 300 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC245Plastron plein h 400 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC246Plastron plein h 600 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC247Plastron,quadro.evo,pour coffret métallique,pleine,front,800x800mm
-
UC249Plastron plein h 100 x l 800mm Quadro4 - Quadro5 - Quadro+
-
UC297Plastron plein, quadro.evo, 800x400 mm
-
UC6010PLPlastron avec persiennes, quadro.system, 600x100
-
UC6020PL
Plastron avec persiennes, quadro.system, 600x200
-
UC803040FPPlastron ventilé, quadro evo 800x300x400
-
UC8040FPPlastron ventilé, quadro evo L800 P400
-
UC1000VCloison verticale,quadro evo 800/1000A
-
UC1080FULCloison latérale complète, quadro evo 100x800
-
UC150FLCloison latérale avant, quadro evo H150
-
UC1580BLCloison latérale arrière, quadro evo 150x800
-
UC1580FULCloison latérale complète, quadro evo 150x800
-
UC1600VCloison verticale,quadro evo 1250/1600A
-
UC200FLCloison latérale avant, quadro evo H200
-
UC2080BLCloison latérale arrière, quadro evo 200x800
-
UC2080FULCloison latérale complète, quadro evo 200x800
-
UC300FLCloison latérale avant, quadro evo H300
-
UC3080BLCloison latérale arrière, quadro evo 300x800
-
UC3080FULCloison latérale complète, quadro evo 300x800
-
UC400FLCloison latérale avant, quadro evo H400
-
UC4080BLCloison latérale arrière, quadro evo 400x800
-
UC4080FULCloison latérale complète, quadro evo 400x800
-
UC600FHCloison avant horizontale, quadro evo L600
-
UC600FLCloison latérale avant, quadro evo H600
-
UC6030FMDKit pour séparation des appareils modulaires, quadro evo 600x300
-
UC6040BHCloison arrière horizontale, quadro evo 350x600
-
UC6080BLCloison latérale arrière, quadro evo 600x800
-
UC600BBTraverse porte-barres pour quadro evo, L600
-
UC700BB
Traverse porte-barres pour quadro evo, L700
-
UC800BB
Traverse porte-barres pour quadro evo, L800
-
UC811Traverse support barres Quadro4 - Quadro5 - Quadro+ jeux de barres 250 mm
-
UC820Support barre Quadro4-Quadro5-Quadro+ 4P 160-250-630A arr à plat
-
UC822Talon maintien Quadro4-Quadro5-Quadro+ 3P 630-1600A 1 ou 2 barres
-
UC823Support Quadro4-Quadro5-Quadro+ acces 3P 630-1600A 1 ou 2 barres sur chant
-
UC824Support Quadro4-Quadro5-Quadro+ acces 4P 630-1600A 1 ou 2 barres sur chant
-
UC825Talon maintien Quadro4-Quadro5-Quadro+ 4P 630-1600A 1 ou 2 barres
-
UC830Support pour jeu de barres étagé latéral quadro 250A pour barre 20x5mm
-
FN1970AFCadre de finition IP30/31 quadro evo 1900x700
-
FN2170AF
Cadre de finition IP30/31 quadro evo 2100x700
-
FN406ECadre,quadro plus,1900x700-1000mm,RAL7042
-
FN407ECadre,quadro plus,2100x700-1000mm,RAL7042
-
FN943EPlaque de couverture Quadro+ pour fermer l'espace entre 2 cellules p 600mm
-
FN944EPlaque de couverture Quadro+ pour fermer l'espace entre 2 cellules p 800mm
-
UC296
Plastron.evo,pour coffret métallique,creusé,300x800mm
-
UC298Plastron.evo,pour coffret métallique,creusé,600x800mm
-
FN950Kit de juxtaposition latérale Quadro+ p toutes les cellules galvanisé 40/10ème
-
UC000FUSupport de fixation, pour barres perforées, quadro evo
-
UC000XHPKit de montage classe II appareils h3 et h3+ dans quadro.evo
-
UC600FUTraverse perforée en C, quadro evo L600
-
UC700FUTraverse perforée en C, quadro evo L700
-
UC821Equerres de montage Quadro se montent sur les supports UC824 et UC823
-
UC835XHPIsolateur support M8x35mm
-
UC856EVis,quadro system,seul-autotaraudeuse,pour coffret métallique,M6x10mm,25pièces
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
-
KS72CBarre de cuivre, univers, 12x5x1000mm, avec 56 vis connecter, 5x8mm
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
-
UC842Barre Cu perforée M6 400A 32X5 longueur 1000
-
UC844Barre Cu perforée M10 50X5 longueur 1750
-
UC844EBarre Cu perforée M10 50X10 longueur 1750
-
UC918125ALBarre profilée en aluminium, quadro evo L1800 1250A
-
UC918160ALBarre profilée en aluminium, quadro evo L1800 2000A
-
UC91880ALBarre profilée en aluminium, quadro evo L1800 800A
-
UC920125ALBarre profilée en aluminium, quadro evo L2000 1250A
-
UC920160ALBarre profilée en aluminium, quadro evo L2000 2000A
-
UC92080ALBarre profilée en aluminium, quadro evo L2000 800A
-
UC922Barre Cu perforée M10 63x5 longeur 1750
-
UC922EBarre Cu perforée M10 60x10 longeur 1750
-
UC966Barre Cu perforée ,quadro system,M10, 80x5x1750mm
-
UC966EBarre Cu perforée M10 80X10 longueur 1750
-
UC967Barre Cu perforée M10 100x5 longeur 1750
-
UC967EBarre Cu perforée M10 100X10 longueur 1750
-
UM92WBarre Cu gaine souple 32X6 630A longueur 2000mm
-
UM92X
Barre Cu gaine souple 20X2 160A longueur 2000mm
-
UM92Y
Barre Cu gaine souple 20X3 250A longueur 2000mm
-
A09900Rail Din symétrique électrozingué bichromaté prof 15mm l 35mm long 2m
-
A099BRail Din symétrique électrozingué bichromaté prof 15mm l 25mm long 2m
-
FN046EWMontants de structure, quadro evo H1900
-
FN1900PDMontant vertical pour portes partielles, quadro evo H1900
-
FN2100PDMontant vertical pour portes partielles, quadro evo H2100
-
FX292Rail de support,venezia,horizontal,700mm,gris, RAL7032
-
UC1000BUMontant fonctionnel arrier, quadro evo H1000
-
UC1560MDNKit 10M pour appareils modulaires DIN quadro evo 150x600
-
UC1580MDN
Kit 36M pour appareils modulaires DIN quadro evo 150x800
-
UC1600FBMontant fonctionnel avant et arrière, quadro evo, H1600 2 pièces
-
UC1800FMontant fonctionnel avant,quadro evo H1800 2 pièces
-
UC1800FBMontant fonctionnel avant et arrière, quadro evo, H1800 2 pièces
-
UC2000FMontant fonctionnel avant,quadro evo H2000 2 pièces
-
UC2000FBMontant fonctionnel avant et arrière, quadro evo, H2000 2 pièces
-
UC200FMontant fonctionnel avant,quadro evo H200 2 pièces
-
UC2080AMDRail DIN réglable,quadro evo 200x800
-
UC2080MDN
Kit 36M pour appareils modulaires DIN quadro evo 200x800
-
UC289Traverse uniserselle l 500mm Quadro4 - Quadro5 - Quadro+
-
UC300BU
Montant fonctionnel arrier, quadro evo H300
-
UC300FMontant fonctionnel avant,quadro evo H300 2 pièces
-
UC000BBKit support isolant pour jeu de barres, quadro evo, 4pcs
-
UC8110BBKit pour jeu de barres, quadro evo, 4x(1 barre de 10mm)
-
UC812Traverse support barres Quadro4 - Quadro5 - Quadro+ jeux de barres 500 mm
-
UC8210BBKit pour jeu de barres, quadro evo, 4x(2 barres de 10mm)
-
UC825BBKit pour jeu de barres, quadro evo, 4x(2 barres de 5mm)
-
UC826Support barres 4P 400-600A incl + 4 fixations
-
UC827Ecran protection jdb 160-630A 1000x294
-
UC828Ecran protection jdb 400-630A 1000x212
-
UC8310BBKit pour jeu de barres, quadro evo, 4x(3 barres de 10mm)
-
UC834
Ecran protection jdb latéral 250A 1000

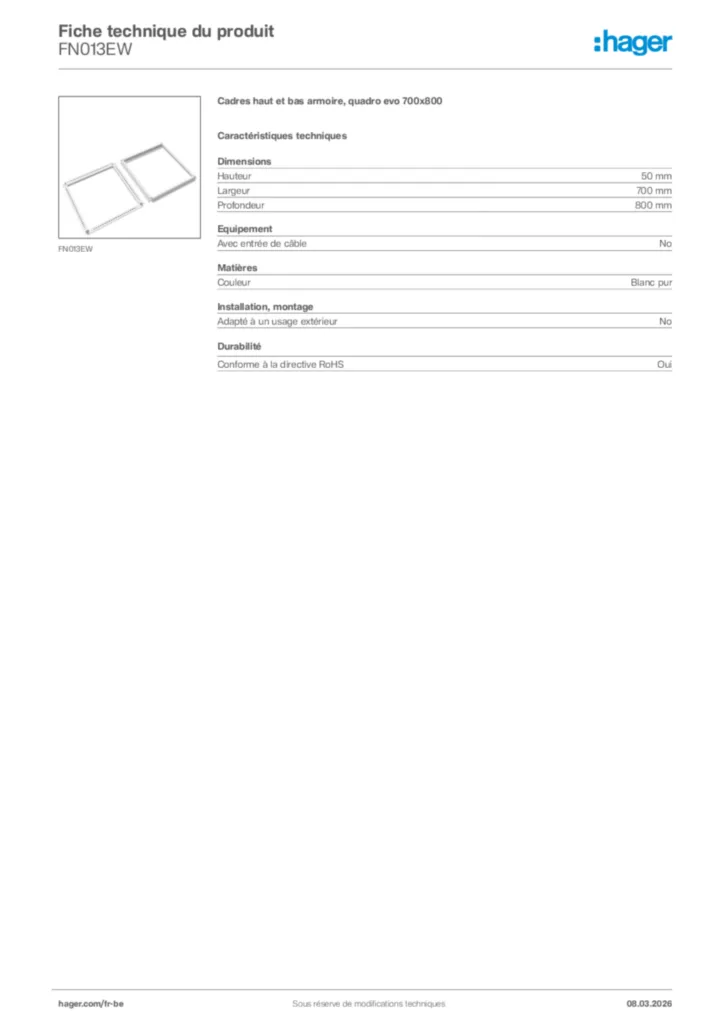

Caractéristiques techniques
Dimensions
-
Hauteur50 mm
-
Largeur700 mm
-
Profondeur800 mm
Equipement
-
Avec entrée de câbleNon
Matières
-
CouleurBlanc pur
Installation, montage
-
Adapté à un usage extérieurNon
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Mode d'emploi International 2024-12-04
PDF3,97 MB -
Brochures techniques
Brochures techniques en-US 2025-03-10
PDF7,39 MB
Brochures techniques fr-BE 2024-07-01
PDF9,97 MB -
Guide
Guide it-IT 2024-05-27
PDF4,98 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-09-26
PDF360,17 kB
Declaration
Déclaration de conformité International 2023-09-26
PDF348,14 kB
Déclaration de conformité International 2024-02-15
PDF393,09 kB
Déclaration de conformité International 2024-02-15
PDF380,56 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
Cahiers de charges
Cadres haut et bas armoire, quadro evo 700x800
Le système de distribution d'énergie quadro evo est un ensemble d’enveloppes testés et certifiés selon la norme CEI 61439-1 & 2.
Le Système permet la réalisation d'équipements de distribution basse tension pouvant aller jusqu'à 1600A en forme 4b, pour des applications tertiaires (locaux commerciaux, hôtels, bâtiments administratifs, publics ou privés, industriels, hôpitaux, infrastructures routières et ferroviaires).
Ce système de distribution d'énergie est adapté pour réaliser des TGBTs ainsi que des tableaux divisionnaires.
Structure des Références :
- FNxxxx : structure et habillage des cellules
- UCxxxx : équipement interne des cellules
Caractéristiques normatives
Le système de distribution d'énergie quadro evo est un ensemble d’armoires équipées d’appareillage de puissance testés et certifiés selon la norme CEI 61439-1 & 2
Outil d’aide à la conception
Le logiciel hagercad permet de calculer et de configurer le tableau en fonction du schéma de distribution électrique. Il intègre nativement les prescriptions relatives aux indices de service.
Informations d’installation
Tous les éléments du système sont livrés à plat dans un emballage carton protégeant le matériel avec double identification des produits (étiquette + marquage intérieur). Chaque produit ou ensemble de produits sera livré avec son manuel d’instructions et de montage.
Aide à la rédaction
Le tableau de distribution d’énergie basse tension sera réalisé avec des enveloppes quadro evo en tôle d’acier de couleur Ral 9010. Ces cellules sont juxtaposables en largeur et en profondeur et s’adaptent aux contraintes de l’installation et du chantier.
Les armoires sont disponibles en largeur, 450/700/900 et 1000 mm, et en profondeur, 400, 600, 800 ou 1000 (600+400) mm pour une hauteur hors socle de 1900 mm et de 2100 mm. Des socles de 100 mm ou (3x100) de hauteur sont disponibles dans l’offre.
Ces ensembles sont destinés à être installés et utilisés en intérieur dans des locaux électriques en pose fixe selon le paragraphe 7.1 de la norme CEI 61439-1.
Les corps d’armoire ainsi que toutes les pièces d’habillage sont mises en peinture après traitement électrophorèse, puis revêtue de poudre époxy polyester polymérisée à chaud, avec une finition lisse teinte Ral 9010, pour l’habillage, RAL 7042 pour les socles.
La structure des cellules aura une épaisseur minimum de 1,5mm afin de garantir une bonne rigidité des ensembles réalisés notamment lors des opérations de manutention entre les lieux de montage et d’installation.
STRUCTURE ET COMPOSITION DES ARMOIRES
Le corps d’armoire est composé d’un cadre haut et bas qui définissent la largeur et la profondeur d’armoire. La hauteur de l’armoire 1900 ou 2100mm est obtenue en rajoutant les montants verticaux.
Le système autorise la juxtaposition latérale et en profondeur des cellules.
Le système d’enveloppe s’adapte très facilement à la configuration des locaux. Des armoires d’angles complètes formant continuité globale des parois et de la forme du tableau permettent de réaliser un tableau en « U ou L ».
Les enveloppes permettront l’intégration d’un châssis double face pour le montage de l’appareillage dos à dos si nécessaire.
Les cellules peuvent être équipées de kits pour la distribution électrique, de systèmes de jeu de barres, et/ou de gaine à câbles. Elles permettent également le montage d’appareillages modulaires sur rails DIN.
Les enveloppes devront conserver leur rigidité après installation des kits et raccordement des câbles.
La fermeture de type poignée à levier pivotant peut être modifiée vers d’autres systèmes de fermeture (clé 405 par exemple). Les charnières pré-montées de part et d’autre des montants permettent la réversibilité du sens d’ouverture de la porte sans démontage.
L’indice de protection des enveloppes est IP30 minimum avec plastrons (sans porte), ou IP55 avec plastrons et porte pleine ou transparente.
La conception du tableau permet l'entrée des câbles indifféremment par le bas ou par le haut par utilisation de plaques de fermeture pleine ou avec ouvertures défonçables à monter en partie haute ou basse.
JEUX DE BARRES
L’ensemble des jeux de barres qu’ils soient principaux, ou secondaires permettent de véhiculer et d’assurer la distribution de courant et de relier les appareils. Les sections des barres de cuivre doivent être en adéquation avec l'intensité à véhiculer pour un échauffement donné, le tout devant contribuer au bon fonctionnement du tableau électrique.
Le jeu de barres horizontal peut se positionner dans le haut, le bas ou au milieu de l’enveloppe. La distance entre supports est en fonction de l’intensité du courant de court-circuit, la distance entre phases peut être adaptée en fonction de la profondeur de l’enveloppe.
Le jeu de barres vertical peut se monter indifféremment à gauche ou à droite de la cellule. Il permettra un raccordement des départs sur toute sa hauteur utile et sur toutes les barres.
Les supports de jeux de barres seront réalisés avec du matériel de même marque que le tableau. Il sera notamment prêté une attention particulière à leur disposition notamment au niveau des jeux de barres principaux afin de garantir la tenue aux efforts électrodynamiques générés en cas de court-circuit. Pour rappel, la tenue intrinsèque d’un tableau au courant de court-circuit doit être supérieure à la valeur de l’intensité de court-circuit calculée au niveau du tableau.
FORMES
Chaque cellule pourra être équipée d’un compartimentage pour jeu de barres horizontal et vertical afin de réaliser à minima une forme 2b afin de garantir la sécurité des intervenants et de privilégier la continuité de service.
Il sera également possible de réaliser la forme 3b (séparation des différents dispositifs les uns par rapport aux autres)
La séparation des connections externes est également possible par ajout d’un cloisonnement de forme 4b.
Les cloisonnements seront réalisés à l’aide d’éléments préfabriqués en acier galvanisé perforé IP2X de même marque que le matériel des cellules.
KITS D’EQUIPEMENT
L’utilisation de montants fonctionnels toute hauteur, avec jeu de barres ou partiels permettra d’intégrer dans une même enveloppe tous les types de montage et tous les types d’appareils.
Les kits d’équipements de classe I seront livrés avec une platine de montage pour la fixation de l’appareillage et un plastron permettant d’obtenir un indice de protection IP30. La classe II pourra t être réalisée par simple ajout d’isolateurs au niveau de la fixation de la platine des appareils à boitiers moulés.
Les plastrons peuvent être équipés en option de charnières pour obtenir une ouverture à gauche ou à droite. La vis de fermeture métallique assure également la mise à la terre du plastron sans nécessité de réaliser de mise à la terre supplémentaire.
Les plaques de montage des appareils sont fixées aux montants fonctionnels verticaux au moyen de vis.
Hauteur: 50 mm
Largeur: 700 mm
Profondeur: 800 mm
Profondeur de montage: 800 mm
Avec entrée de câble: No
Couleur: Blanc pur
Le système de distribution d'énergie quadro evo est un ensemble d’enveloppes testés et certifiés selon la norme CEI 61439-1 & 2.
Le Système permet la réalisation d'équipements de distribution basse tension pouvant aller jusqu'à 1600A en forme 4b, pour des applications tertiaires (locaux commerciaux, hôtels, bâtiments administratifs, publics ou privés, industriels, hôpitaux, infrastructures routières et ferroviaires).
Ce système de distribution d'énergie est adapté pour réaliser des TGBTs ainsi que des tableaux divisionnaires.
Structure des Références :
- FNxxxx : structure et habillage des cellules
- UCxxxx : équipement interne des cellules
Caractéristiques normatives
Le système de distribution d'énergie quadro evo est un ensemble d’armoires équipées d’appareillage de puissance testés et certifiés selon la norme CEI 61439-1 & 2
Outil d’aide à la conception
Le logiciel hagercad permet de calculer et de configurer le tableau en fonction du schéma de distribution électrique. Il intègre nativement les prescriptions relatives aux indices de service.
Informations d’installation
Tous les éléments du système sont livrés à plat dans un emballage carton protégeant le matériel avec double identification des produits (étiquette + marquage intérieur). Chaque produit ou ensemble de produits sera livré avec son manuel d’instructions et de montage.
Aide à la rédaction
Le tableau de distribution d’énergie basse tension sera réalisé avec des enveloppes quadro evo en tôle d’acier de couleur Ral 9010. Ces cellules sont juxtaposables en largeur et en profondeur et s’adaptent aux contraintes de l’installation et du chantier.
Les armoires sont disponibles en largeur, 450/700/900 et 1000 mm, et en profondeur, 400, 600, 800 ou 1000 (600+400) mm pour une hauteur hors socle de 1900 mm et de 2100 mm. Des socles de 100 mm ou (3x100) de hauteur sont disponibles dans l’offre.
Ces ensembles sont destinés à être installés et utilisés en intérieur dans des locaux électriques en pose fixe selon le paragraphe 7.1 de la norme CEI 61439-1.
Les corps d’armoire ainsi que toutes les pièces d’habillage sont mises en peinture après traitement électrophorèse, puis revêtue de poudre époxy polyester polymérisée à chaud, avec une finition lisse teinte Ral 9010, pour l’habillage, RAL 7042 pour les socles.
La structure des cellules aura une épaisseur minimum de 1,5mm afin de garantir une bonne rigidité des ensembles réalisés notamment lors des opérations de manutention entre les lieux de montage et d’installation.
STRUCTURE ET COMPOSITION DES ARMOIRES
Le corps d’armoire est composé d’un cadre haut et bas qui définissent la largeur et la profondeur d’armoire. La hauteur de l’armoire 1900 ou 2100mm est obtenue en rajoutant les montants verticaux.
Le système autorise la juxtaposition latérale et en profondeur des cellules.
Le système d’enveloppe s’adapte très facilement à la configuration des locaux. Des armoires d’angles complètes formant continuité globale des parois et de la forme du tableau permettent de réaliser un tableau en « U ou L ».
Les enveloppes permettront l’intégration d’un châssis double face pour le montage de l’appareillage dos à dos si nécessaire.
Les cellules peuvent être équipées de kits pour la distribution électrique, de systèmes de jeu de barres, et/ou de gaine à câbles. Elles permettent également le montage d’appareillages modulaires sur rails DIN.
Les enveloppes devront conserver leur rigidité après installation des kits et raccordement des câbles.
La fermeture de type poignée à levier pivotant peut être modifiée vers d’autres systèmes de fermeture (clé 405 par exemple). Les charnières pré-montées de part et d’autre des montants permettent la réversibilité du sens d’ouverture de la porte sans démontage.
L’indice de protection des enveloppes est IP30 minimum avec plastrons (sans porte), ou IP55 avec plastrons et porte pleine ou transparente.
La conception du tableau permet l'entrée des câbles indifféremment par le bas ou par le haut par utilisation de plaques de fermeture pleine ou avec ouvertures défonçables à monter en partie haute ou basse.
JEUX DE BARRES
L’ensemble des jeux de barres qu’ils soient principaux, ou secondaires permettent de véhiculer et d’assurer la distribution de courant et de relier les appareils. Les sections des barres de cuivre doivent être en adéquation avec l'intensité à véhiculer pour un échauffement donné, le tout devant contribuer au bon fonctionnement du tableau électrique.
Le jeu de barres horizontal peut se positionner dans le haut, le bas ou au milieu de l’enveloppe. La distance entre supports est en fonction de l’intensité du courant de court-circuit, la distance entre phases peut être adaptée en fonction de la profondeur de l’enveloppe.
Le jeu de barres vertical peut se monter indifféremment à gauche ou à droite de la cellule. Il permettra un raccordement des départs sur toute sa hauteur utile et sur toutes les barres.
Les supports de jeux de barres seront réalisés avec du matériel de même marque que le tableau. Il sera notamment prêté une attention particulière à leur disposition notamment au niveau des jeux de barres principaux afin de garantir la tenue aux efforts électrodynamiques générés en cas de court-circuit. Pour rappel, la tenue intrinsèque d’un tableau au courant de court-circuit doit être supérieure à la valeur de l’intensité de court-circuit calculée au niveau du tableau.
FORMES
Chaque cellule pourra être équipée d’un compartimentage pour jeu de barres horizontal et vertical afin de réaliser à minima une forme 2b afin de garantir la sécurité des intervenants et de privilégier la continuité de service.
Il sera également possible de réaliser la forme 3b (séparation des différents dispositifs les uns par rapport aux autres)
La séparation des connections externes est également possible par ajout d’un cloisonnement de forme 4b.
Les cloisonnements seront réalisés à l’aide d’éléments préfabriqués en acier galvanisé perforé IP2X de même marque que le matériel des cellules.
KITS D’EQUIPEMENT
L’utilisation de montants fonctionnels toute hauteur, avec jeu de barres ou partiels permettra d’intégrer dans une même enveloppe tous les types de montage et tous les types d’appareils.
Les kits d’équipements de classe I seront livrés avec une platine de montage pour la fixation de l’appareillage et un plastron permettant d’obtenir un indice de protection IP30. La classe II pourra t être réalisée par simple ajout d’isolateurs au niveau de la fixation de la platine des appareils à boitiers moulés.
Les plastrons peuvent être équipés en option de charnières pour obtenir une ouverture à gauche ou à droite. La vis de fermeture métallique assure également la mise à la terre du plastron sans nécessité de réaliser de mise à la terre supplémentaire.
Les plaques de montage des appareils sont fixées aux montants fonctionnels verticaux au moyen de vis.
Hauteur: 50 mm
Largeur: 700 mm
Profondeur: 800 mm
Profondeur de montage: 800 mm
Avec entrée de câble: No
Couleur: Blanc pur
Copier ou exporter en GAEB, HTML, PDF, DOC, ÖNORM, ...
