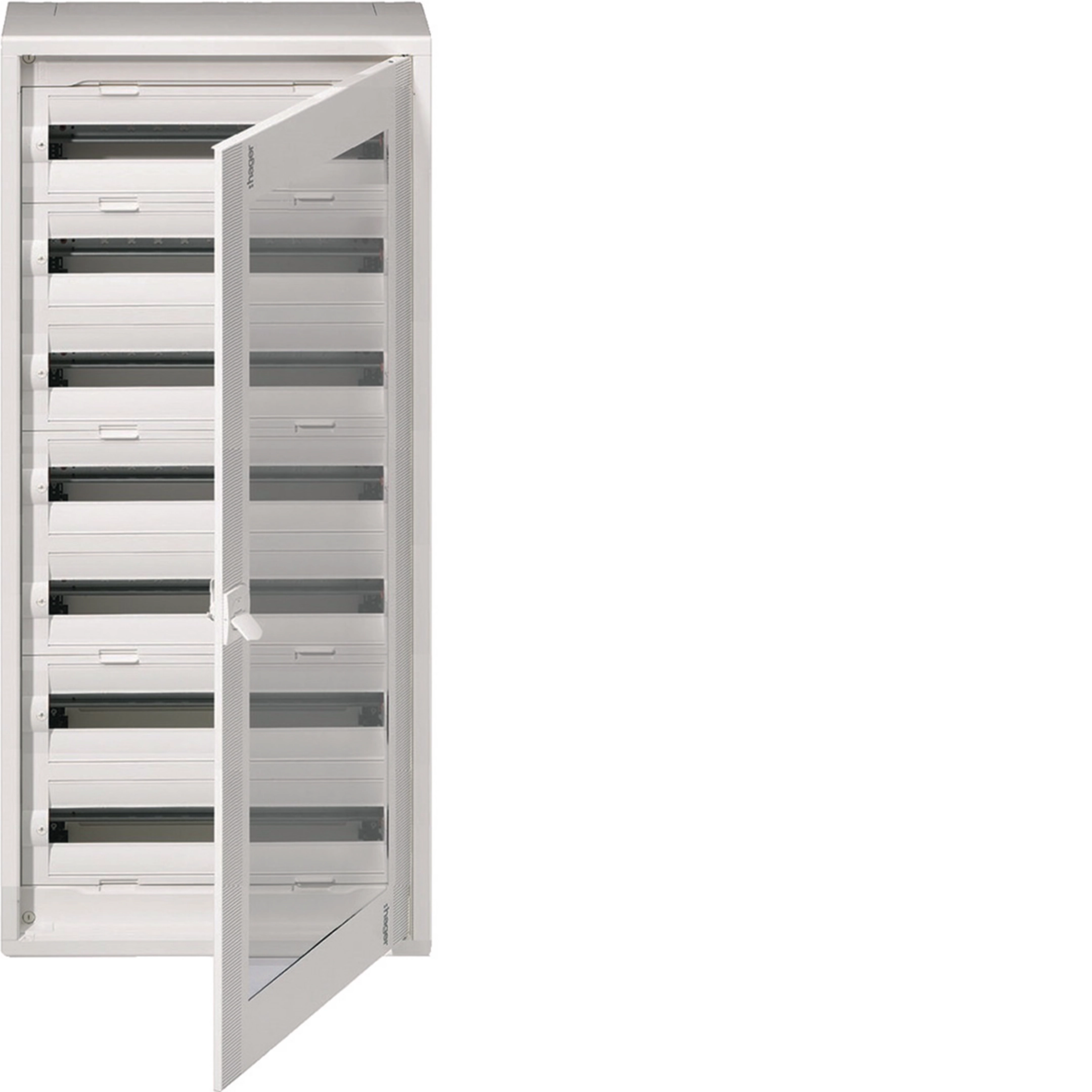

Coffret,NewVegaD 1200x550x193mm,saillie,7 rangées,168 modules,porte transparente FD72CN
EAN
3250612548491
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Accessoires de montage 4 produit(s) disponible(s) -
Plaque de montage pour coffret de distribution 2 produit(s) disponible(s) -
Adaptateur pour appareillage 1 produit(s) disponible(s) -
Accessoires communs 1 produit(s) disponible(s) -
Pochette / support documents 1 produit(s) disponible(s) -
Entrée de câbles pour coffret et armoire 3 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails7
-
Nombre de rangées7
-
Avec fermetureNon
-
Dispose d'un bornier neutreNon
-
Borne de mise à la terreOui
-
Dispose d'une plaque de montageNon
Capacité
-
Nombre de modules168
Dimensions
-
Hauteur1200 mm
-
Largeur550 mm
-
Profondeur193 mm
-
Largeur en modules24
Plastron, porte
-
Nombre de portes de l'armoire1
-
Type de poignéeLoquet rabattable
-
Porte transparenteOui
Matières
-
MatièreMétal, PVC
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK08
-
Indice de protection IPIP41
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

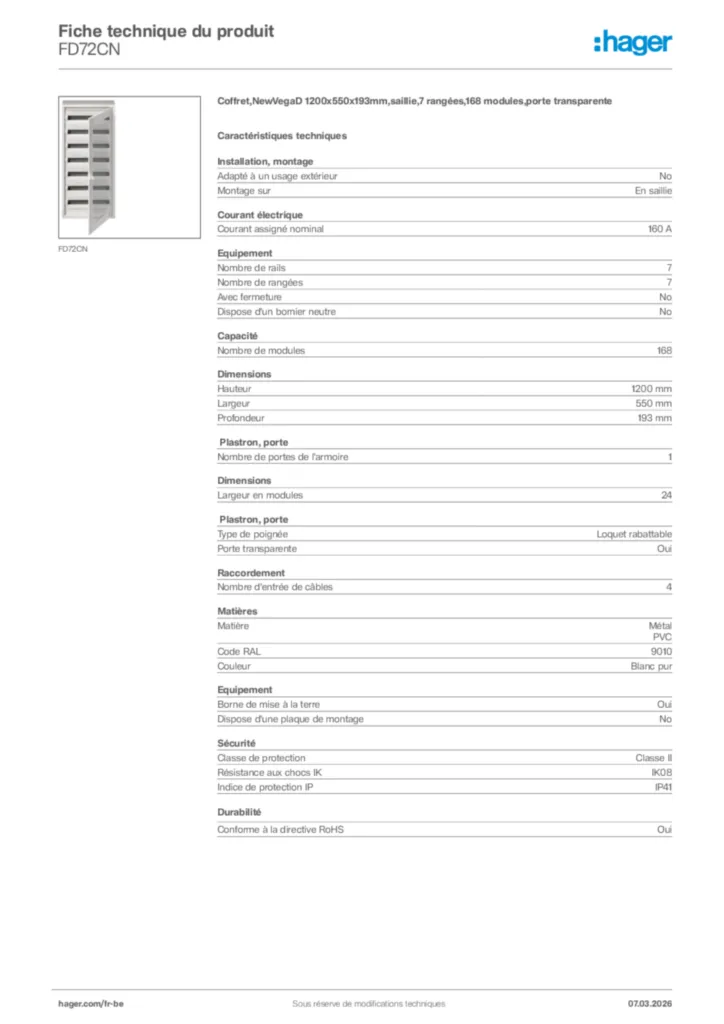

Hager Fiche technique du produit FD72CN
