Compteur triphasé via TI 1A ou 5A 4M MBUS MID ECM300C
EAN
3250612231324
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Produits compatibles
-
Produits liés 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Système busM-BUS
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal5 A
-
Courant maximal du circuit de mesure6 A
Capacité
-
Nombre de modules4
Dimensions
-
Hauteur90 mm
-
Largeur72 mm
-
Profondeur60 mm
Equipement
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
convient pourAchat/vente
Raccordement
-
Section de racordement en entrée de comptage4 - 4 mm²
-
Section de racordement en sortie de comptage4 - 4 mm²
-
Type de connexion/prise au système BUSBorne de raccordement au Bus
Installation, montage
-
Couple de serrage1 - 1 Nm
-
Montage surRail DIN
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureTransformateur de mesure
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,01 - 6,0 A
-
Plage de mesure tension Ph-N92 - 276 V
-
Plage de mesure tension Ph-Ph160 - 480 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phases pour l'alimentation d'energie4
Fonctions
-
Classe de précisionB
-
Type de tarifT1...T2 (230V AC)/T1...T2 M-BUS
-
Est calibréOui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN0,60 W
Fréquence
-
Fréquence50 - 50 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

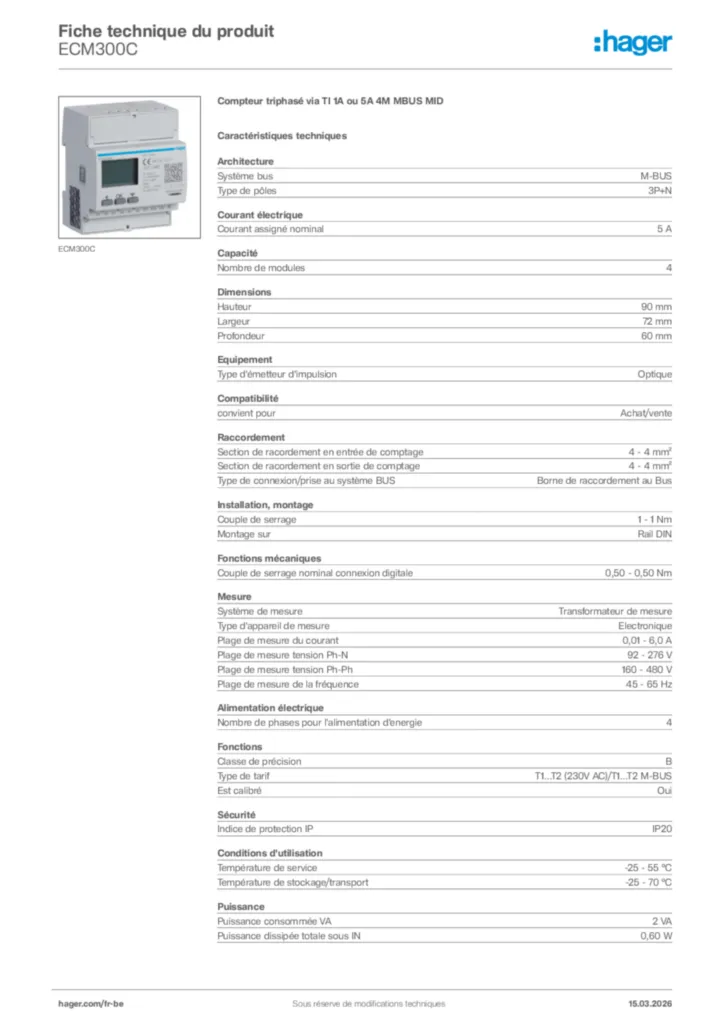

Hager Fiche technique du produit ECM300C
