Compteur monophasé direct 80A 2M MBUS MID ECM180D
EAN
3250612231317
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Produits compatibles
-
Produits liés 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Système busM-BUS
-
Type de pôles1P+N
Courant électrique
-
Courant assigné nominal80 A
-
Courant maximal du circuit de mesure80 A
Capacité
-
Nombre de modules2
Connectivité
-
Type de connection / priseRaccordement direct
Dimensions
-
Hauteur92 mm
-
Largeur36 mm
-
Profondeur60 mm
Equipement
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
convient pourAchat/vente
Raccordement
-
Section de racordement en entrée de comptage33 - 33 mm²
-
Section de racordement en sortie de comptage33 - 33 mm²
-
Type de connexion/prise au système BUSBorne de raccordement au Bus
Installation, montage
-
Couple de serrage2 - 2 Nm
-
Montage surRail DIN
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 80,0 A
-
Plage de mesure tension Ph-N92 - 276 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phases pour l'alimentation d'energie1
Fonctions
-
Classe de précisionB
-
Type de tarifT1...T2 (230V AC)/T1...T2 M-BUS
-
Est calibréOui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN1 W
Fréquence
-
Fréquence50 - 50 Hz
Documents
-
Image produit
-

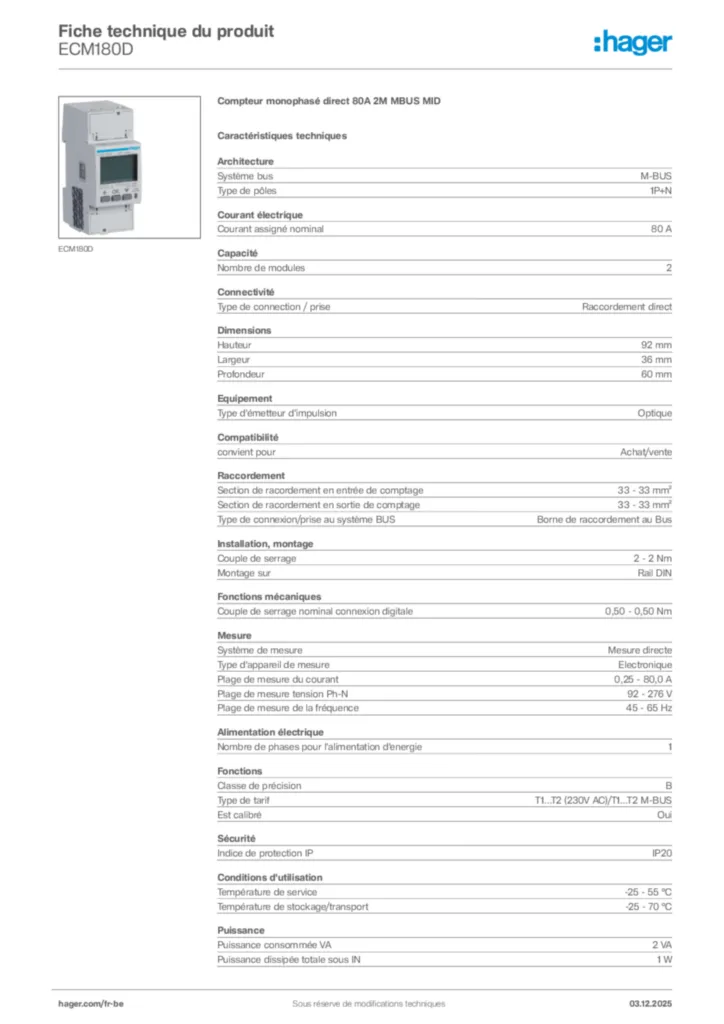

Product datasheet
Hager Fiche technique du produit ECM180D
Compteur monophasé direct 80A 2M MBUS MID
PDF -
Annexe produit
M-Bus_Protocol_Technical_description_Rev.2.2
Description technique protocole M-Bus - Rev.2.2
XLS187,00 kB -
Manuel
Installer Leaflet ECM180D
Manuel de-DE, en-GB 2024-01-10
PDF2,80 MB
Installer Leaflet ECM180D
Manuel fr-FR, it-IT 2024-01-18
PDF2,81 MB
Installer Leaflet ECM180D
Manuel nl-NL, fi-FI 2024-01-19
PDF2,79 MB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-04-15
PDF456,84 kB
Plus de documentation
