Capteur tactile 4 postes Confort, KNX-R.3, verre noir 75142855
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Complétez votre système

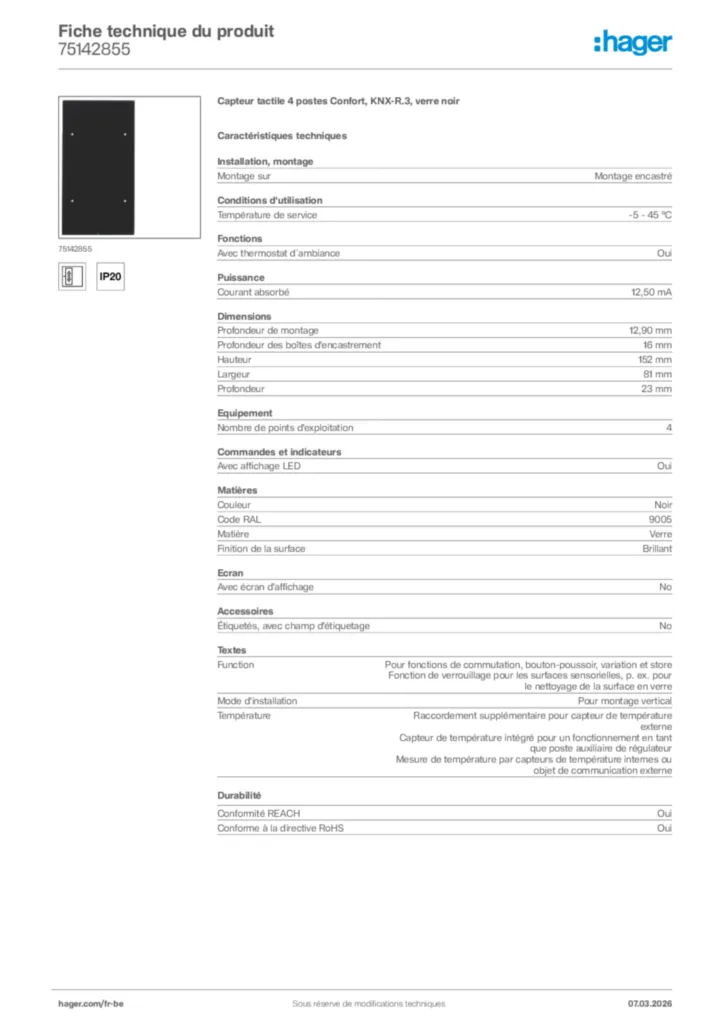

Caractéristiques techniques
-
Montage surMontage encastré
-
Température de service-5 - 45 °C
-
Avec thermostat d´ambianceOui
-
Courant absorbé12,50 mA
-
Profondeur de montage12,90 mm
-
Profondeur des boîtes d'encastrement16 mm
-
Hauteur152 mm
-
Largeur81 mm
-
Profondeur23 mm
-
Nombre de points d'exploitation4
-
Avec affichage LEDOui
-
CouleurNoir
-
Code RAL9005
-
MatièreVerre
-
Finition de la surfaceBrillant
-
Étiquetés, avec champ d'étiquetageNon
-
Avec écran d'affichageNon
-
FunctionPour fonctions de commutation, bouton-poussoir, variation et store, Fonction de verrouillage pour les surfaces sensorielles, p. ex. pour le nettoyage de la surface en verre
-
Mode d'installationPour montage vertical
-
TempératureRaccordement supplémentaire pour capteur de température externe, Capteur de température intégré pour un fonctionnement en tant que poste auxiliaire de régulateur, Mesure de température par capteurs de température internes ou objet de communication externe
