Transformador de Intensidad núcleo abierto SC1 250/5A 0.6VA Cl.1 SRR02505A
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Características técnicas
Características de identificación específicas internas para la protección
-
Tipo de filtro productoTransformador de corriente de núcleo dividido
Funciones
-
Clase de precisión1
Potencia
-
Potencia0,6 VA
Dimensiones
-
Diámetro de la abertura18 mm
-
Altura72,8 mm
-
Anchura44,4 mm
-
Profundidad59,6 mm
-
Altura de la abertura19,5 mm
-
Anchura de la abertura18 mm
Conectividad
-
Tipo de conexiónConexión del cable
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Tensión soportada nominal a frecuencia industrial (valor eficaz)3000 V
-
Tensión máx. de servicio720 V
Condiciones de uso
-
Temperatura de funcionamiento-40 - 65 °C
-
Temperatura de almacenamiento/transporte-40 - 65 °C
Seguridad
-
Clase de protección de entrada (IP)IP20
-
Clase de aislamientoH
Corriente eléctrica
-
Corriente nominal primaria (lpr)250 A
-
Corriente nominal secundaria (lsr)5 A
-
Corriente nominal asignada250 A
-
Intensidad térmica permanente asignada1,2*Ipr
-
Corriente asignada de corta duración admisible (lth/1s)60*Ipr
-
Intensidad dinámica asignada2.5*Ith
-
Factor limitador de sobretensiónFS 10
Instalación, montaje
-
Montaje enPerfil DIN, Placa de fijación
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-
Ficha técnica del producto

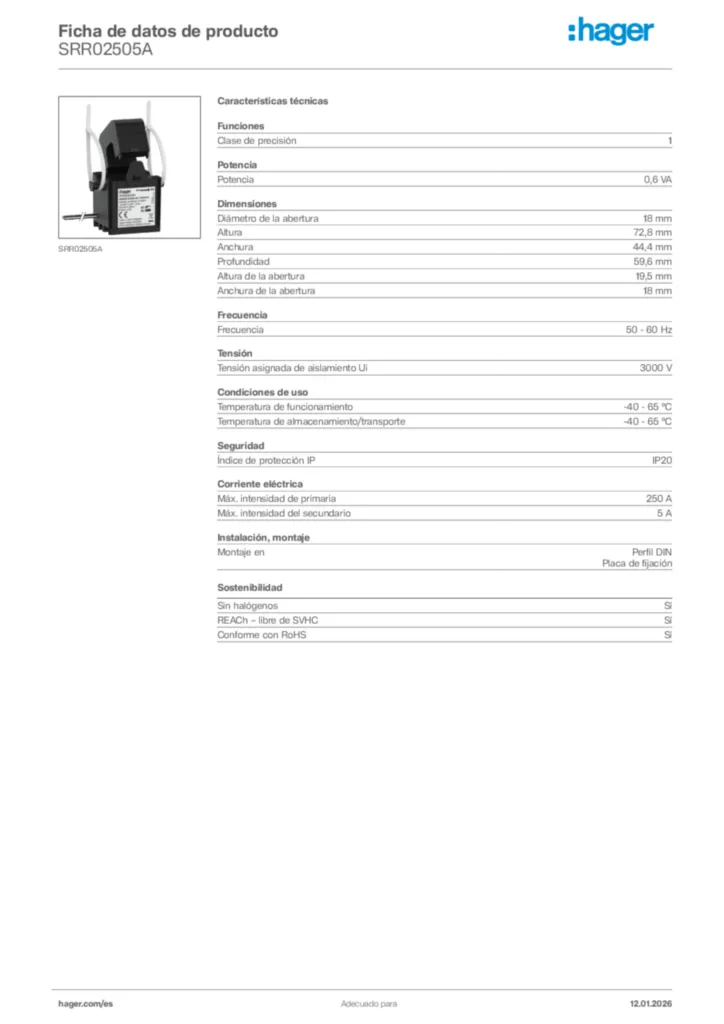

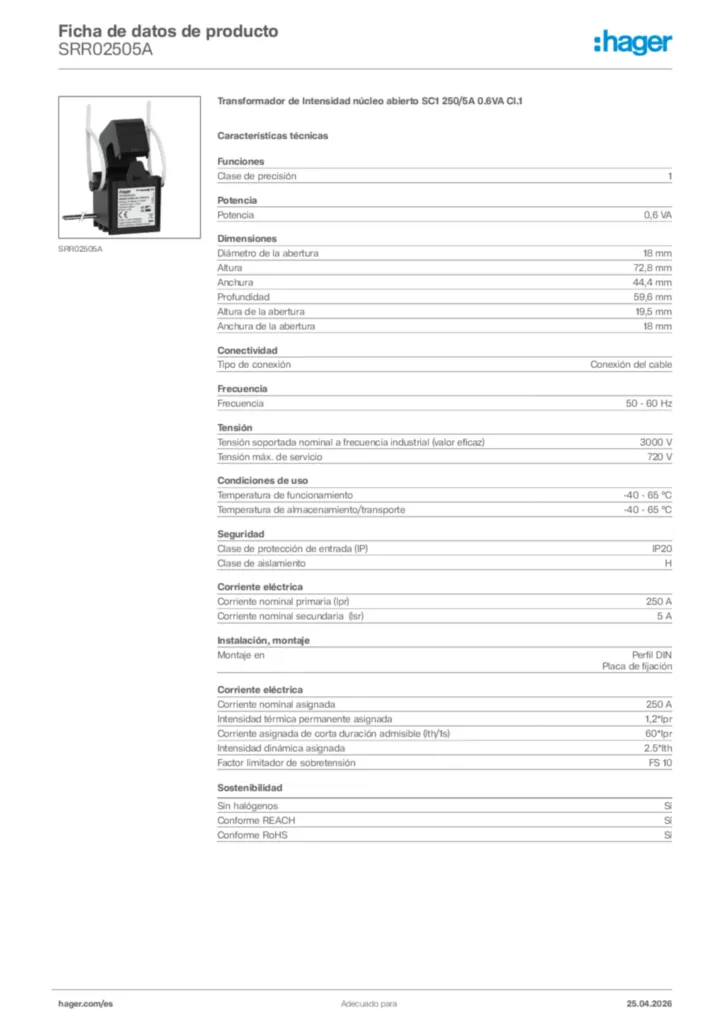

Hager Ficha de datos de producto SRR02505A
