Interruptor modular 4 polos 100A SBN490

Name: SBN490
Brand: Hager
SKU: SBN4901
Price: 239.27 EUR

EAN

3250615510310

Cantidad

1 uni.

Precio de venta

239,27 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

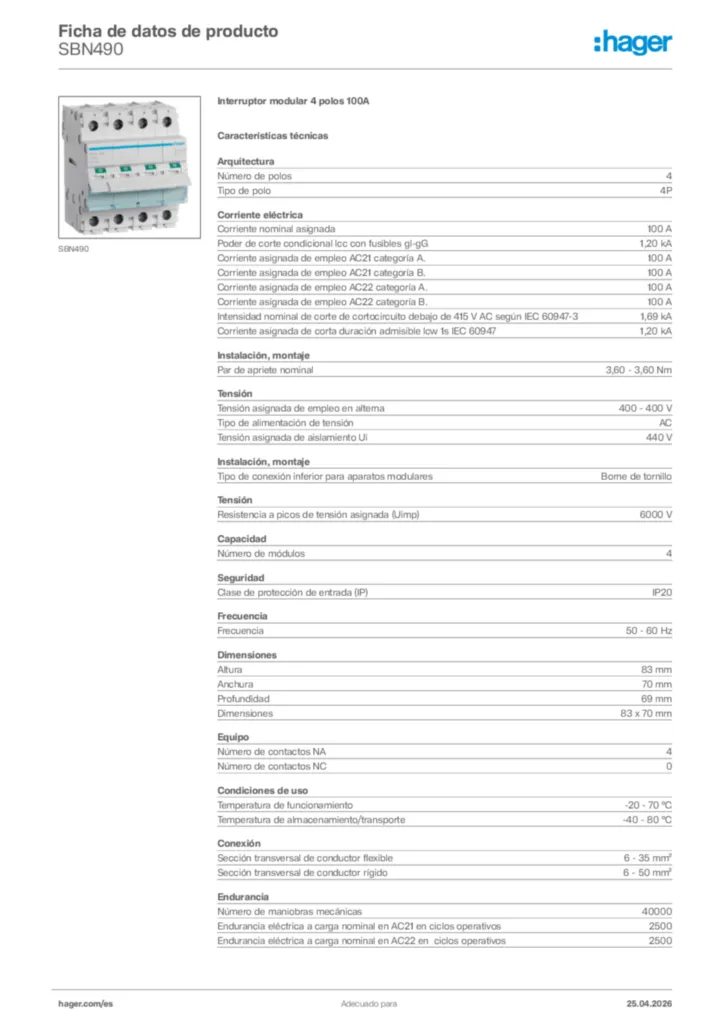

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Equipo adicional para dispositivos montados en carril DIN 1 productos disponibles
Funciones de separación de fases 1 productos disponibles
Bloqueo de las funciones de enclavamiento 1 productos disponibles
Cubrebornes 1 productos disponibles

Características técnicas

Número de polos

4
Posición del neutro

Sin neutro
Tipo de polo

4P

Corriente nominal asignada

100 A
Poder de corte a 400 V AC23A

1692 A
Corriente asignada de cortocircuito condicional lcc con fusibles gl-gG

1,20 kA
Corriente asignada de empleo AC21 categoría A.

100 A
Corriente asignada de empleo AC21 categoría B.

100 A
Corriente asignada de empleo AC22 categoría A.

100 A
Corriente asignada de empleo AC22 categoría B.

100 A
Corriente asignada de empleo AC23 categoría A.

40 A
Corriente asignada de empleo AC23 categoría B.

40 A
Poder asignado de cierre en cortocircuito lcm bajo 415 V CA según IEC60947-3

1,69 kA
Corriente asignada de corta duración admisible lcw 1s IEC60947

1,20 kA

Par de apriete nominal

3,60 - 3,60 Nm
Tipo de conexión inferior para aparatos modulares

Borne a tornillo

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

AC
Tensión asignada de aislamiento Ui

440 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Número de módulos

4

Índice de protección IP

IP20

Frecuencia

50 - 60 Hz

Altura

83 mm
Anchura

70 mm
Profundidad

69 mm

Número de contactos NO

4
Número de contactos NC

0

Temperatura de funcionamiento

-20 - 70 °C
Temperatura de almacenamiento/transporte

-40 - 80 °C

Sección transversal de conductor flexible

6 - 35 mm²
Sección transversal de conductor rígido

6 - 50 mm²

Endurancia mecánica en número de maniobras

40000
Endurancia eléctrica a carga nominal en AC21 en número de ciclos

2500
Endurancia eléctrica a carga nominal en AC22 en número de ciclos

2500

Potencia total disipada en condiciones de Intensidad nominal

22 W
Potencia disipada por polo en In

5,50 W

Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Conformidad con REACH Sí
