Interruptor automático magnetotérmico serie N 1P 25A curva D 10/15kA NDN125A
EAN
3250614618963
Cantidad
12 Piezas
Precio de venta
101,91 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Bloque de contactos auxiliares 2 productos disponibles
-
Disparador shunt 2 productos disponibles
-
Bobina de tensión mínima 2 productos disponibles
-
Liberación de baja y sobretensión 1 productos disponibles
-
Bloqueo de las funciones de enclavamiento 1 productos disponibles
-
Ver más 1 otros productos disponibles
Completa tu sistema
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada25 A
-
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-110 kA
-
Corriente asignada a 30°C25 A
Arquitectura
-
Tipo de polo1P
-
CurvaD
Capacidad
-
Número de módulos1
Principales características eléctricas
-
Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-110 kA
-
Par de apriete nominal del terminal superior2,80 - 2,80 Nm
-
Par de apriete nominal del terminal inferior2,80 - 2,80 Nm
Tensión
-
Tensión asignada de empleo en alterna230 - 400 V
-
Tipo de alimentación de tensiónCA
-
Tensión asignada de aislamiento Ui500 V
-
Resistencia a picos de tensión asignada (Uimp)6000 V
Frecuencia
-
Frecuencia50 - 60 Hz
Conexión
-
Sección transversal de entrada y salida con tornillos, para conductores rígidos1 - 35 mm²
-
Sección transversal de entrada y salida con tornillos, para conductores flexibles1 - 25 mm²
-
Sección transversal de entrada con tornillos, para conductores flexibles1 - 25 mm²
-
Sección transversal de entrada con tornillos, para conductores rígidos1 - 35 mm²
Instalación, montaje
-
Par de apriete nominal2,80 - 2,80 Nm
-
Tipo de conexión inferior para aparatos modularesbiconnect
-
Tipo de conexión superior para aparatos modularesBorne a tornillo
Seguridad
-
Índice de protección IPIP20
Condiciones de uso
-
Grado de contaminación según IEC60664 / IEC60947-22
-
Temperatura de funcionamiento-25 - 70 °C
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal3,37 W
Endurancia
-
Endurancia eléctrica en número de ciclos4000
-
Endurancia mecánica en número de maniobras20000
Conectividad
-
Alineamiento de los bornes superiores para aparatos modularesBornes alineados
-
Alineamiento de los bornes inferiores para aparatos modularesBornes alineados
Dimensiones
-
Altura83 mm
-
Anchura17,50 mm
-
Profundidad70 mm
Documentos
-
Imagen del producto
-

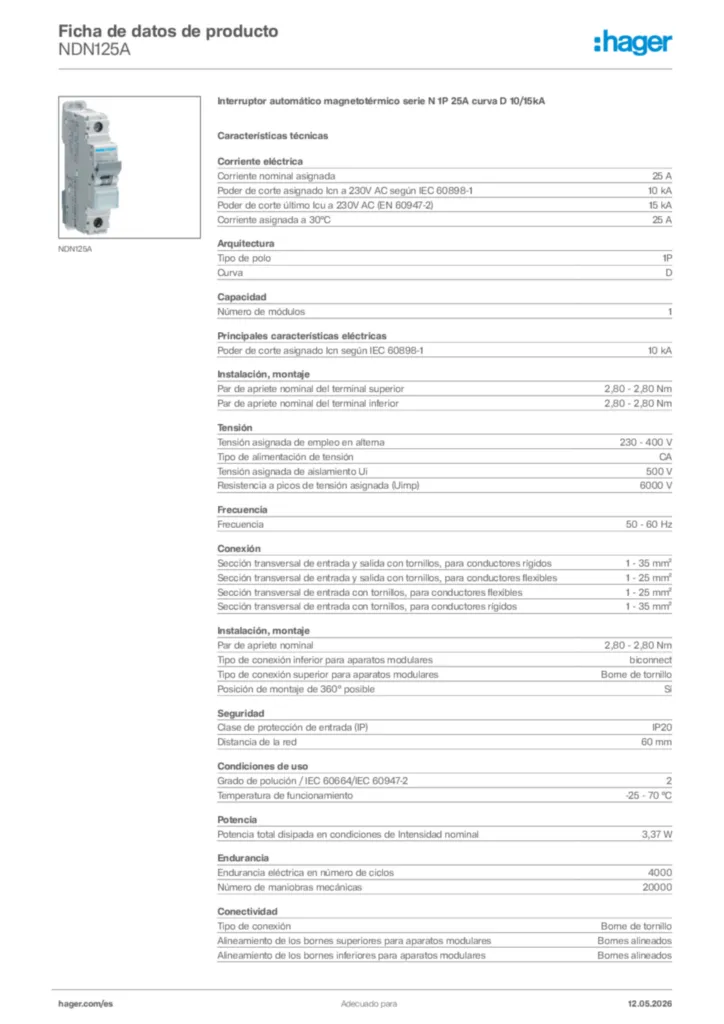

Ficha de datos del producto
