Interruptor automático magnetotérmico serie MU 1P+N 10A curva C 6KA MUN510A

Name: MUN510A
Brand: Hager
SKU: MUN510A3
Price: 34.1 EUR

Interruptor automático magnetotérmico hager serie MU, 1P+N, 10A, curva C, poder de corte 6000A según UNE EN 60898-1. Certificado AENOR.

EAN

3250614316678

Cantidad

6 Piezas

Precio de venta

34,10 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental

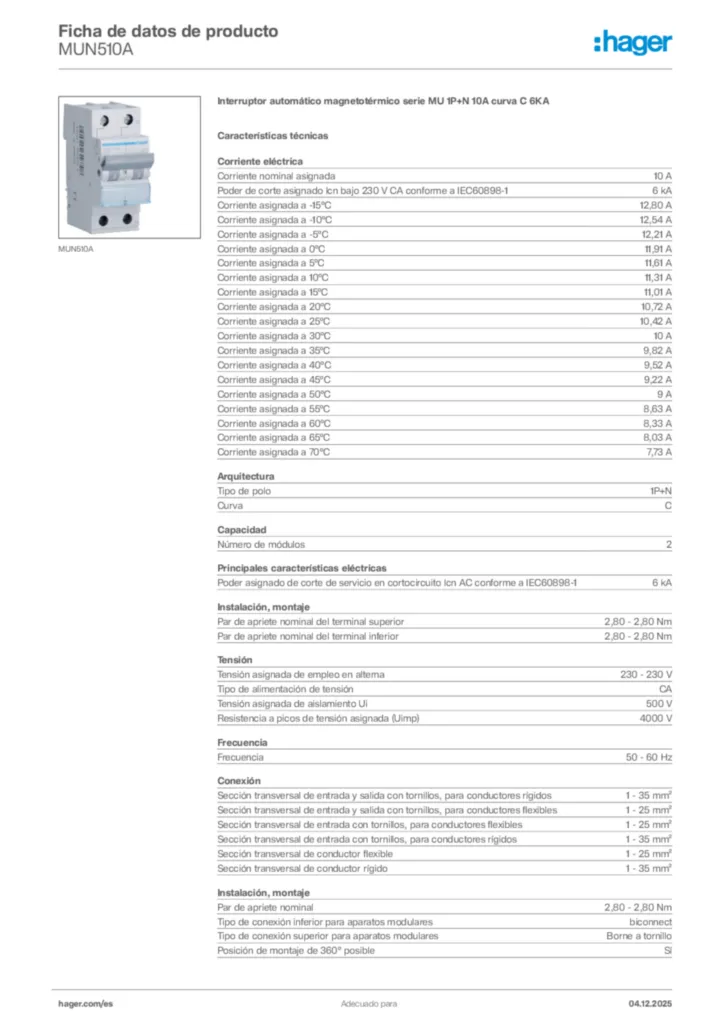

Documentos
Más productos

Características técnicas

Completa tu sistema

Bloqueo de las funciones de enclavamiento 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Adaptador de carril DIN 1 productos disponibles

Características técnicas

Corriente nominal asignada

10 A
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-1

6 kA
Corriente asignada a -15°C

12,80 A
Corriente asignada a -10°C

12,54 A
Corriente asignada a -5°C

12,21 A
Corriente asignada a 0°C

11,91 A
Corriente asignada a 5°C

11,61 A
Corriente asignada a 10°C

11,31 A
Corriente asignada a 15°C

11,01 A
Corriente asignada a 20°C

10,72 A
Corriente asignada a 25°C

10,42 A
Corriente asignada a 30°C

10 A
Corriente asignada a 35°C

9,82 A
Corriente asignada a 40°C

9,52 A
Corriente asignada a 45°C

9,22 A
Corriente asignada a 50°C

9 A
Corriente asignada a 55°C

8,63 A
Corriente asignada a 60°C

8,33 A
Corriente asignada a 65°C

8,03 A
Corriente asignada a 70°C

7,73 A

Tipo de polo

1P+N
Curva

C

Número de módulos

2

Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm
Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Posición de montaje de 360° posible

Sí

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

6 kA

Tensión asignada de empleo en alterna

230 - 230 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de conductor flexible

1 - 25 mm²
Sección transversal de conductor rígido

1 - 35 mm²

Índice de protección IP

IP20

Grado de contaminación según IEC60664 / IEC60947-2

2
Clase de limitación de energía I²t

3
Protección a la humedad en el aire

Para todos los climas
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

3,11 W

Tipo de conector/enchufe

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

35 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
