Interruptor automático magnetotérmico serie MN, 2P, 20A, curva C, 6KA MN220V

Name: MN220V
Brand: Hager
SKU: MN220V33
Price: 29.3 EUR

EAN

3250614442216

Cantidad

6 Piezas

29,30 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

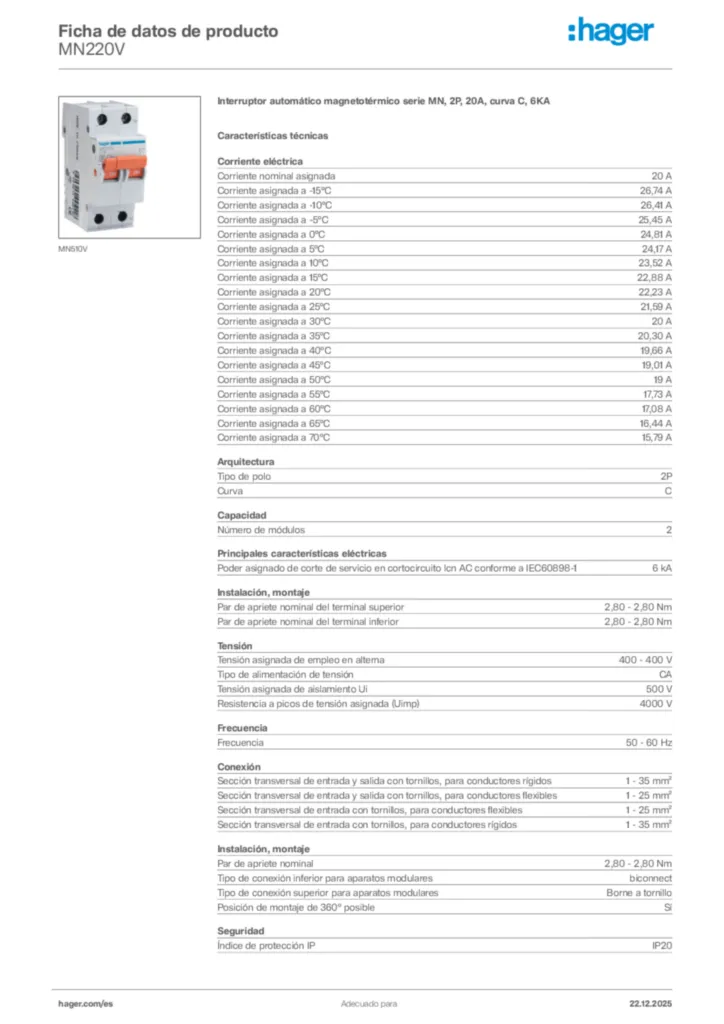

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Adaptador de carril DIN 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Bloqueo de las funciones de enclavamiento 1 productos disponibles

Características técnicas

Corriente nominal asignada

20 A
Corriente asignada a -15°C

26,74 A
Corriente asignada a -10°C

26,41 A
Corriente asignada a -5°C

25,45 A
Corriente asignada a 0°C

24,81 A
Corriente asignada a 5°C

24,17 A
Corriente asignada a 10°C

23,52 A
Corriente asignada a 15°C

22,88 A
Corriente asignada a 20°C

22,23 A
Corriente asignada a 25°C

21,59 A
Corriente asignada a 30°C

20 A
Corriente asignada a 35°C

20,30 A
Corriente asignada a 40°C

19,66 A
Corriente asignada a 45°C

19,01 A
Corriente asignada a 50°C

19 A
Corriente asignada a 55°C

17,73 A
Corriente asignada a 60°C

17,08 A
Corriente asignada a 65°C

16,44 A
Corriente asignada a 70°C

15,79 A

Tipo de polo

2P
Curva

C

Número de módulos

2

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

6 kA
Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²

Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Posición de montaje de 360° posible

Sí

Índice de protección IP

IP20

Grado de contaminación según IEC60664 / IEC60947-2

2
Clase de limitación de energía I²t

3
Protección a la humedad en el aire

Para todos los climas
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

4,35 W

Tipo de conector/enchufe

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

35 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Conformidad con REACH Sí
