HWW454H - Unidad de disparo electrónica versión sentinel Energy LSIG

HWW454H - Unidad de disparo electrónica versión sentinel Energy LSIG

HWW454H - Unidad de disparo electrónica versión sentinel Energy LSIG

Unidad de disparo electrónica versión sentinel Energy LSIG HWW454H

EAN

3250613232177

Cantidad

1 uni.

Accesorios
Características técnicas
Valor medioambiental
Documentos

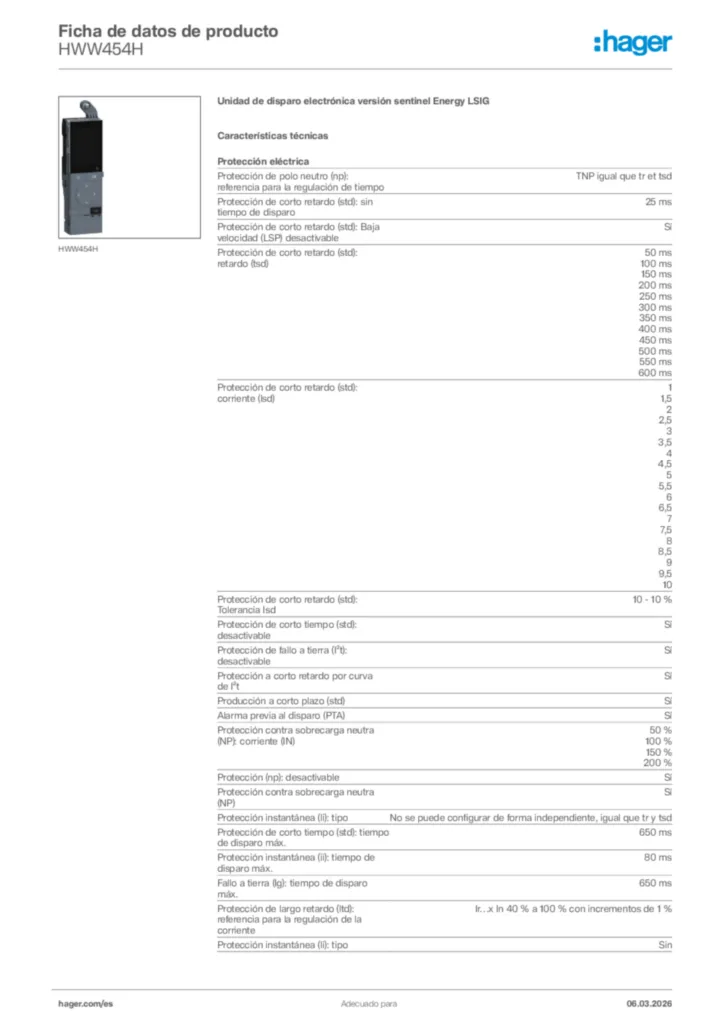

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Conector macho de potencia nominal 20 productos disponibles

Características técnicas

Protección de polo neutro (np): referencia para el ajuste de tiempo

TNP igual que tr et tsd
Protección de corto tiempo (std): sin tiempo de disparo

25 ms
Protección de corto tiempo (std): Baja velocidad (LSP) desactivable

Sí
Protección de corto tiempo (std): retardo (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Protección de corto tiempo (std): corriente (lsd)

1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protección de corto tiempo (std): Tolerancia Isd

10 - 10 %
Protección de corto tiempo (std): desactivable

Sí
Protección de fallo a tierra (I²t): desactivable

Sí
Protección a corto plazo por curva de I²t

Sí
Producción a corto plazo (std)

Sí
Alarma previa al disparo (PTA)

Sí
Protección contra sobrecarga neutra (NP): corriente (IN)

50 %, 100 %, 150 %, 200 %
Protección (np): desactivable

Sí
Protección contra sobrecarga neutra (NP)

Sí
Protección instantánea (li): tipo

No se puede configurar de forma independiente, igual que tr y tsd
Protección de corto tiempo (std): tiempo de disparo máx.

650 ms
Protección instantánea (ii): tiempo de disparo máx.

80 ms
Falla a tierra (Ig): tiempo de disparo máx.

650 ms
Protección de largo tiempo (ltd): referencia para el ajuste actual

Ir…x In 40 % a 100 % con incrementos de 1 %
Protección instantánea (li): tipo

Sin
Protección a largo plazo (ltd): Rango de corriente lr

0,36 - 1,0 A
Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Protección a largo plazo (ltd): retraso ajustable

Sí
Protección a largo plazo (ltd): tipo de retraso

Ajustable
Protección de retardo de largo plazo (ltd): desactivable

No
Protección de sobrecarga de largo tiempo (ltd)

Sí
Protección instantánea (ii): tiempo sin disparo máx.

25 ms
Protección instantánea (li): coeficiente de ajuste del dial

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
Protección instantánea (li): referencia para el ajuste actual

Ii = OFF/Ii… x In 1,5 a 15 con incrementos de 0,5
Protección instantánea (li): desactivable

Sí
Protección instantánea (li)

Sí
Protección instantánea (li): Precisión

15 - 15 %
Protección de fallo a tierra (lg): Coeficiente de ajuste del dial

0,1 %, 0,2 %, 0,3 %, 0,4 %, 0,5 %, 0,6 %, 0,7 %, 0,8 %, 0,9 %, 1 %
Protección instantánea (li): tipo

Ajustable
Protección de fallo a tierra (GF): retardo (tg)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Protección de fallo a tierra (GF): Baja velocidad (LSP) desactivable

Sí
Protección de fallo a tierra (GF)

Sí
