Fín de vida
Interruptor automático de caja moldeada x250, 3P3D, 40kA, 200A, TM Regulable HNB200H
EAN
3250613347765
Cantidad
1 uni.
Precio de venta
2.211,76 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Este es un producto obsoleto. Para conocer la disponibilidad, el tiempo de entrega y el precio, contacte con su distribuidor.
Completa tu sistema
Accesorios Opcionales
-
Disparador shunt 6 productos disponibles -
Bobina de tensión mínima 11 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Bloqueo de las funciones de enclavamiento 2 productos disponibles -
Maneta para disyuntor de alimentación 1 productos disponibles -
Ver más 13 otros productos disponibles
Completa tu sistema
-
HXA001H
Relé de emisión para interruptores x160-P160-P250-P630, 24V DC
220,58 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
220,58 € / uni.* -
HXA003HRelé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
220,58 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
220,58 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
220,58 € / uni.* -
HXC008HRelé de emisión para interruptores h1000, 110V DC
385,89 € / uni.*
-
HXA011H
Relé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
320,80 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630,100-120 V AC
320,80 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630,220-240 V AC
320,80 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630,380-415 V AC
320,80 € / uni.* -
HXA051HRelé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
401,10 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630,100-120VAC
401,10 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
401,10 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
401,10 € / uni.* -
HXC018HRelé de mínima tensión para interruptores h250-h630, 110-120 Vdc
443,17 € / uni.* -
HXC019HRelé de mínima tensión para interruptores h250-h630, 200- 240Vdc
443,17 € / uni.* -
HXC053HRelé de mínima tensión RETARDADA para interruptores h250, 110-120 Vac
525,86 € / uni.*
-
HXB031H
Mando rotativo embrague para interruptores x250
259,69 € / uni.*
-
HXB040HMando a motor para interruptores x250, 24 Vdc
2.376,09 € / uni.* -
HXB042HMando a motor para interruptores x250, 110-240 Vac
2.376,09 € / uni.*
-
HXB068HEnclavamiento eléctrico para motores (entre 2 unit de x250)
180,82 € / uni.* -
HXB069HEnclavamiento eléctrico para motores (entre x250 y otros tamaños)
180,82 € / uni.*
-
HYA035HKit de conexión para auxiliares
90,03 € / uni.*
-
HYB033HRail Din adaptador para x250
160,11 € / uni.*
-
HYB021HCubrebornes para interruptores x250, 3P, pletinas rectas
111,27 € / uni.* -
HYB023HCubrebornes para interruptores x250, 3P, pletinas separadoras
111,27 € / uni.* -
HYB027HCubrebornes para interruptores x250, 3P, entrada terminal o directa
111,27 € / uni.*

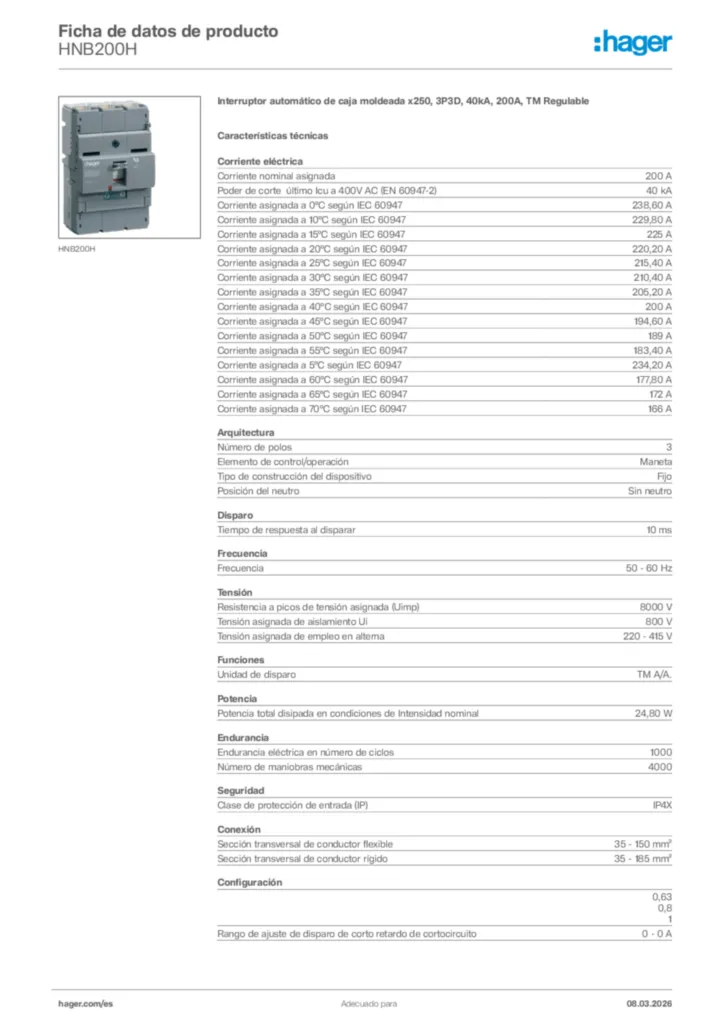

Características técnicas
Corriente eléctrica
-
Corriente nominal asignada200 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-240 kA
-
Corriente asignada 0 °C según IEC60947238,60 A
-
Corriente asignada 10 °C según IEC60947229,80 A
-
Corriente asignada 15 °C según IEC60947225 A
-
Corriente asignada 20 °C según IEC60947220,20 A
-
Corriente asignada 25 °C según IEC60947215,40 A
-
Corriente asignada 30 °C según IEC60947210,40 A
-
Corriente asignada 35 °C según IEC60947205,20 A
-
Corriente asignada 40 °C según IEC60947200 A
-
Corriente asignada 45 °C según IEC60947194,60 A
-
Corriente asignada 50 °C según IEC60947189 A
-
Corriente asignada 55 °C según IEC60947183,40 A
-
Corriente asignada 5 °C según IEC60947234,20 A
-
Corriente asignada 60 °C según IEC60947177,80 A
-
Corriente asignada 65 °C según IEC60947172 A
-
Corriente asignada 70 °C según IEC60947166 A
Arquitectura
-
Número de polos3
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
-
Posición del neutroSin neutro
Disparo
-
Tiempo de respuesta al abrir10 ms
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
-
Tensión asignada de empleo en alterna220 - 415 V
Funciones
-
Bloque de disparoTM A/A.
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal24,80 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Endurancia mecánica en número de maniobras4000
Seguridad
-
Índice de protección IPIP4X
Conexión
-
Sección transversal de conductor flexible35 - 150 mm²
-
Sección transversal de conductor rígido35 - 185 mm²
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Configuración
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo0 - 0 A
Cable
-
Material de cableCobre
Compatibilidad
-
Adecuado para carril DINNo
-
Adecuado para tablero de distribuciónSí
Instalación, montaje
-
Posición de montaje/conexiónFrontal
-
Par de apriete nominal12 - 12 Nm
-
Par de apriete nominal del terminal inferior12 - 12 Nm
-
Par de apriete nominal del terminal superior12 - 12 Nm
Principales características eléctricas
-
Tiempo de disparo de protección magnética0 - 0 ms
