Interruptor de maniobra con mando rotativo 4P, 160A

HAE416

  • Apara­menta modular
  • Apara­menta de cabe­cera

Interruptor de maniobra con mando rotativo 4P, 160A HAE416

EAN
3250613140427
Cantidad
1 uni.
Precio de venta
353,98 €
/ uni. *
353,98 €
/ uni. *

You have to log in with your myHager profile to see prices and to order.

Agregar a una lista
Agregar a una lista

Iniciar sesión para crear una lista de productos

Debe iniciar sesión en su cuenta myHager para crear listas de productos

Crea una cuenta Iniciar sesión
  • Accesorios
  • Características técnicas
  • Valor medioambiental
  • Documentos
  • Más productos
Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

  • Accio­na­miento manual de dispo­sitivos de conmuta­ción 1 productos disponibles
  • Eje de inte­rruptor 3 productos disponibles
  • Bloque de contactos auxi­liares 2 productos disponibles
  • Cubrebornes 1 productos disponibles

Completa tu sistema

  • Accio­na­miento manual de dispo­sitivos de conmuta­ción
  • Eje de inte­rruptor
  • Bloque de contactos auxi­liares
  • Cubrebornes
  • HZC014

    Mando embrague para interruptores de 100 a 160A
    81,98 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HZC114

    Eje prolongación de mando embrague (150 mm), 100/160A
    42,33 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HZC115

    Eje prolongación de mando embrague (200 mm), 100/160A
    42,33 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HZC116

    Eje prolongación de mando embrague (320 mm), 100/160A
    42,33 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HZC311

    Contacto auxiliar 1 NA+1NC, para 40/160A
    101,63 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HZC312

    Contacto auxiliar 2 NC, para 40/160A
    101,63 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HZC218

    Cubre bornes transparente
    38,00 €  / uni.*
    Agregar a una lista
    Agregar a una lista

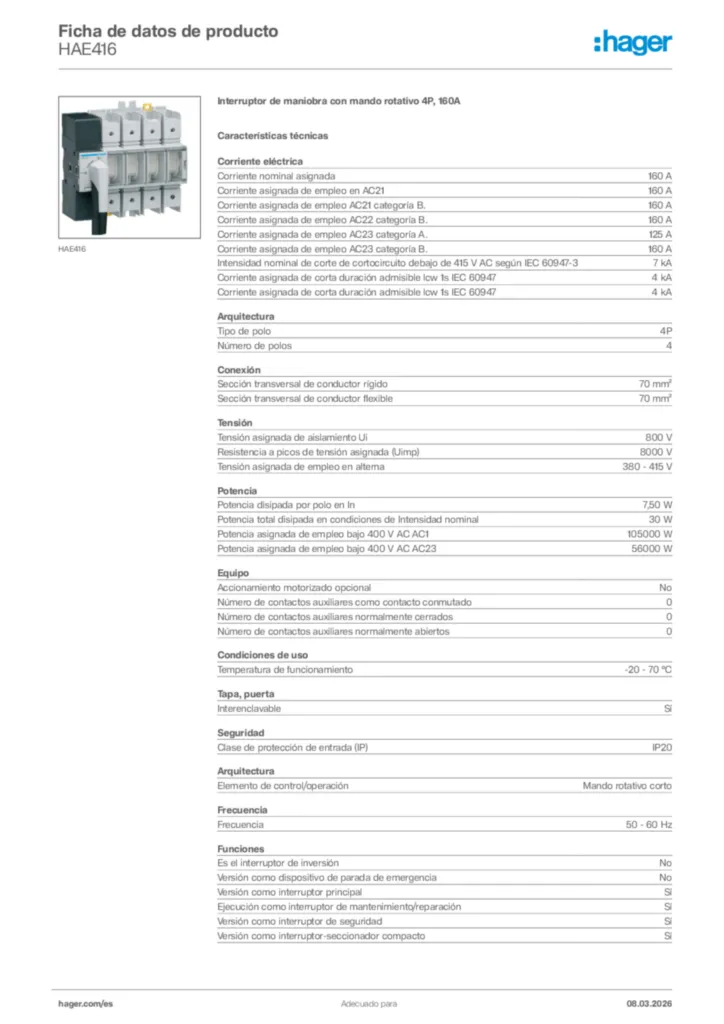

Características técnicas

Corriente eléc­trica
  • Corriente nominal asig­nada
    160 A
  • Corriente asig­nada de empleo en AC21
    160 A
  • Corriente asig­nada de empleo AC21 cate­goría B.
    160 A
  • Corriente asig­nada de empleo AC22 cate­goría B.
    160 A
  • Corriente asig­nada de empleo AC23 cate­goría A.
    125 A
  • Corriente asig­nada de empleo AC23 cate­goría B.
    160 A
  • Poder asig­nado de cierre en cortocir­cuito lcm bajo 415 V CA según IEC60947-3
    7 kA
  • Corriente asig­nada de corta dura­ción admi­sible lcw 1s IEC60947
    4 kA
  • Corriente asig­nada de corta dura­ción admi­sible lcw IEC60947
    4 kA
Cone­xión
  • Sección trans­versal de conductor rígido
    70 mm²
  • Sección trans­versal de conductor flexible
    70 mm²
Tensión
  • Tensión asig­nada de aisla­miento Ui
    800 V
  • Resis­tencia a picos de tensión asig­nada (Uimp)
    8000 V
  • Tensión asig­nada de empleo en alterna
    380 - 415 V
Potencia
  • Potencia disipada por polo en In
    7,50 W
  • Potencia total disipada en condi­ciones de Inten­sidad nominal
    30 W
  • Potencia asig­nada de empleo bajo 400 V CA AC1
    105000 W
  • Potencia asig­nada de empleo bajo 400 V CA AC23
    56000 W
Equipo
  • Accio­na­miento motorizado opcional
    No
  • Número de contactos auxi­liares como contacto de cambio
    0
  • Número de contactos auxi­liares normal­mente cerrados
    0
  • Número de contactos auxi­liares normal­mente abiertos
    0
Condi­ciones de uso
  • Tempe­ra­tura de funcio­na­miento
    -20 - 70 °C
Cubierta, puerta
  • Bloqueable
    Sí
Seguridad
  • Índice de protec­ción IP
    IP20
Arquitec­tura
  • Tipo de polo
    4P
  • Número de polos
    4
  • Elemento de contro­l/o­pe­ra­ción
    Maneta rota­tiva corta
Frecuencia
  • Frecuencia
    50 - 60 Hz
Funciones
  • Es el inte­rruptor de inver­sión
    No
  • Ejecución como dispo­sitivo de parada de emer­gencia
    No
  • Ejecución como inte­rruptor prin­cipal
    Sí
  • Ejecución como inte­rruptor de mante­ni­mien­to/repa­ra­ción
    Sí
  • Ejecución como inte­rruptor de seguridad
    Sí
  • Versión como inte­rrup­tor-­sec­cio­nador compacto
    Sí
Capa­cidad
  • Número de módulos
    7,71
Insta­la­ción, montaje
  • Par de apriete nominal
    4 - 4,4 Nm
Conec­ti­vidad
  • Tipo de conec­tor/en­chufe
    Borne de tornillo
Dimen­siones
  • Altura
    84 mm
  • Anchura
    135 mm
  • Profun­didad
    132 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
Conformidad con REACH Sí

Certificaciones y documentos

REACH declaration HAE416 (english)
PDF
103,10 kB
RoHS declaration HAE416 (english)
PDF
103,59 kB

Documentos

  • Imagen del producto

    Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

    Imagen HAE416 | Hager España

    Imagen del producto HAE416

  • Manual de instalación

    Imagen Interrupteur sectionneur coupure visible HAE / 100A-160A | Hager España

    Interrupteur sectionneur coupure visible HAE / 100A-160A

    Manual de instalación en-GB, fr-FR, de-DE 2020-02-17

    PDF
    1,07 MB

  • Declaración de conformidad

    Imagen Declaration | Hager España

    Declaration

    Declaración de conformidad International 2022-04-13

    PDF
    835,39 kB
    Imagen Declaration | Hager España

    Declaration

    Declaración de conformidad International 2022-09-07

    PDF
    635,00 kB
