EVN022D - Contactor 4P 22A AC1 24VAC
Imagen de categoría de producto EVN022D | Hager Spain
EVN022D - Contactor 4P 22A AC1 24VAC
Imagen de categoría de producto EVN022D | Hager Spain

Contactor 4P 22A AC1 24VAC EVN022D

EAN
3250612236336
Cantidad
1 uni.
Grupo
71
Precio de venta
56,00 €
/ uni. *

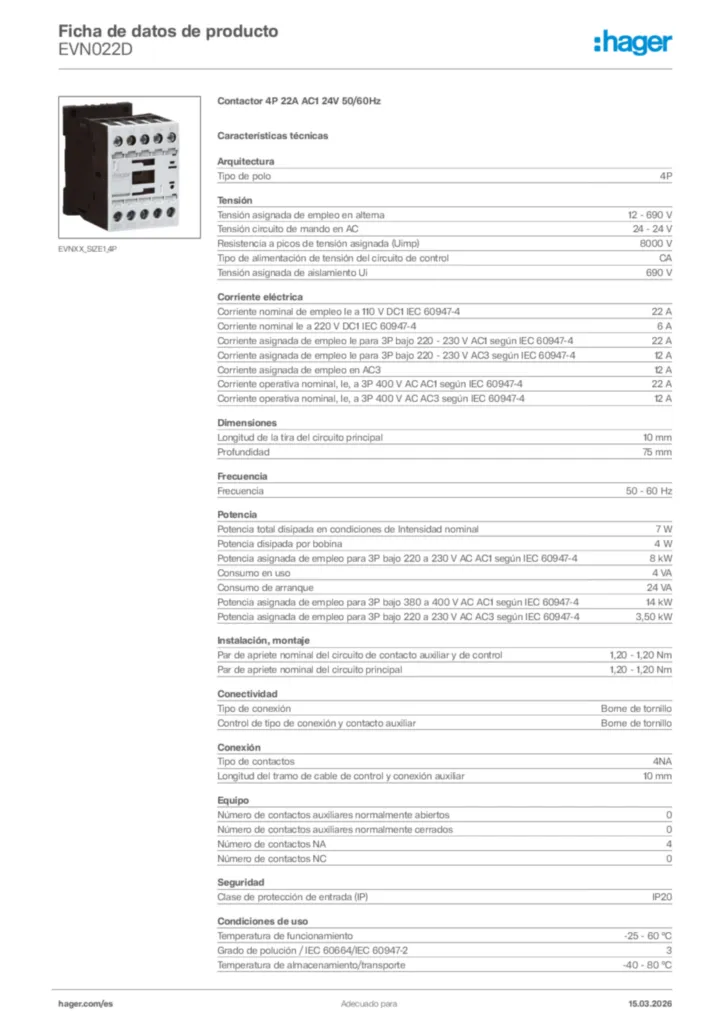

Características técnicas

Arquitectura
  • Tipo de polos
    4 P
Principales características eléctricas
  • Tensión asignada de empleo en alterna
    690 V
  • typeusupplycontrol
    AC
  • typeconnectioncontrolauxcontact
    Borne con tornillos
Tensión
  • Tensión asignada de aislamiento
    690 V
  • Tensión circuito de mando en c.a.
    24 V
  • Tensión soportada al impulso asignada
    8 kV
  • us50hzforcoil
    24 V
  • us60hzforcoil
    24 V
  • voltagedropoutacofcoil
    19.2 / 14.4 V
  • voltagepickupacofcoil
    19.6 / 26.4 V
Corriente eléctrica
  • Corriente asignada a 40°C según IEC 60947
    22 A
  • ie110vdc1iec609474
    22 A
  • ie200vdc1iec609474
    6 A
  • ie3p220230vac1iec609474
    22 A
  • ie3p220230vac3iec609474
    12 A
  • ie3p380400vac1iec609474
    22 A
  • ie3p380400vac3iec609474
    12 A
Dimensiones
  • strippinglengthmaincircuit
    10 mm
Frecuencia
  • Frecuencia
    50 a 60 Hz
Potencia
  • Potencia total disipada en condiciones de Intensidad nominal
    7 W
  • Potencia disipada por bobina
    4 W
  • powerlossieac3400v
    3 W
  • powerpickupacofcoil
    24 VA
  • powersealingacofcoil
    4 VA
  • p3p220230vac1iec609474
    8 kW
  • p3p380400vac1iec609474
    14 kW
  • Potencia de empleo a 400 V en AC3
    5.5 kW
  • p3p220230vac3iec609474
    3.5 kW
Especificaciones electricas
  • tighttorquecontrolandauxcontact
    1.2 Nm
  • tighttorquemaincircuit
    1.2 Nm
Endurancia
  • End. Mec. número de maniobras por hora
    5000
  • Endurancia mecánica en número de maniobras
    10000000
Instalación, montaje
  • typeconnectionmaincircuit
    Borne con tornillos
Conexión
  • strippinglengthcontrolauxlcontact
    10 mm
Equipo
  • Número de contactos auxiliares normalmente cerrados
    0
  • Número de contactos auxiliares normalmente abiertos
    0
  • Número de contactos normalmente cerrados
    0
  • Número de contactos normalmente abiertos
    4
Normas
  • Norma
    EN 60947-4-1 ; IEC 60947-4-1
  • Directiva europea RoHs
    conformidad voluntaria
  • Directiva europea WEEE
    afectado
Seguridad
  • Índice de protección IP
    IP20
Condiciones de uso
  • Temperatura de funcionamiento
    -25…60 °C
  • Grado de polución / IEC60664/IEC60947-2
    3
  • Temperatura de almacenamiento/transporte
    -40…80 °C
