Contactor 3P 40A AC3 24 -27V DC EV040E

Name: EV040E
Brand: Hager
SKU: EV040E
Price: 297.3 EUR

Precio de venta

297,30 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Adaptador de cable auxiliar 1 productos disponibles
Relé de sobrecarga térmica 4 productos disponibles
Equipo adicional para dispositivos montados en carril DIN 2 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles

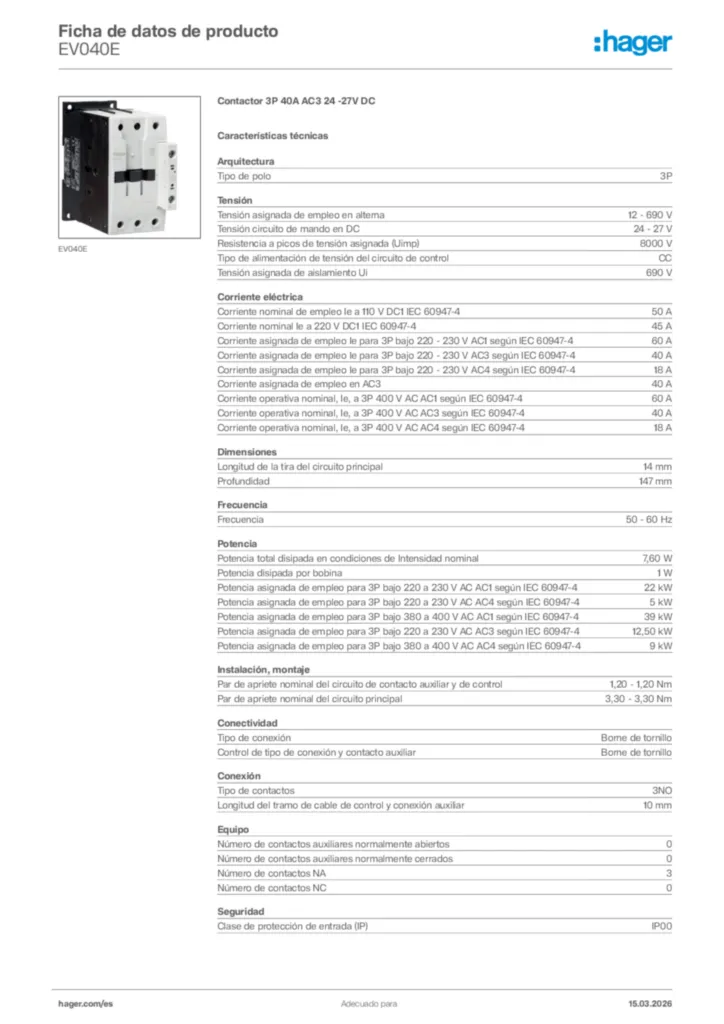

Características técnicas

Tipo de polo

3P

Tensión asignada de empleo en alterna

12 - 690 V
Tensión circuito de mando en DC

24 - 27 V
Resistencia a picos de tensión asignada (Uimp)

8000 V
Tipo de alimentación de tensión del circuito de control

CC
Tensión asignada de aislamiento Ui

690 V

Corriente nominal de empleo Ie a 110 V DC1 IEC 60947-4

50 A
Corriente nominal Ie a 220 V DC1 IEC 60947-4

45 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC1 según IEC 60947-4

60 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC3 según IEC 60947-4

40 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC4 según IEC 60947-4

18 A
Corriente asignada de empleo en AC3

40 A
Corriente operativa nominal, Ie, a 3P 400 V AC AC1 según IEC 60947-4

60 A
Corriente operativa nominal, Ie, a 3P 400 V AC AC3 según IEC 60947-4

40 A
Corriente operativa nominal, Ie, a 3P 400 V AC AC4 según IEC 60947-4

18 A

Longitud de la tira del circuito principal

14 mm
Profundidad

147 mm

Frecuencia

50 - 60 Hz

Potencia total disipada en condiciones de Intensidad nominal

7,60 W
Potencia disipada por bobina

1 W
Potencia asignada de empleo para 3P bajo 220 a 230 V AC AC1 según IEC 60947-4

22 kW
Potencia asignada de empleo para 3P bajo 220 a 230 V AC AC4 según IEC 60947-4

5 kW
Potencia asignada de empleo para 3P bajo 380 a 400 V AC AC1 según IEC 60947-4

39 kW
Potencia asignada de empleo para 3P bajo 220 a 230 V AC AC3 según IEC 60947-4

12,50 kW
Potencia asignada de empleo para 3P bajo 380 a 400 V AC AC4 según IEC 60947-4

9 kW

Par de apriete nominal del circuito de contacto auxiliar y de control

1,20 - 1,20 Nm
Par de apriete nominal del circuito principal

3,30 - 3,30 Nm

Tipo de conexión

Borne de tornillo
Control de tipo de conexión y contacto auxiliar

Borne de tornillo

Tipo de contactos

3NO
Longitud del tramo de cable de control y conexión auxiliar

10 mm
Sección transversal de entrada y salida con tornillos, para conductores flexibles

2,50 - 50 mm²
Sección transversal de entrada y salida con tornillos, para conductores rígidos

0,75 - 4 mm²

Número de contactos auxiliares normalmente abiertos

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos NA

3
Número de contactos NC

0

Clase de protección de entrada (IP)

IP00

Temperatura de funcionamiento

-25 - 60 °C
Grado de polución / IEC 60664/IEC 60947-2

3
Temperatura de almacenamiento/transporte

-40 - 80 °C
