Interruptor automático diferencial combinado 4P 20A Curva C 6kA 30mA tipo AC ADP470H

Name: ADP470H
Brand: Hager
SKU: ADP470H
Price: 745.03 EUR

Precio de venta

745,03 €

/ uni. *

Producto en fase de fín de vida: consulte disponibilidad con su distribuidor

Accesorios
Características técnicas
Valor medioambiental
Documentos

Características técnicas

Completa tu sistema

Barra colectora de fase modular 3 productos disponibles
Bloqueo de las funciones de enclavamiento 1 productos disponibles
Disparador shunt 2 productos disponibles
Disparo por subtensión y sobretensión 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles

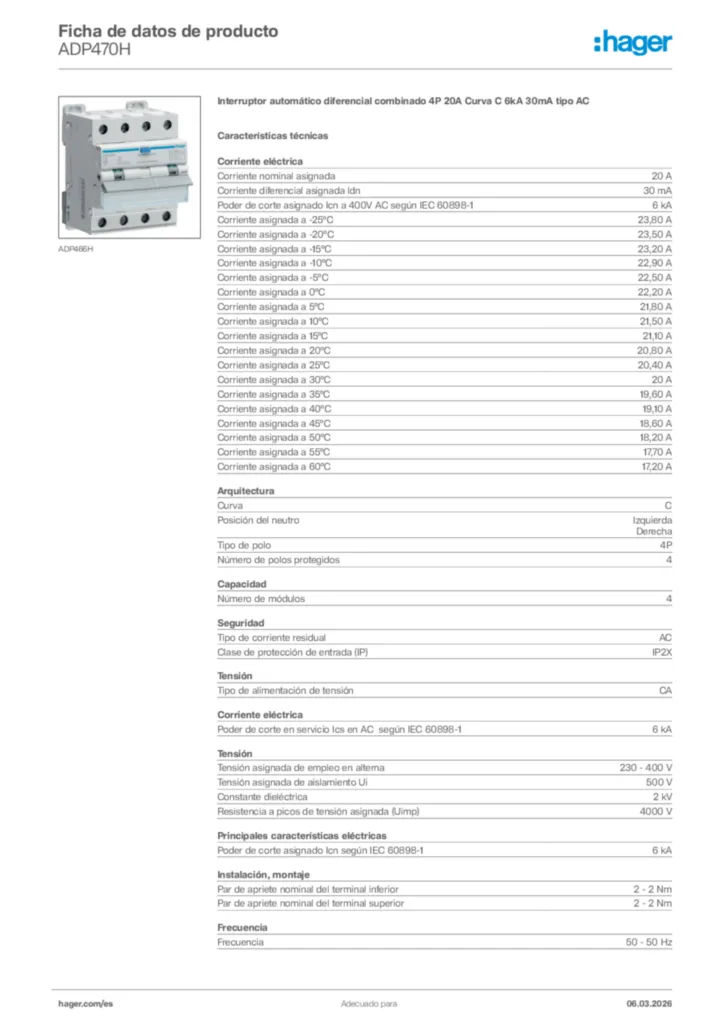

Características técnicas

Corriente nominal asignada

20 A
Corriente diferencial asignada ldn

30 mA
Poder de corte asignado Icn a 400V AC según IEC 60898-1

6 kA
Corriente asignada a -25°C

23,80 A
Corriente asignada a -20°C

23,50 A
Corriente asignada a -15°C

23,20 A
Corriente asignada a -10°C

22,90 A
Corriente asignada a -5°C

22,50 A
Corriente asignada a 0°C

22,20 A
Corriente asignada a 5°C

21,80 A
Corriente asignada a 10°C

21,50 A
Corriente asignada a 15°C

21,10 A
Corriente asignada a 20°C

20,80 A
Corriente asignada a 25°C

20,40 A
Corriente asignada a 30°C

20 A
Corriente asignada a 35°C

19,60 A
Corriente asignada a 40°C

19,10 A
Corriente asignada a 45°C

18,60 A
Corriente asignada a 50°C

18,20 A
Corriente asignada a 55°C

17,70 A
Corriente asignada a 60°C

17,20 A
Poder de corte en servicio Ics en AC según IEC 60898-1

6 kA

Curva

C
Posición del neutro

Izquierda, Derecha
Tipo de polo

4P
Número de polos protegidos

4

Número de módulos

4

Tipo de corriente residual

AC
Clase de protección de entrada (IP)

IP2X

Tipo de alimentación de tensión

CA
Tensión asignada de empleo en alterna

230 - 400 V
Tensión asignada de aislamiento Ui

500 V
Constante dieléctrica

2 kV
Resistencia a picos de tensión asignada (Uimp)

4000 V

Poder de corte asignado Icn según IEC 60898-1

6 kA

Par de apriete nominal del terminal inferior

2 - 2 Nm
Par de apriete nominal del terminal superior

2 - 2 Nm
Par de apriete nominal

2 - 2 Nm
Posición de montaje de 360° posible

Sí
Tipo de conexión superior para aparatos modulares

Borne de tornillo
Tipo de conexión inferior para aparatos modulares

biconnect

Frecuencia

50 - 50 Hz

Sección transversal de entrada con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 25 mm²

Clase de limitación de energía I²t

3
Grado de polución / IEC 60664/IEC 60947-2

2
Temperatura de funcionamiento

-5 - 40 °C

Altura

84 mm
Anchura

71 mm
Profundidad

70 mm

Tipo de conexión

Borne de tornillo

Potencia total disipada en condiciones de Intensidad nominal

11,70 W

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí
