Interruptor automático diferencial combinado, 1P+N, 10A, Curva C, poder de corte 6kA, 30 mA de sensibilidad, tipo AC.Certificados por AENOR de acuerdo con la norma UNE EN 61009-1.

EAN

3250611011378

Cantidad

1 uni.

Interruptor automático diferencial combinado 1P+N 10A Curva C 6kA 30mA tipo AC ADC910M

Name: ADC910M
Brand: Hager
SKU: ADC910M
Price: 322.96 EUR

Precio de venta

322,96 €

/ uni. *

Producto en fase de fín de vida: consulte disponibilidad con su distribuidor

Productos de seguimiento:

ADH960

Accesorios
Características técnicas
Valor medioambiental
Documentos

Características técnicas

Completa tu sistema

Barra colectora de fase modular 1 productos disponibles
Disparador shunt 2 productos disponibles
Disparo por subtensión y sobretensión 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Tapón/tira de protección para barra colectora de fase 2 productos disponibles

Características técnicas

Tipo de polo

1P+N
Curva

C

Tipo de corriente residual

AC
Clase de protección de entrada (IP)

IP20

Poder de corte asignado Icn según IEC 60898-1

6 kA

Tipo de conexión

Borne de tornillo

Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V
Tensión máx. de servicio

240 V
Tensión asignada de empleo en alterna

240 - 240 V
Categoría de sobretensión según IEC 60947-1

3
Tipo de alimentación de tensión

CA

Corriente nominal asignada

10 A
Corriente diferencial asignada ldn

30 mA
Corriente asignada a -25°C

12 A
Corriente asignada a -20°C

11,80 A
Corriente asignada a -15°C

11,70 A
Corriente asignada a -10°C

11,50 A
Corriente asignada a -5°C

11,30 A
Corriente asignada a 0°C

11,10 A
Corriente asignada a 5°C

11 A
Corriente asignada a 10°C

10,80 A
Corriente asignada a 15°C

10,60 A
Corriente asignada a 20°C

10,40 A
Corriente asignada a 25°C

10,20 A
Corriente asignada a 30°C

10 A
Corriente asignada a 35°C

9,90 A
Corriente asignada a 40°C

9,70 A
Corriente asignada a 45°C

9,60 A
Corriente asignada a 50°C

9,40 A
Corriente asignada a 55°C

9,30 A
Corriente asignada a 60°C

9,10 A
Coeficiente de corrección de la corriente nominal para 2 aparatos yuxtapuestos:

1
Valor del umbral mín./máx. de funcionamiento del relé térmico AC

1,13 - 1,45 A
Coeficiente de corrección de la corriente nominal para 3 aparatos yuxtapuestos:

0,95
Coeficiente de corrección de la corriente nominal para 4 y 5 aparatos yuxtapuestos:

0,90
Coeficiente de corrección de la corriente nominal para 6 aparatos yuxtapuestos:

0,85
Poder de corte en servicio Ics en AC según IEC 60898-1

6 kA

Potencia total disipada en condiciones de Intensidad nominal

3,40 W

Frecuencia

50 - 50 Hz

Altitud máxima

2000 m
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 40 °C
Temperatura de almacenamiento/transporte

-25 - 70 °C
Grado de polución / IEC 60664/IEC 60947-2

2
Protección a la humedad en el aire

Para todos los climas

Par de apriete nominal del terminal inferior

2,10 - 2,10 Nm
Par de apriete nominal del terminal superior

2,10 - 2,10 Nm
Par de apriete nominal

2,10 - 2,10 Nm
Tipo de conexión superior para aparatos modulares

Borne de tornillo
Tipo de conexión inferior para aparatos modulares

biconnect

Endurancia eléctrica en número de ciclos

2000
Número de maniobras mecánicas

2000

Sección transversal de conductor rígido

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 25 mm²

Número de módulos

2

Altura

83 mm
Anchura

35 mm
Profundidad

68 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Certificaciones y documentos

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

REACH declaration ADC910M

PDF

Hager Informe RoHS ADC910M

PDF

Documentos

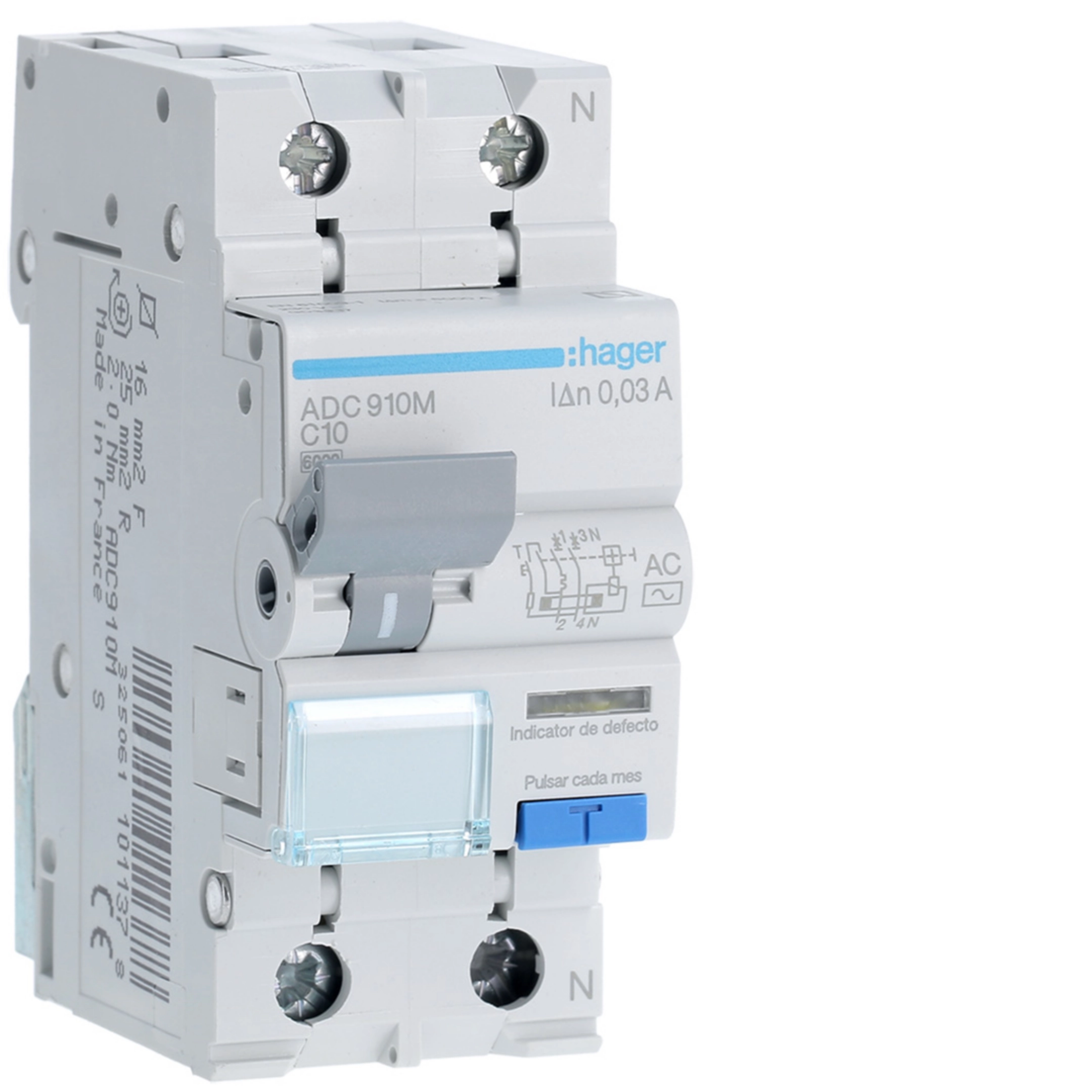

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto ADC910M

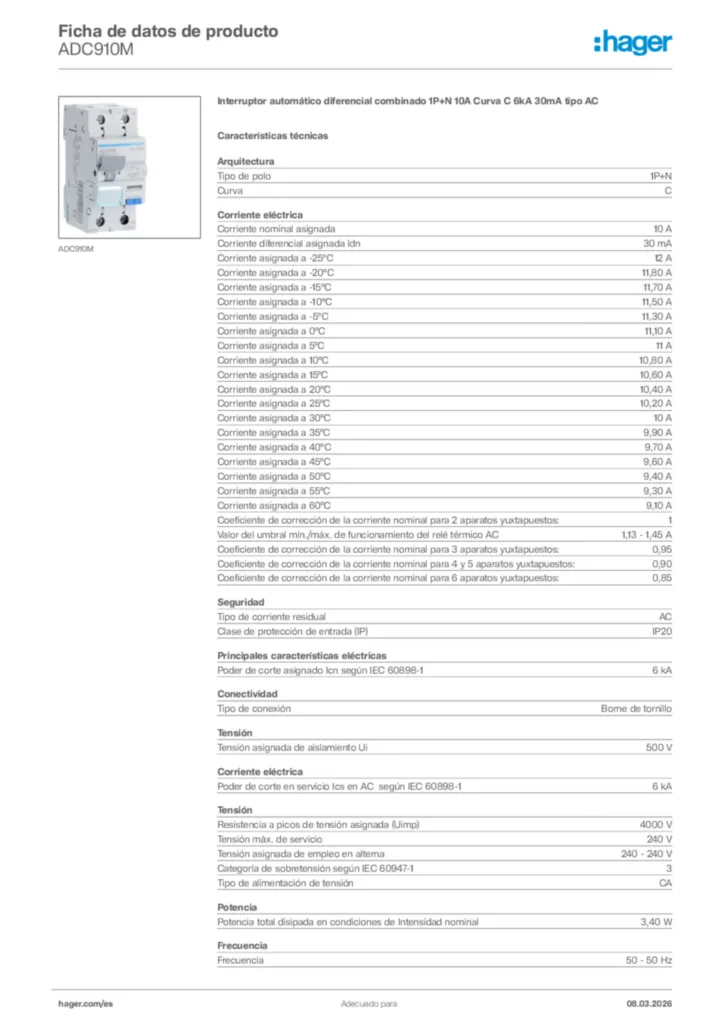

Product datasheet
