Komplettfeld,universZ,BKE-I,1 ZP,H=1350mm,4-rh.,10mm²,HLAK 5-pol.,1-feldig ZH51ME1A
EAN
3250617627160
Marke
Hager
VPE
1 Stück
Preisgruppe
H015
Passende Tools
Preis
631,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Dieses Feld findet keine Berücksichtigung in der Anwendungsregel VDE-AR-N 4100, daher ist eine individuelle Abstimmung mit dem jeweils zuständigen EVU zwingend notwendig.
Die Funktionsfläche oberhalb des AAR (anlagenseitiger Anschlussraum) fungiert zur Absicherung besonderer Anwendungen (z.B. Ladestationen) und ist nicht als herkömmlicher Verteiler zu betrachten. Der Raum ist zur Absicherung von maximal zwei Verbrauchern bis 22 kW (z.B. Ladestationen) mit FI-Schutzeinrichtungen und LS-Schalter oder Kombinationen dieser (z. B. FI/LS) bis 40 A geeignet.
Die Funktionsfläche oberhalb des AAR (anlagenseitiger Anschlussraum) fungiert zur Absicherung besonderer Anwendungen (z.B. Ladestationen) und ist nicht als herkömmlicher Verteiler zu betrachten. Der Raum ist zur Absicherung von maximal zwei Verbrauchern bis 22 kW (z.B. Ladestationen) mit FI-Schutzeinrichtungen und LS-Schalter oder Kombinationen dieser (z. B. FI/LS) bis 40 A geeignet.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 10 Produkte verfügbar -
Zu- und Abgangskabelbaum 1 Produkte verfügbar -
Sammelschienenverbinder 2 Produkte verfügbar
Optionales Zubehör
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
34,40 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,80 € / Stück*
-
KU9S115YE
Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
47,00 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
54,00 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
539,50 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
85,20 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
852,20 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl der Leerplätze1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
-
Art des ZählerfeldseHZ
-
Multimedia Feld BereichOhne
Elektrischer Strom
-
Nennstrom63 A
Netzform
-
NetzformTN-S
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZH51ME1A
-

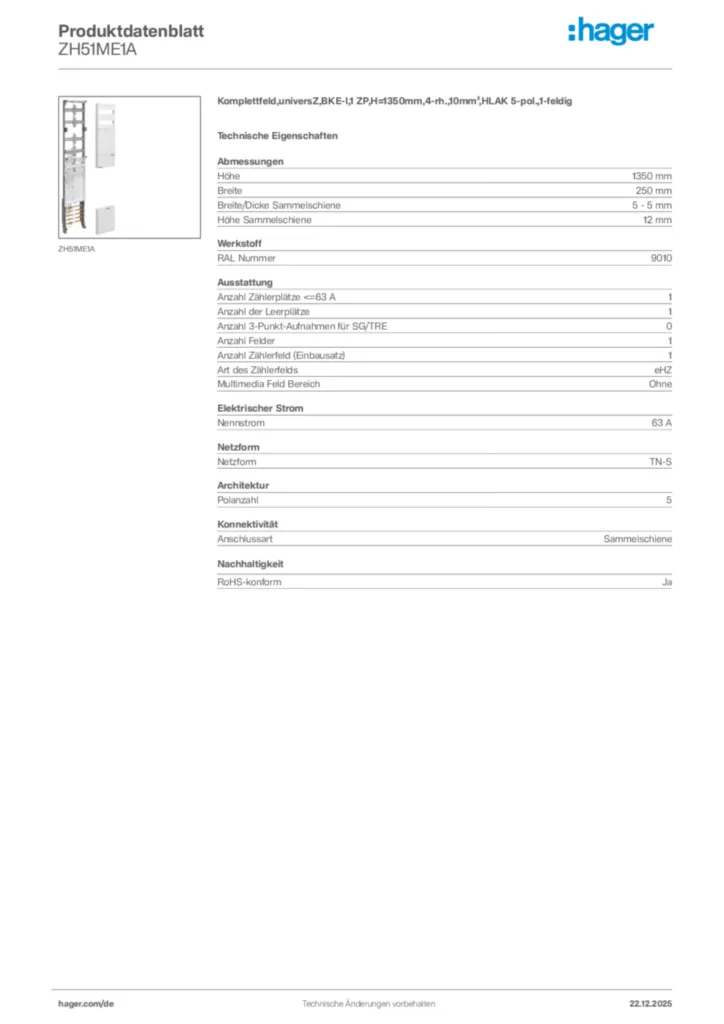

Produktdatenblatt
Hager Produktdatenblatt ZH51ME1A
Komplettfeld,universZ,BKE-I,1 ZP,H=1350mm,4-rh.,10mm²,HLAK 5-pol.,1-feldig
PDF -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
