Komplettfeld, univers Z, 1050mm, 1-feldig, 1Zählerplatz, Ausf. Mitteldeutschland ZH32P7K
Das Komplettfeld univers Z mit einer Höhe von 1050mm, ausgestattet für ein Feld und einen Zählerplatz, ist für die Verwendung in Mitteldeutschland konzipiert. Es erfüllt regionale Normen und Vorschriften. Dieses Zählerfeld zeichnet sich durch eine robuste Bauweise und eine effiziente Energieverteilung aus. Ideal für den Einsatz in Wohn- und Geschäftsgebäuden, bietet es eine zuverlässige Lösung für die Energieverteilung und -messung.
EAN
3250617650120
Marke
Hager
VPE
1 Stück
Preisgruppe
H015
496,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 4 Produkte verfügbar -
Zubehör für Sammelschienen 2 Produkte verfügbar -
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,50 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
127,60 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,40 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
167,50 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,00 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
219,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,30 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
258,60 € / Stück*
-
KU9S40SBE
Leitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
45,90 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
459,70 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
52,80 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
527,40 € / Stück*

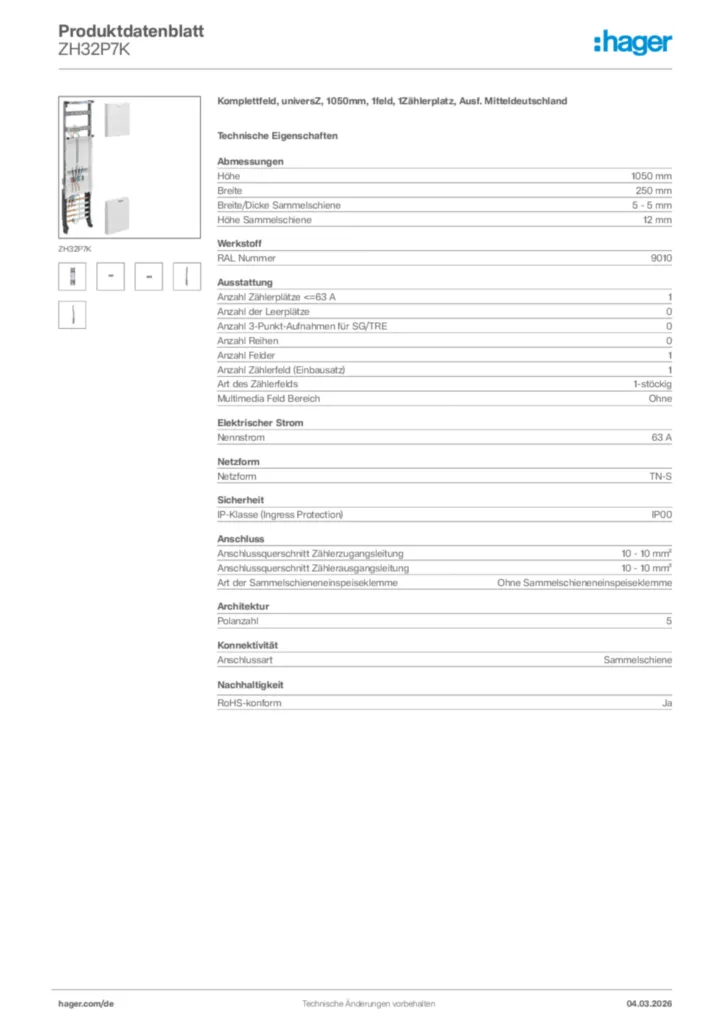

Technische Merkmale
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl der Leerplätze0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
-
Art des Zählerfelds1-stöckig
-
Multimedia Feld BereichOhne
Elektrischer Strom
-
Nennstrom63 A
Netzform
-
NetzformTN-S
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Art der SammelschieneneinspeiseklemmeOhne Sammelschieneneinspeiseklemme
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZH32P7K
-
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
