Komplettfeld, Zählerfeld, univers Z, 1050 mm, 1 Zählerplatz, 1-feldig, BKE-I ZH3EF17

Das Komplettfeld univers Z mit einer Höhe von 1050mm bietet einen effizienten Zählerplatz BKE-I. Es ist für die Installation in Energieverteilungssystemen konzipiert und ermöglicht eine klare, strukturierte Verkabelung sowie einfache Wartung. Ideal für den Einsatz in Wohn- und Geschäftsgebäuden, unterstützt es die Einhaltung relevanter Sicherheitsstandards.
EAN
3250617714440
Marke
Hager
VPE
1 Stück
Preisgruppe
H013
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Zählerplatz-Konfigurator ZPlan
Preis
620,90 €
/ Stück *
620,90 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.

Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Komplettfeld, Zählerfeld, univers Z, 1050 mm, 1 Zählerplatz, 1-feldig, BKE-I

ZH3EF17

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Abdeck­strei­fen­/-leiste 2 Produkte verfügbar
  • Ener­gie­kabel < 1 kV, für orts­ver­än­der­li­chen Einsatz 10 Produkte verfügbar
  • Zu- und Abgangs­ka­bel­baum 1 Produkte verfügbar
  • Zubehör für Sammelschienen 2 Produkte verfügbar
  • Sammelschie­nen­ver­binder 2 Produkte verfügbar
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter 2 Produkte verfügbar

Optionales Zubehör

  • Abdeck­strei­fen­/-leiste
  • Ener­gie­kabel < 1 kV, für orts­ver­än­der­li­chen Einsatz
  • Zu- und Abgangs­ka­bel­baum
  • Zubehör für Sammelschienen
  • Sammelschie­nen­ver­binder
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter
  • S35V

    Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
    34,40 €  / Stück*
  • ZZ35S

    Abdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
    10,80 €  / Stück*
  • KU9S115YE

    Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
    95,50 €  / Stück*
  • KU9S115YZ

    Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
    954,20 €  / Stück*
  • KU9S20YE

    Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
    67,80 €  / Stück*
  • KU9S20YZ

    Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
    677,40 €  / Stück*
  • KU9S40SBE

    Leitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
    47,00 €  / Stück*
  • KU9S40SBZ

    Leitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
    470,30 €  / Stück*
  • KU9S80SBE

    Leitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
    54,00 €  / Stück*
  • KU9S80SBZ

    Leitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
    539,50 €  / Stück*
  • KU9S80YE

    Y-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
    85,20 €  / Stück*
  • KU9S80YZ

    Y-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
    852,20 €  / Stück*
  • ZY01PV

    Bestückungspaket, universZ, 10mm², PV-Über./Kaskade, ZTP 450mm bis 32A Dauerstrom
    140,70 €  / Stück*
  • ZY3TR

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
    68,60 €  / Stück*
  • ZY3XL

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
    79,70 €  / Stück*
  • ZM15H

    Sammelschienenverbinder, univ.Z, Feld/Feld, ungl. Niveau, 5-p, CU 12x5mm, 250A
    208,23 €  / Stück*
  • ZM25F

    Sammelschienenverbinder, universZ, Feld/Feld, 5-polig, CU 12x10mm, 315A
    43,40 €  / Stück*
  • KU9S10HE

    Sicherungsbox 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
    39,60 €  / Stück*
  • KU9S10HZ

    Sicherungsbox (10x), 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
    395,10 €  / Stück*

Technische Merkmale

Abmes­sungen
  • Höhe
    1050 mm
  • Breite
    250 mm
  • Brei­te/­Dicke Sammelschiene
    5 - 5 mm
  • Höhe Sammelschiene
    12 mm
Werk­stoff
  • RAL Nummer
    9010
Ausstat­tung
  • Anzahl Zähler­plätze <=63 A
    1
  • Anzahl der Leer­plätze
    1
  • Anzahl 3-Punk­t-­Auf­nahmen für SG/TRE
    0
  • Anzahl Reihen
    0
  • Anzahl Felder
    1
  • Anzahl Zähler­feld (Ein­bau­satz)
    1
  • Art des Zähler­felds
    eHZ
Elek­tri­scher Strom
  • Nenn­strom
    63 A
Netz­form
  • Netz­form
    TN-S
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP00
Anschluss
  • Anschluss­quer­schnitt Zähler­zu­gangs­lei­tung
    10 - 10 mm²
  • Anschluss­quer­schnitt Zähler­aus­gangs­lei­tung
    10 - 10 mm²
  • Art der Sammelschie­nen­e­in­spei­se­klemme
    Ohne Sammelschie­nen­e­in­spei­se­klemme
Archi­tektur
  • Polan­zahl
    5
Konnek­ti­vität
  • Anschlussart
    Sammelschiene

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - universZ Meterplate complete (english)
PDF
3,39 MB
Hager REACH declaration ZH3EF17
PDF
Hager RoHS Report ZH3EF17
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ZH3EF17 | Hager Deutschland

    Produktbild ZH3EF17

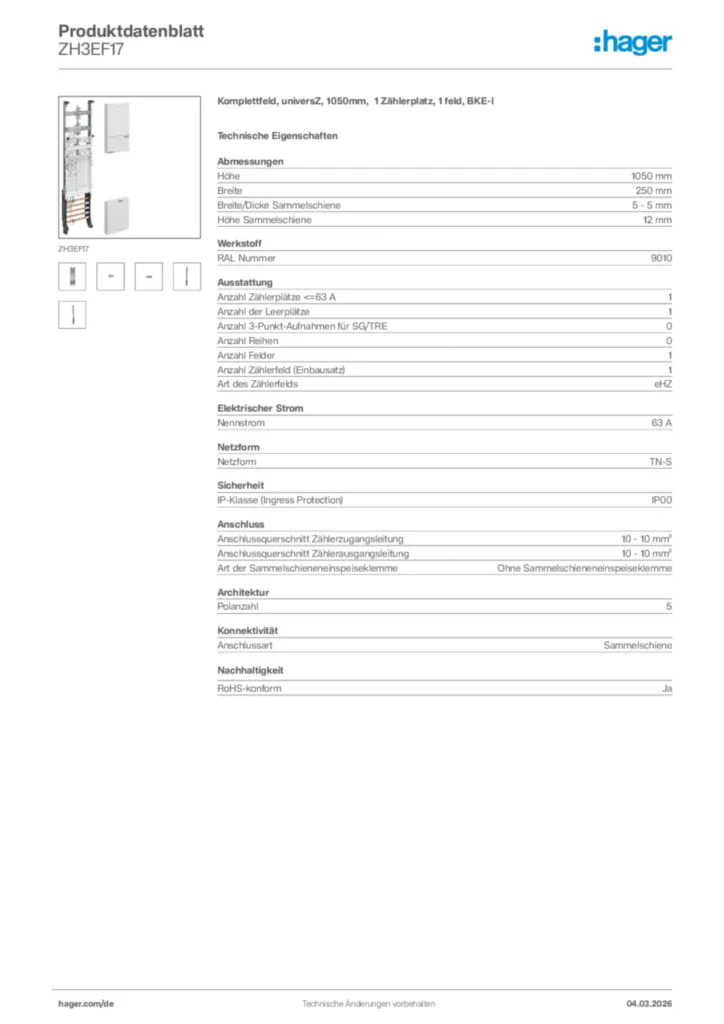

  • Produktdatenblatt

    Bild Hager Produktdatenblatt ZH3EF17 | Hager Deutschland

    Hager Produktdatenblatt ZH3EF17

    Komplettfeld, universZ, 1050mm, 1 Zählerplatz, 1 feld, BKE-I

    PDF

  • Bedienungsanleitung

    Bild Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016) | Hager Deutschland

    Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)

    BKE-I für eHZ

    PDF
    3,18 MB
