Komplettfeld, univers Z, 1050 mm, 2 Zählerplätze,1-feldig, BKE-I ZH3EF12

Das Komplettfeld univers Z von Hager mit einer Höhe von 1050mm bietet 2 Zählerplätze in einem Feld und ist ausgestattet mit einer BKE-I. Es ist ideal für die Installation in Wohn- und Geschäftsgebäuden, unterstützt die Energieverteilung und -messung. Die robuste Konstruktion und die Normkonformität nach VDE gewährleisten Sicherheit und Zuverlässigkeit. Optimiert für einfache Montage und Wartung.
EAN
3250617714433
Marke
Hager
VPE
1 Stück
Preisgruppe
H013
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Zählerplatz-Konfigurator ZPlan
Preis
1.020,50 €
/ Stück *
1.020,50 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.

Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Komplettfeld, univers Z, 1050 mm, 2 Zählerplätze,1-feldig, BKE-I

ZH3EF12

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Abdeck­strei­fen­/-leiste 2 Produkte verfügbar
  • Ener­gie­kabel < 1 kV, für orts­ver­än­der­li­chen Einsatz 10 Produkte verfügbar
  • Zu- und Abgangs­ka­bel­baum 2 Produkte verfügbar
  • Zubehör für Sammelschienen 2 Produkte verfügbar
  • Sammelschie­nen­ver­binder 2 Produkte verfügbar
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter 2 Produkte verfügbar

Optionales Zubehör

  • Abdeck­strei­fen­/-leiste
  • Ener­gie­kabel < 1 kV, für orts­ver­än­der­li­chen Einsatz
  • Zu- und Abgangs­ka­bel­baum
  • Zubehör für Sammelschienen
  • Sammelschie­nen­ver­binder
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter
  • S35V

    Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
    34,40 €  / Stück*
  • ZZ35S

    Abdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
    10,80 €  / Stück*
  • KU9S115YE

    Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
    95,50 €  / Stück*
  • KU9S115YZ

    Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
    954,20 €  / Stück*
  • KU9S20YE

    Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
    67,80 €  / Stück*
  • KU9S20YZ

    Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
    677,40 €  / Stück*
  • KU9S40SBE

    Leitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
    47,00 €  / Stück*
  • KU9S40SBZ

    Leitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
    470,30 €  / Stück*
  • KU9S80SBE

    Leitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
    54,00 €  / Stück*
  • KU9S80SBZ

    Leitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
    539,50 €  / Stück*
  • KU9S80YE

    Y-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
    85,20 €  / Stück*
  • KU9S80YZ

    Y-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
    852,20 €  / Stück*
  • ZY02PV

    Bestückungspaket, univers Z, 10mm², PV-Über./Kaskade, ZTP 750mm bis 32A Dauerstrom
    154,70 €  / Stück*
  • ZY12PV

    Bestückungspaket, univers Z, 16mm², PV-Über./Kaskade, ZTP 750mm bis 44A Dauerstrom
    250,60 €  / Stück*
  • ZY3TR

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
    68,60 €  / Stück*
  • ZY3XL

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
    79,70 €  / Stück*
  • ZM15H

    Sammelschienenverbinder, univ.Z, Feld/Feld, ungl. Niveau, 5-p, CU 12x5mm, 250A
    208,23 €  / Stück*
  • ZM25F

    Sammelschienenverbinder, universZ, Feld/Feld, 5-polig, CU 12x10mm, 315A
    43,40 €  / Stück*
  • KU9S10HE

    Sicherungsbox 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
    39,60 €  / Stück*
  • KU9S10HZ

    Sicherungsbox (10x), 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
    395,10 €  / Stück*

Technische Merkmale

Abmes­sungen
  • Höhe
    1050 mm
  • Breite
    250 mm
  • Brei­te/­Dicke Sammelschiene
    5 - 5 mm
  • Höhe Sammelschiene
    12 mm
Werk­stoff
  • RAL Nummer
    9010
Ausstat­tung
  • Anzahl Zähler­plätze <=63 A
    2
  • Anzahl der Leer­plätze
    0
  • Anzahl 3-Punk­t-­Auf­nahmen für SG/TRE
    0
  • Anzahl Reihen
    0
  • Anzahl Felder
    1
  • Anzahl Zähler­feld (Ein­bau­satz)
    1
  • Art des Zähler­felds
    eHZ
Elek­tri­scher Strom
  • Nenn­strom
    63 A
Netz­form
  • Netz­form
    TN-S
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP00
Anschluss
  • Anschluss­quer­schnitt Zähler­zu­gangs­lei­tung
    10 - 10 mm²
  • Anschluss­quer­schnitt Zähler­aus­gangs­lei­tung
    10 - 10 mm²
  • Art der Sammelschie­nen­e­in­spei­se­klemme
    Ohne Sammelschie­nen­e­in­spei­se­klemme
Archi­tektur
  • Polan­zahl
    5
Konnek­ti­vität
  • Anschlussart
    Sammelschiene

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - universZ Meterplate complete (english)
PDF
3,39 MB
Hager REACH declaration ZH3EF12
PDF
Hager RoHS Report ZH3EF12
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

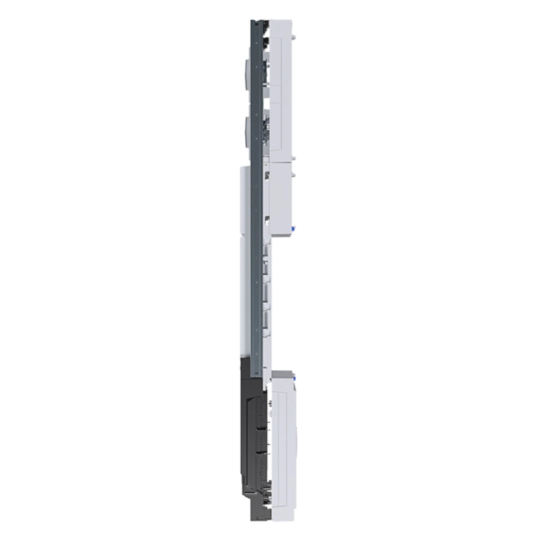

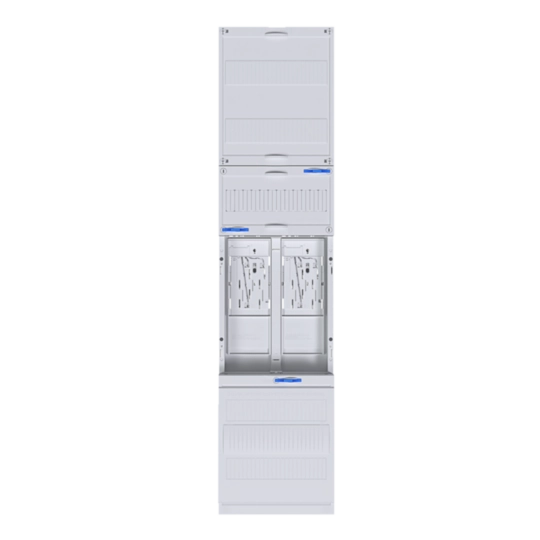

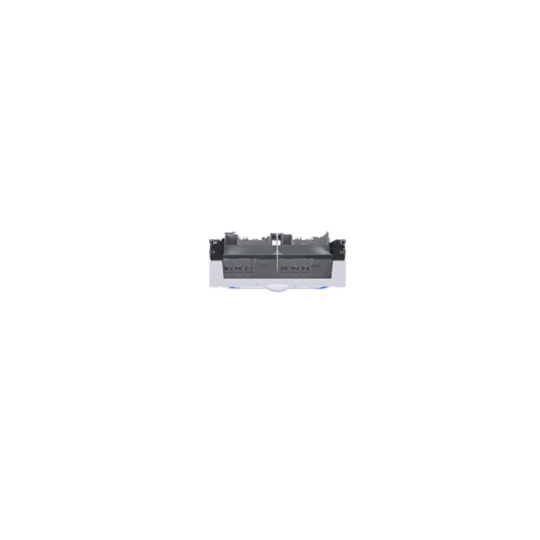

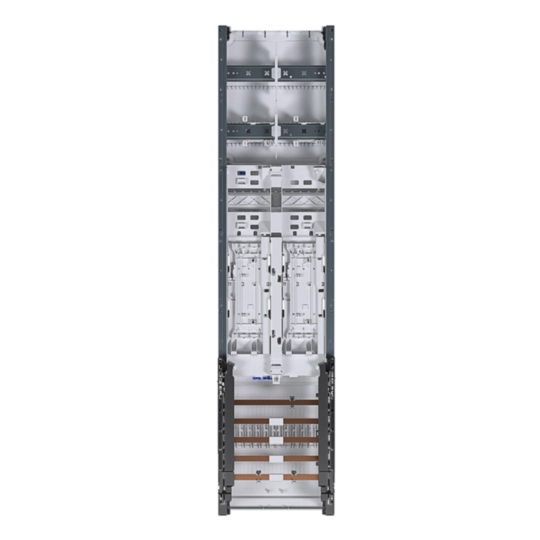

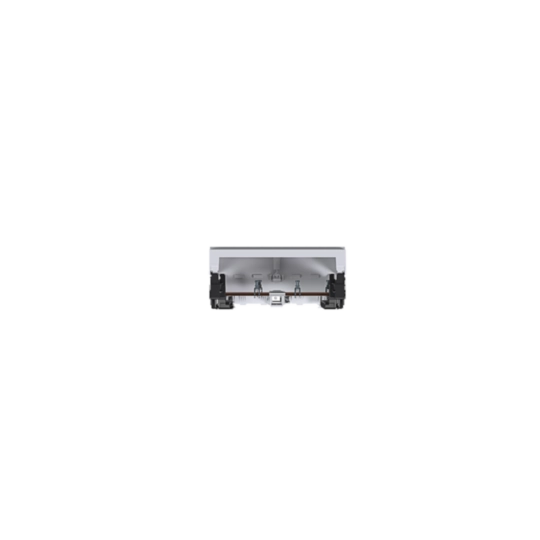

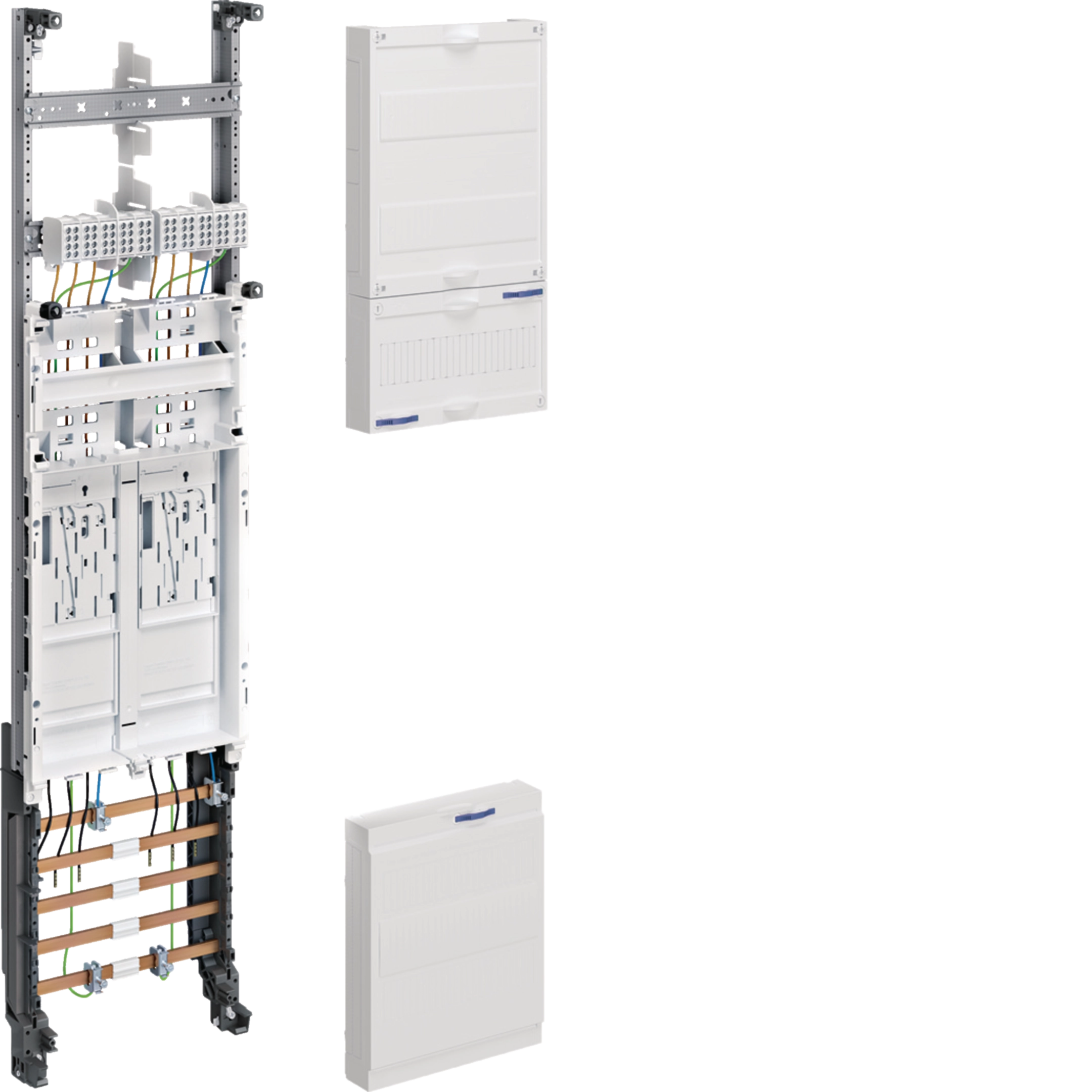

    Bild ZH3EF12 | Hager Deutschland

    Produktbild ZH3EF12

  • Produktdatenblatt

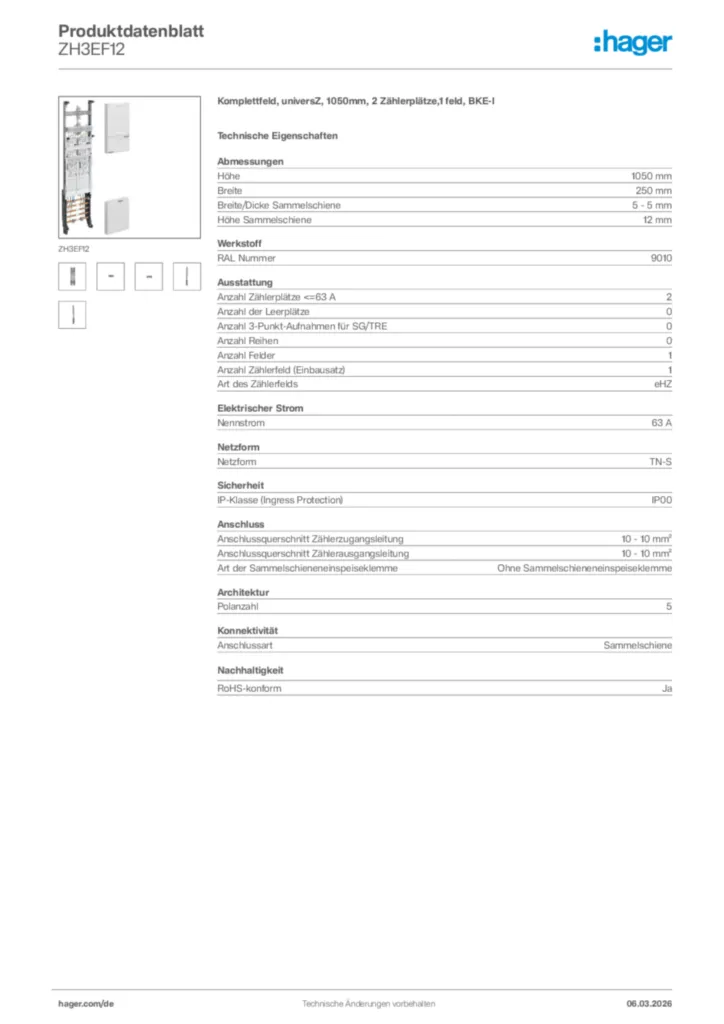

    Bild Hager Produktdatenblatt ZH3EF12 | Hager Deutschland

    Hager Produktdatenblatt ZH3EF12

    Komplettfeld, universZ, 1050mm, 2 Zählerplätze,1 feld, BKE-I

    PDF

  • Bedienungsanleitung

    Bild Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016) | Hager Deutschland

    Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)

    BKE-I für eHZ

    PDF
    3,18 MB

  • Montageanleitung

    Bild Montageleitung univers Z Innenausbau | Hager Deutschland

    Montageleitung univers Z Innenausbau

    Montageanleitung International 2022-11-23

    PDF
    15,39 MB

  • Tipps

    Bild Hager Tipp 44 | Hager Deutschland

    Hager Tipp 44

    Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)

    PDF
    12,81 MB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Zählerplatz-Konfigurator ZPlan | Hager Deutschland

    Zählerplatz-Konfigurator ZPlan

    Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

    URL

  • Konformitätserklärung

    Bild Konformitätserklärung de-DE, en-GB 2025-08-12 | Hager Deutschland

    Konformitätserklärung de-DE, en-GB 2025-08-12

    PDF
    444,52 kB
