Das Hager Komplettfeld univers Z mit 1 Zählerplatz und BKE-I, Höhe 1050mm, einteilig, bietet eine robuste Lösung für elektrische Messsysteme. Es ist für die Installation eines Zählers ausgelegt, unterstützt Kabel bis 16mm² und ermöglicht eine einfache Montage und Wartung. Ideal für den Einsatz in Wohngebäuden und kleinen Gewerbebetrieben.
EAN
3250617685610
Marke
Hager
VPE
1 Stück
Komplettfeld, Zählerfeld, univers Z, 1 ZP, BKE-I, H=1050mm, 1-feldig, 16mm² ZH3E5DS
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenZählerplatz-Konfigurator ZPlan
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Trenn-Reihenklemme 2 Produkte verfügbar -
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 8 Produkte verfügbar -
Zu- und Abgangskabelbaum 1 Produkte verfügbar -
Zubehör für Sammelschienen 2 Produkte verfügbar -
Sammelschienenverbinder 2 Produkte verfügbar
Optionales Zubehör
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
34,40 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,80 € / Stück*
-
ZY14AEHZ
Bestückungspaket für §14a EnWG bei EHZ mit RfZ
119,00 € / Stück* -
ZY14AKBSteuersignal-Klemmleiste für §14a EnWG
35,00 € / Stück*
-
KU9S115YE
Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
539,50 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
85,20 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
852,20 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl der Leerplätze1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
-
Art des ZählerfeldseHZ
-
Multimedia Feld BereichOhne
Elektrischer Strom
-
Bemessungsstrom IN63 A
Netzform
-
NetzformTN-S
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
-
Art der SammelschieneneinspeiseklemmeOhne Sammelschieneneinspeiseklemme
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

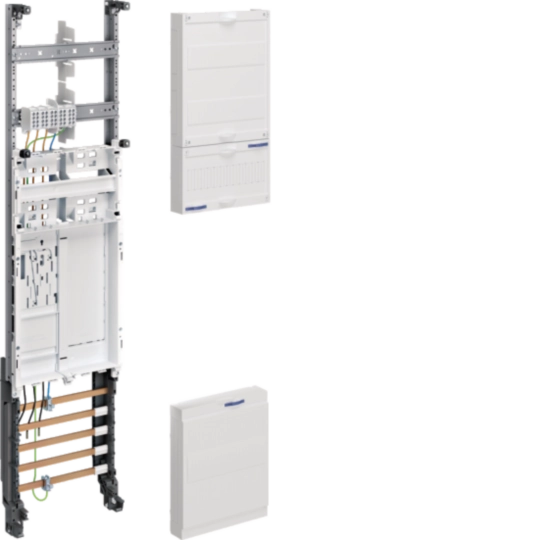

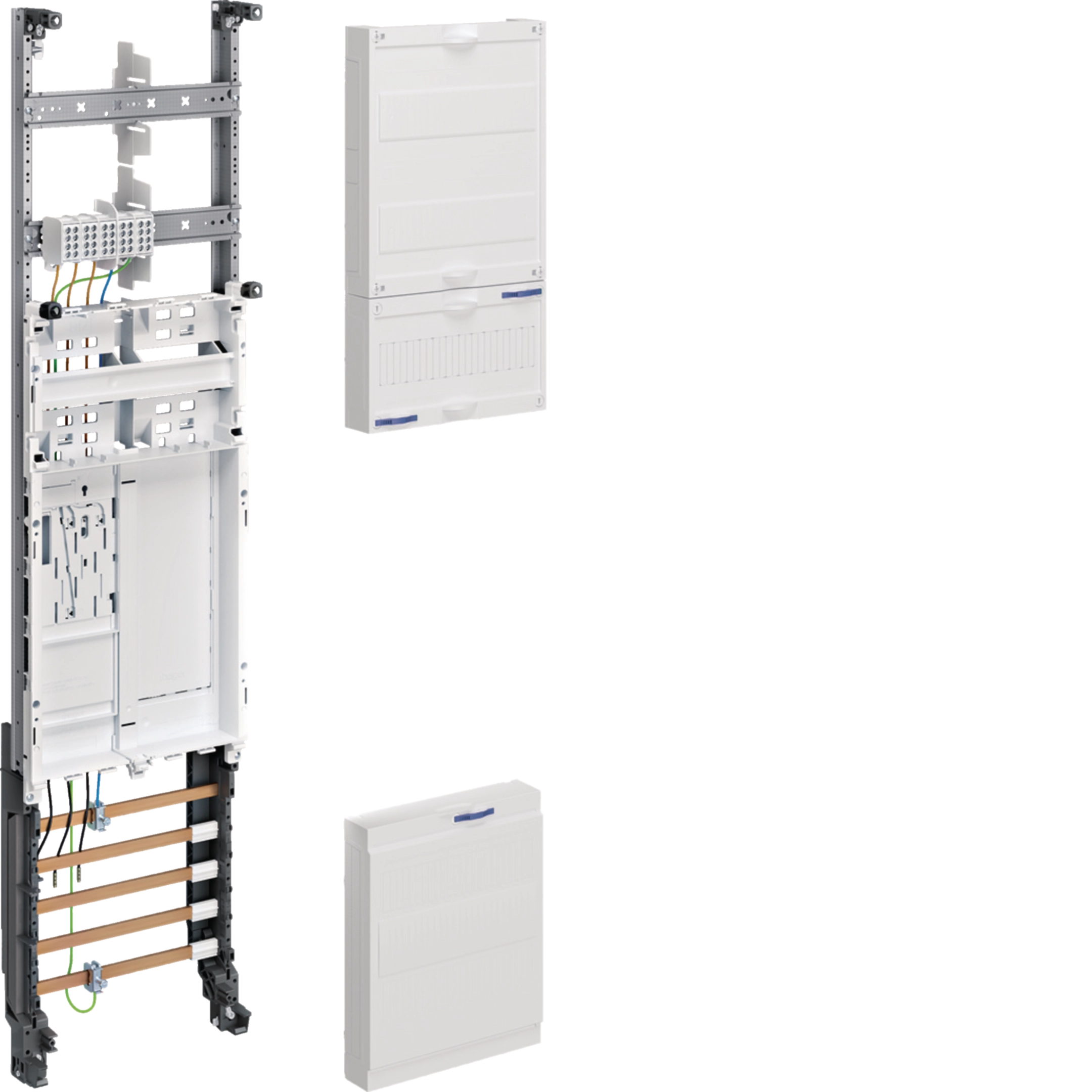

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZH3E5DS
-

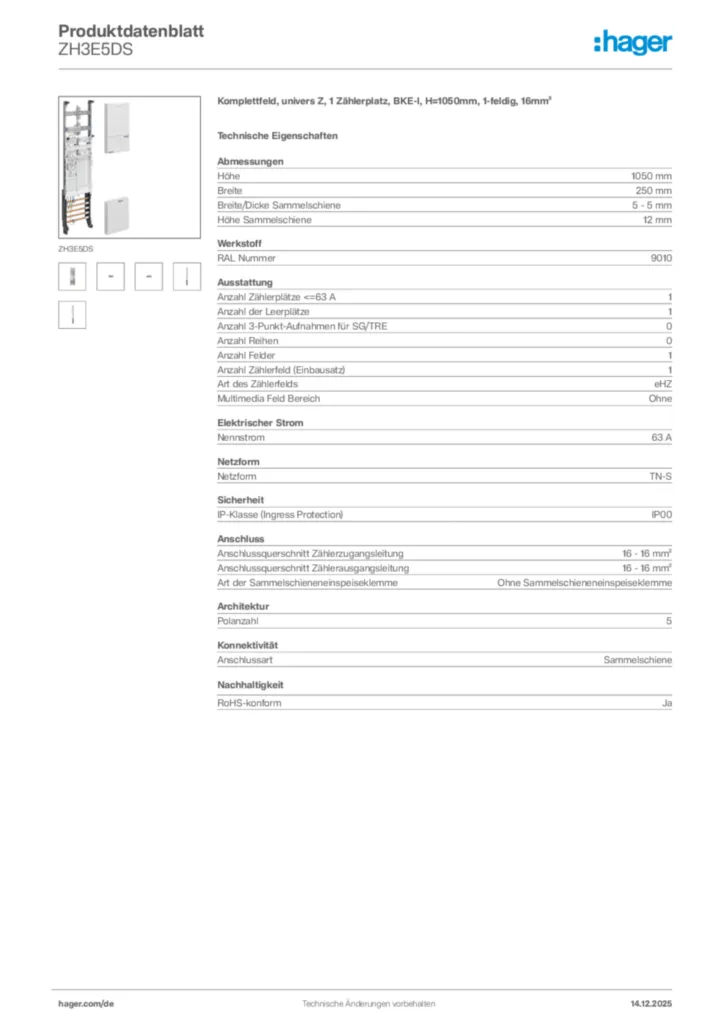

Produktdatenblatt
Hager Produktdatenblatt ZH3E5DS
Komplettfeld, univers Z, 1 Zählerplatz, BKE-I, H=1050mm, 1-feldig, 16mm²
PDF -
Bedienungsanleitung
Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)
BKE-I für eHZ
PDF3,18 MB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04
Tipps de-DE 2026-05-21
PDF4,91 MB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
Konformitätserklärung en-GB 2026-08-04
PDF691,76 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
ZPlan
Mobile Planung einer Zählerplatzanlage vor Ort. TAB-konform in jeder Stadt Deutschlands.
