Komplettschrank,universZ,2ZP,BKE-I,OKK,VT5,APZ,SLS 25A,ESA,1100x550x205mm,IP44 ZB32EZ11PN
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 19 Produkte verfügbar -
Plantasche 6 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Lackstift 2 Produkte verfügbar -
Schrankverbindungen 3 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe205 mm
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A2
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen5
-
Multimedia Feld BereichOhne
-
NAR Zählerfeld Montage vonLeitungsschutzschalter 1-polig 25 kA
-
Anzahl Sammelschienendurchführungen2
-
IP-Klasse (Ingress Protection)IP44
-
MontageartAufputz
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
FarbeReinweiß
-
RAL Nummer9010
-
NetzformTN-S
-
Anzahl Verteilerfeld1
-
Anzahl der RJ45 Anschlüsse2
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene, Klemme
Downloads
-
Produktdatenblatt

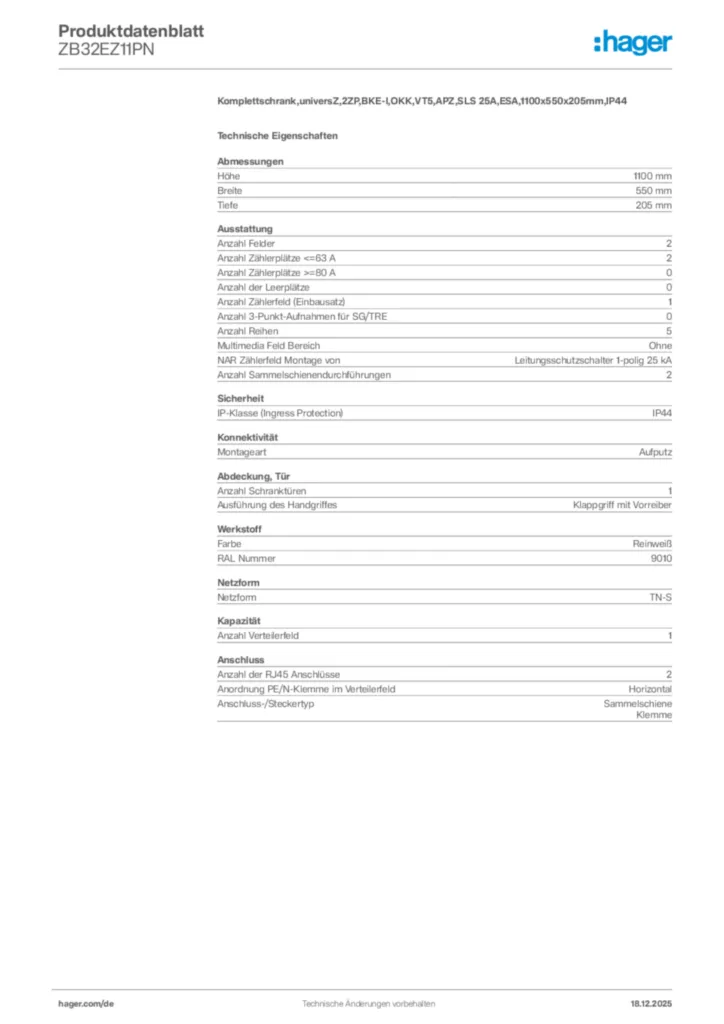

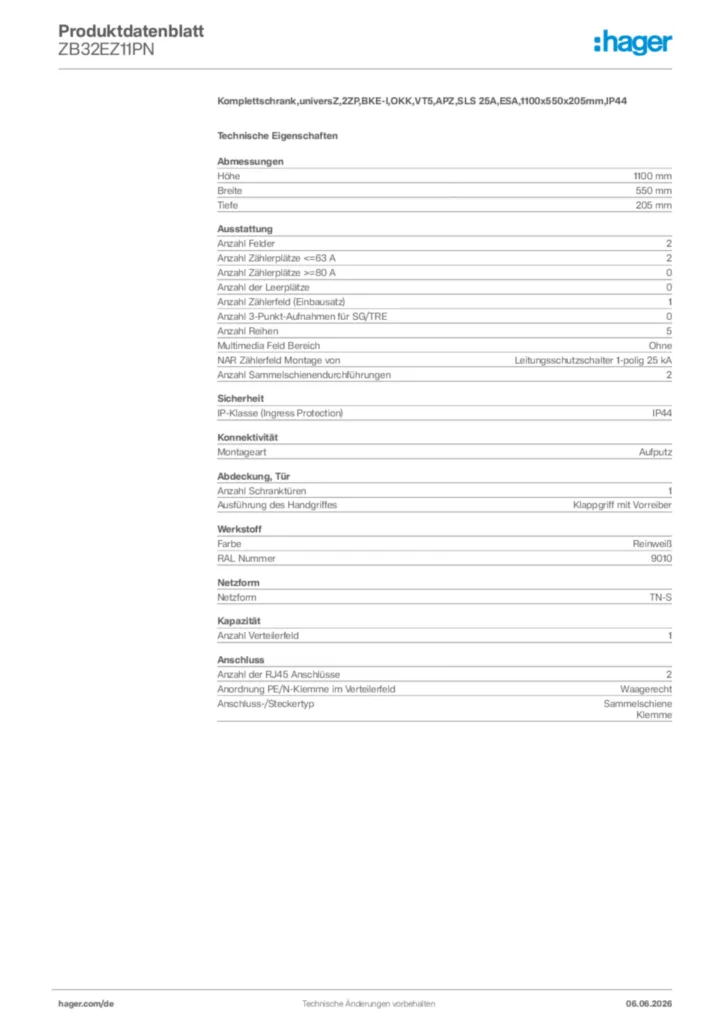

Hager Produktdatenblatt ZB32EZ11PN
Komplettschrank,universZ,2ZP,BKE-I,OKK,VT5,APZ,SLS 25A,ESA,1100x550x205mm,IP44
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)
BKE-I für eHZ
PDF3,18 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB
Montageanleitung für ZB3xx, ZU3xx, ZU5xx, ZZ842A - Schränke, Verteilungen, univers Z, Zubehör (multi-language, Stand: 08.2019)
Bedienungsanleitung de-DE 2020-01-01
PDF16,27 MB
Montageanleitung für ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZMxx, ZSxx, ZUxx, ZZxx - Schränke, Komplettfelder, Einbausätze, Verteilerfeld, Haubentürme (Stand: 07.2011)
Anpassung univers N/Z
PDF2,49 MB -
Montageanleitung
Montageanleitung für ZB3xx, ZH3xx, ZH5xx, ZK3Exx, ZL3Exx, ZUxx, ZZ84xx - Schränke, Verteilerfelder, Zubehör (Stand: 04.2017)
Montageanleitung de-DE 2020-01-01
PDF15,16 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Produktinformation
Umstellung RJ45-Buchse und Patchleitung
20DE0163
PDF233,88 kB
