Zähleranschlusssäule 205, universZ, 1 ZP, 1 SG, 3-Punkt, 4-pol, Leerplatz, HAK ZAS205EY8

Name: ZAS205EY8
Brand: Hager
SKU: ZAS205EY8

EAN

3250611071624

Marke

Hager

VPE

1 Stück

Preis

Preis auf Anfrage

Produkt nicht mehr lieferbar

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Quick-Connect Klemme 4 Produkte verfügbar
Zubehör/Ersatzteile für Klemmen 1 Produkte verfügbar
Verteilerbaugruppe für Geräteaufbau 2 Produkte verfügbar
Hauptleitungsklemme 2 Produkte verfügbar
Zubehör 1 Produkte verfügbar
Zählerfeld 6 Produkte verfügbar

Technische Merkmale

Höhe

2010 mm
Breite

583 mm
Tiefe

277 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

Anzahl Felder

2
Anzahl Zählerplätze <=63 A

1
Anzahl Zählerplätze >=80 A

0
Anzahl Zählerfeld (Einbausatz)

1
Anzahl 3-Punkt-Aufnahmen für SG/TRE

1
Anzahl Reihen

6

IP-Klasse (Ingress Protection)

IP44
Schutzklasse

Schutzklasse II

Montageart

teilversenkt

Anzahl Schranktüren

1
Anzahl der Schlösser

2
Ausführung des Handgriffes

Schwenkhebelgriff

Farbe

Lichtgrau
RAL Nummer

7035

Anzahl Verteilerfeld

1

Art der Sammelschieneneinspeiseklemme

Bis 16 mm²
Anschlussquerschnitt Zählerzugangsleitung

10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung

10 - 10 mm²
Anzahl der RJ45 Anschlüsse

0

Polanzahl

5

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

Hager REACH declaration ZAS205EY8

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

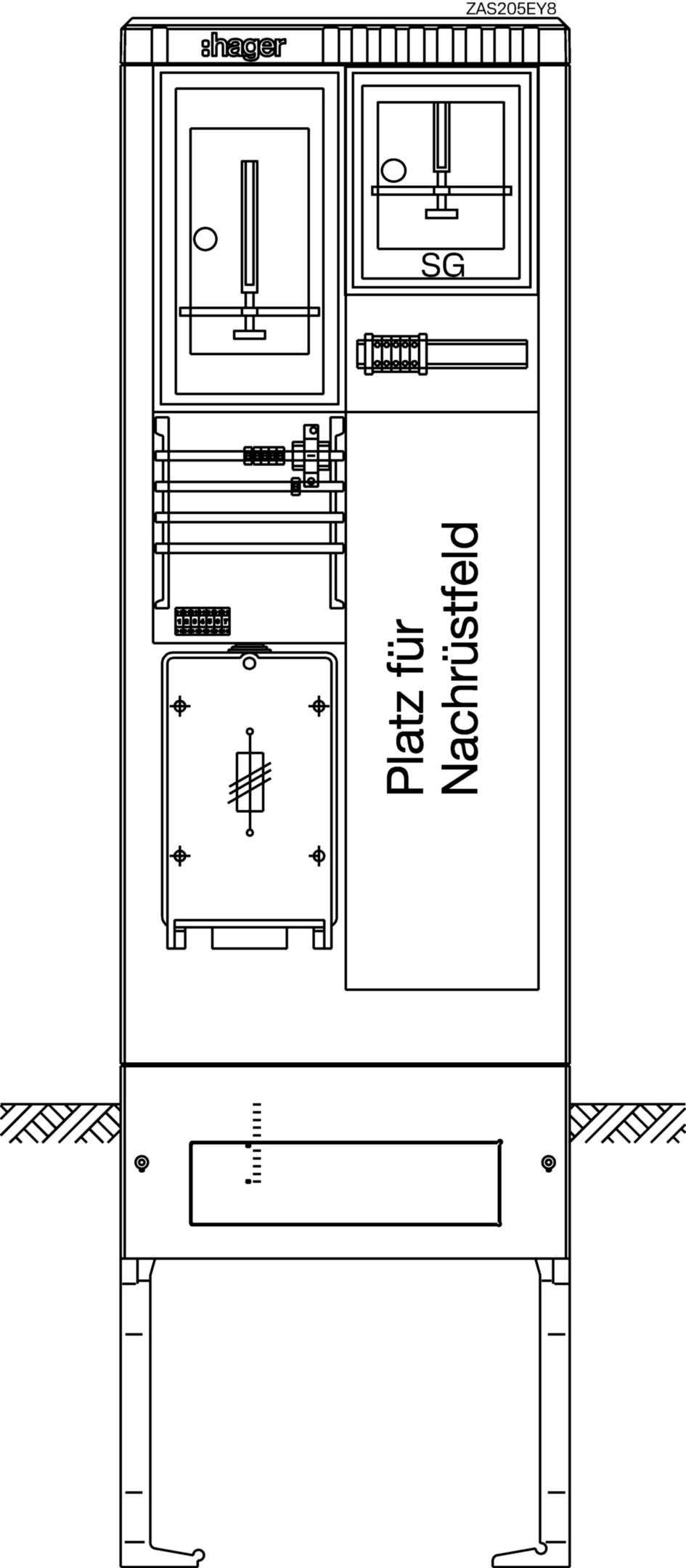

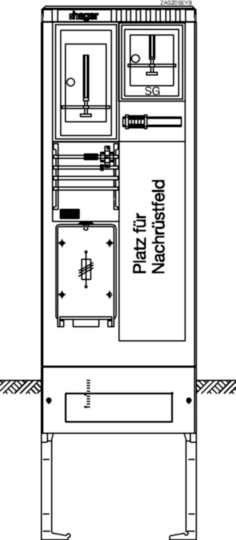

Produktbild ZAS205EY8
Produktdatenblatt

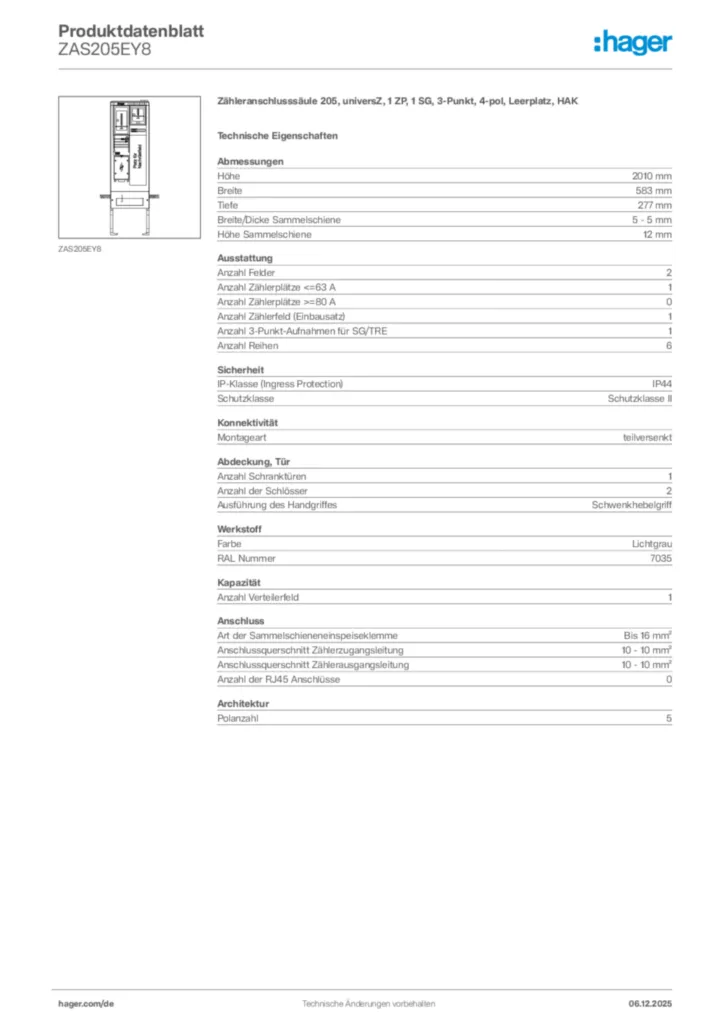

Hager Produktdatenblatt ZAS205EY8

Zähleranschlusssäule 205, universZ, 1 ZP, 1 SG, 3-Punkt, 4-pol, Leerplatz, HAK

PDF
Bedienungsanleitung

Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder

Bedienungsanleitung de-DE 2016-04-25

PDF

192,95 kB

Montageanleitung für ZABxx, ZAF1xx, ZAKxx, ZALxx, ZASxx, ZAY7xx - Schränke, Anschlusssäulen (DE, Stand: 04.2016)

Bedienungsanleitung de-DE 2016-04-05

PDF

92,25 kB

Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)

Bedienungsanleitung de-DE 2020-01-01

PDF

9,15 kB

Montageanleitung für ZAY95075 - Sockelfüller, Zubehör

Bedienungsanleitung de-DE 2022-02-01

PDF

150,99 kB
Montageanleitung

Montageanleitung für Türgriff KVS/ZAS

Montageanleitung International 2020-01-01

PDF

628,68 kB

Mehr Downloads

Ausschreibungstext

Zähleranschlusssäule 205, universZ, 1 ZP, 1 SG, 3-Punkt, 4-pol, Leerplatz, HAK

Bestückte Zähleranschlusssäule nach DIN EN 61439 mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab.
Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.
Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie (Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB).
Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-1 für Zähler und Tarifschaltgerät (TSG). TSG-Plätze können mit einer IP54-Abdeckung nachgerüstet werden. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Höhe: 2010 mm
Breite: 583 mm
Tiefe: 277 mm
Anzahl Felder: 2
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Ausführung des Handgriffes: Schwenkhebelgriff
Farbe: Lichtgrau
RAL Nummer: 7035

Fabrikat : Hager oder gleichwertig
Artikel : ZAS205EY8
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
