Hausanschlusssäule, Baureihe 115, 1x3NH2, Durchschleif-Variante ZAN115CAD
EAN
3250611070771
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Produkt nicht mehr lieferbar
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil/Dach für Gehäuse 2 Produkte verfügbar -
Zubehör 6 Produkte verfügbar -
Schließsystem 1 Produkte verfügbar
Optionales Zubehör
-
ZAY90267
Bodenrost, Zubehör, aus Stahlblech, für Baureihe 115/135
152,80 € / Stück* -
ZAY90266Bodenrost, Zubehör, aus Stahlblech, für Baureihe 142/162
156,00 € / Stück*
-
ZAY95075
Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung
44,80 € / Stück* -
ZAY49468Profilhalbzylinder mit 4-Kant, VPE = 1 Stück
87,70 € / Stück* -
ZAY95000Satz V-Klemmen für HAK K12, Set aus 5 V-Klemmen
54,20 € / Stück* -
ZAY95029Satz Doppel-V-Klemmen für HAK K12, Set aus 4 Doppel-V-Klemmen
92,30 € / Stück* -
ZAY95148Zugangsklemmen für HAK K3/K4, Set aus 4 V-Klemmen
39,00 € / Stück* -
ZAY95183Abgangsklemmen für HAK K3/K4, Set aus 6 Flachrahmenklemmen
50,50 € / Stück*
-
ZAY50994
Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
28,30 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1150 mm
-
Breite360 mm
-
Tiefe360 mm
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
Montageartteilversenkt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
Werkstoff
-
RAL Nummer7035
-
FarbeLichtgrau
-
WerkstoffGlasfaserverstärkter Kunststoff
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
Downloads
-

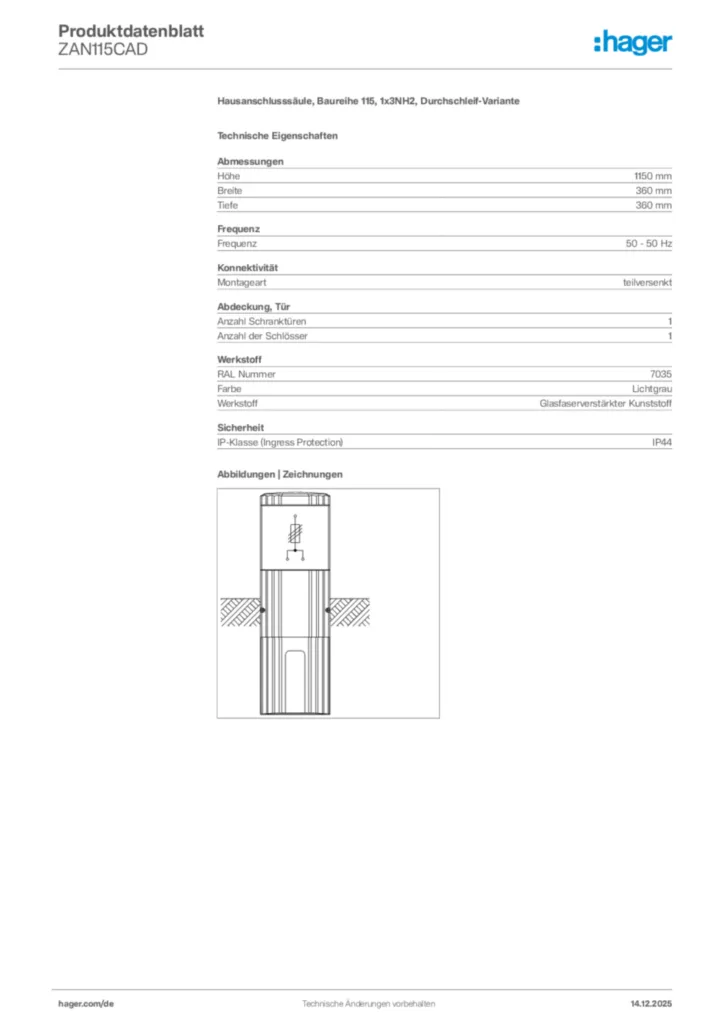

Produktdatenblatt
Hager Produktdatenblatt ZAN115CAD
Hausanschlusssäule, Baureihe 115, 1x3NH2, Durchschleif-Variante
PDF -
Bedienungsanleitung
Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2020-01-01
PDF9,15 kB
Montageanleitung für ZAN115CAD - Hausanschlusssäule (DE, Stand: 04.2016)
Bedienungsanleitung de-DE 2016-04-06
PDF133,50 kB
Montageanleitung für ZAN115CAD - Hausanschlusssäule (DE, Stand: 04.2016)
Bedienungsanleitung de-DE 2016-04-06
PDF264,80 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB
Mehr Downloads
Ausschreibungstext
Hausanschlusssäule, Baureihe 115, 1x3NH2, Durchschleif-Variante
Bestückte Verteilersäule rund als Hausanschlusssäule, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Profiliertes Gehäuse im Rippendesign. Mit NH-Sicherungsunterteil und Berührungsschutzabdeckung, aushängbare Stecktüren, Einfachschließung mit Profilhalbzylindern (Grundausführung), andere Schließung je nach VNB-Ausführung. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1150 mm
Breite: 360 mm
Tiefe: 360 mm
Frequenz: 50 - 50 Hz
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
RAL Nummer: 7035
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
IP-Klasse (Ingress Protection): IP44
Fabrikat : Hager oder gleichwertig
Artikel : ZAN115CAD
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bestückte Verteilersäule rund als Hausanschlusssäule, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Profiliertes Gehäuse im Rippendesign. Mit NH-Sicherungsunterteil und Berührungsschutzabdeckung, aushängbare Stecktüren, Einfachschließung mit Profilhalbzylindern (Grundausführung), andere Schließung je nach VNB-Ausführung. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1150 mm
Breite: 360 mm
Tiefe: 360 mm
Frequenz: 50 - 50 Hz
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
RAL Nummer: 7035
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
IP-Klasse (Ingress Protection): IP44
Fabrikat : Hager oder gleichwertig
Artikel : ZAN115CAD
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
