Kabelverteilerschrank (Leerschrank), für univers N, IP44, 1355 x 1110 x 315 mm ZAL84U
Kabelverteilerschrank für universN, Maße: 1355 x 1110 x 315 mm, geeignet für den Außenbereich. Ausgestattet mit einem robusten Gehäuse, das optimalen Schutz gegen Umwelteinflüsse bietet. Der Schrank ist konform mit IP44, was ihn gegen Fremdkörper und Spritzwasser schützt. Ideal für die Installation und Sicherheit in Außenanwendungen.
EAN
3250611073192
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
3.021,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Abschottung 1 Produkte verfügbar -
Zubehör 2 Produkte verfügbar -
Türzubehör 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 1 Produkte verfügbar -
Plantasche 1 Produkte verfügbar
Optionales Zubehör
-
UZ90T1
Abschottung, universN, senkrecht, 1350mm, bis Tiefe 275mm
37,90 € / Stück*
-
ZAY69846
Türöffnungsbegrenzer, Zubehör
60,70 € / Stück*
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1355 mm
-
Breite1110 mm
-
Tiefe315 mm
-
Materialdicke Seitenwand3,5 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
Schließungstyp3-Punkt Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder4
-
Anzahl der Öffnungen für Flanschplatten4
-
Anzahl Reihen8
Installation, Montage
-
Montage aufEingrabsockel
-
Geeignet für AussenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser2
-
Mit transparentem Deckel/TürNein
Spannung
-
Nennspannung230 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAL84U
-

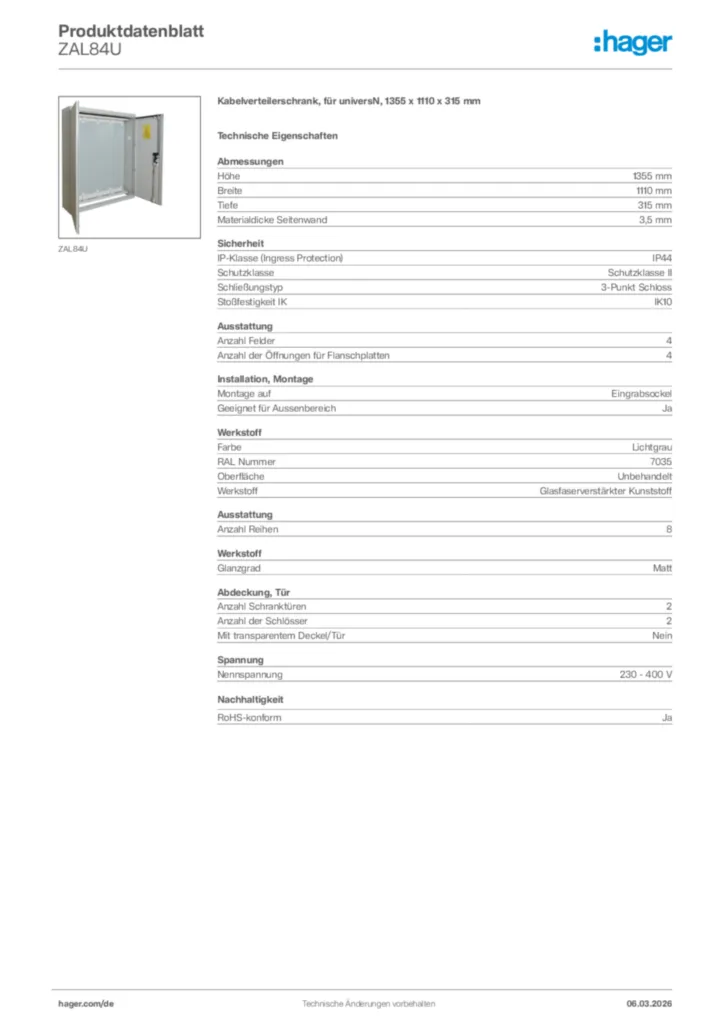

Produktdatenblatt
Hager Produktdatenblatt ZAL84U
Kabelverteilerschrank, für universN, 1355 x 1110 x 315 mm
PDF -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97,85 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
6LE007349A
Montageanleitung International 2020-04-02
PDF2,48 MB
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Datenblatt
Datenblatt de-DE 2025-07-30
PDF966,46 kB
Datenblatt de-DE 2025-07-30
PDF1,31 MB
Datenblatt en-GB 2025-07-30
PDF1,71 MB
Datenblatt en-GB 2025-07-30
PDF1010,49 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-08-07
PDF151,09 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY50994Profilhalbzylinder, Zubehör, mit 2 SchlüsselnPreis28,30 €/ Stück * -
2
ZAY78842Doppelschließung, Zubehör, komplett, ohne ProfilhalbzylinderPreis66,70 €/ Stück * -
3
ZAY95075Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der SchwitzwasserbildungPreis44,80 €/ Stück * -
4
ZAX016Bodenaufbausockel, KVS, Größe 2, Höhe: 250 mmPreis827,60 €/ Stück * -
5
ZAX006Eingrabsockel, KVS, Bausatz, Größe 1, Höhe: 900 mmPreis758,40 €/ Stück *
Ausschreibungstext
Kabelverteilerschrank, für universN, 1355 x 1110 x 315 mm
Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, vorbereitet für den Einbau von univers N. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher.
Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.
Höhe: 1355 mm
Breite: 1110 mm
Tiefe: 315 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 4
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL84U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, vorbereitet für den Einbau von univers N. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher.
Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.
Höhe: 1355 mm
Breite: 1110 mm
Tiefe: 315 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 4
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL84U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
