Verteilersäule, Baureihe 177, leer, 1710 x 838.5 x 277 mm ZAL177

EAN
3250611070665
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
1.472,90 €
/ Stück *
1.472,90 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Verteilersäule, Baureihe 177, leer, 1710 x 838.5 x 277 mm

ZAL177

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
ZAY95075
ZAY95075
Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung
44,80 €/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Mehr sehen (13)
    • Quick-­Connect Klemme 4 Produkte verfügbar
    • Zube­hör/Er­satz­teile für Klemmen 1 Produkte verfügbar
    • Haupt­lei­tungs­klemme 2 Produkte verfügbar
    • Internes Monta­ge­zu­behör 1 Produkte verfügbar
    • Zubehör 2 Produkte verfügbar
    • Türzu­behör 1 Produkte verfügbar

    Optionales Zubehör

    • Quick-­Connect Klemme
    • Zube­hör/Er­satz­teile für Klemmen
    • Haupt­lei­tungs­klemme
    • Internes Monta­ge­zu­behör
    • Zubehör
    • Türzu­behör
    • Ober­teil/Dach für Gehäuse
    • Plan­ta­sche
    • KN06N

      Klemmen QC N 6Klemmstellen
      6,01 €  / Stück*
    • KN06E

      Klemmen QC PE 6Klemmstellen
      6,01 €  / Stück*
    • FZ381

      Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
      23,30 €  / Stück*
    • FZ383

      Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
      33,90 €  / Stück*
    • KN00A

      Klemmenträger QC Universaladapter
      4,91 €  / Stück*
    • KH23C

      Hauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
      23,90 €  / Stück*
    • KH25C

      Hauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
      39,30 €  / Stück*
    • ZAY53T

      Befestigungssatz, KVS, für Einbaufeld ZAL157/177, mit Membranflansch
      462,50 €  / Stück*
    • ZAY55517

      Schaltschrankheizung, Zubehör, 120 - 240 VAC, 50 W, thermostatisch gesteuert
      259,70 €  / Stück*
    • ZAY98536

      Schaltschrankheizung, Zubehör, 120-240VAC, 50W, mit Thermostat und Vorsicherung
      461,80 €  / Stück*
    • ZAY69846

      Türöffnungsbegrenzer, Zubehör
      60,70 €  / Stück*
    • ZAY90275

      Bodenrost, Zubehör, aus Stahlblech, für Baureihe 157/177/207
      275,70 €  / Stück*
    • FZ818

      Plantasche, Kunststoff, DIN A4, selbstklebend
      35,00 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      1710 mm
    • Breite
      839 mm
    • Tiefe
      277 mm
    • Mate­ri­al­dicke Seiten­wand
      5 mm
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP44
    • Schutz­klasse
      Schutz­klasse II
    • Schlie­ßungstyp
      3-Punkt Schloss
    • Stoß­fes­tig­keit IK
      IK10
    Ausstat­tung
    • Anzahl Felder
      3
    • Anzahl der Öffnungen für Flansch­platten
      0
    • Anzahl Reihen
      5
    Instal­la­tion, Montage
    • Montage auf
      Eingrab­so­ckel
    • Geeignet für Aussen­be­reich
      Ja
    Werk­stoff
    • Farbe
      Licht­grau
    • RAL Nummer
      7035
    • Ober­fläche
      Unbe­han­delt
    • Werk­stoff
      Glas­fa­ser­ver­stärkter Kunststoff
    • Glanz­grad
      Matt
    Abde­ckung, Tür
    • Anzahl Schrank­türen
      1
    • Anzahl der Schlösser
      2
    • Mit trans­pa­rentem Deckel/Tür
      Nein
    Span­nung
    • Nenn­span­nung
      230 - 400 V

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-11-24
    PDF
    4,33 MB
    Hager REACH declaration ZAL177
    PDF
    Hager RoHS Report ZAL177
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild ZAL177 | Hager Deutschland

      Produktbild ZAL177

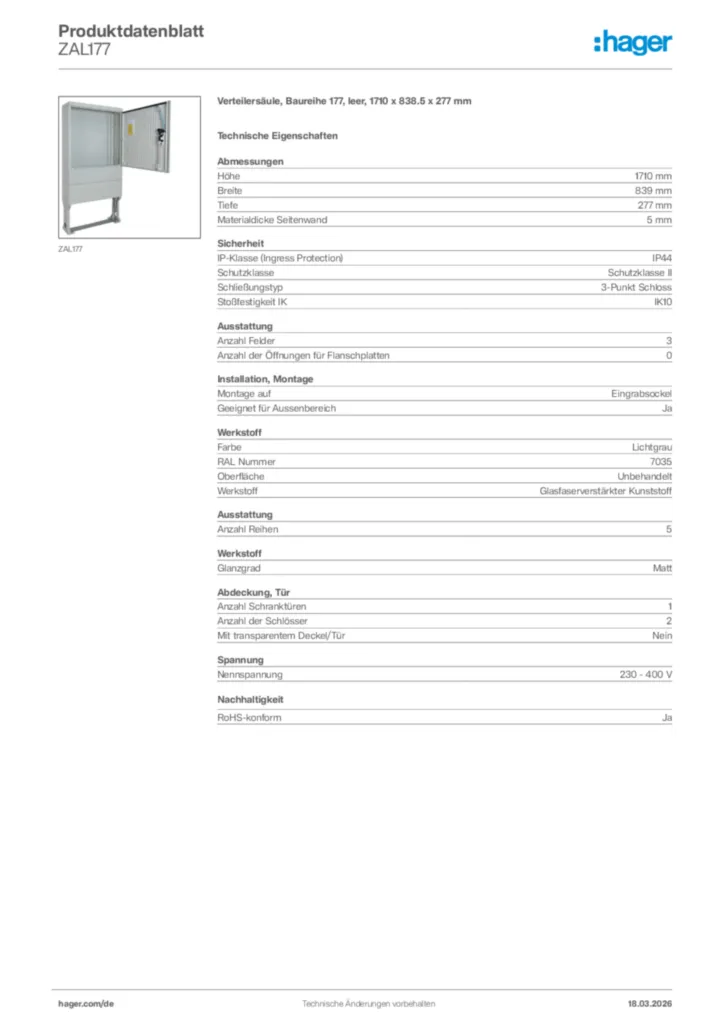

    • Produktdatenblatt

      Bild Hager Produktdatenblatt ZAL177 | Hager Deutschland

      Hager Produktdatenblatt ZAL177

      Verteilersäule, Baureihe 177, leer, 1710 x 838.5 x 277 mm

      PDF

    • Bedienungsanleitung

      Bild Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder | Hager Deutschland

      Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder

      Bedienungsanleitung de-DE 2016-04-25

      PDF
      192,95 kB
      Bild Montageanleitung für ZAY95075 - Sockelfüller, Zubehör | Hager Deutschland

      Montageanleitung für ZAY95075 - Sockelfüller, Zubehör

      Bedienungsanleitung de-DE 2022-02-01

      PDF
      150,99 kB

    • Montageanleitung

      Bild Montageanleitung für Türgriff KVS/ZAS | Hager Deutschland

      Montageanleitung für Türgriff KVS/ZAS

      Montageanleitung International 2020-01-01

      PDF
      628,68 kB

    • Datenblatt

      Bild Datenblatt de-DE 2025-07-04 | Hager Deutschland

      Datenblatt de-DE 2025-07-04

      PDF
      1,56 MB
      Bild Datenblatt en-GB 2025-07-04 | Hager Deutschland

      Datenblatt en-GB 2025-07-04

      PDF
      1,63 MB

    • Tools

      Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

      Hagerplan - Der Ausschreibungstextkonfigurator

      Ausschreiben leicht gemacht

      URL

    • Konformitätserklärung

      Bild Konformitätserklärung de-DE, en-GB 2025-08-12 | Hager Deutschland

      Konformitätserklärung de-DE, en-GB 2025-08-12

      PDF
      444,52 kB
      Bild Konformitätserklärung en-GB 2025-05-27 | Hager Deutschland

      Konformitätserklärung en-GB 2025-05-27

      PDF
      215,94 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen

    Weitere Produkte zu diesem System

      5
    • 1
      ZAY50994 - Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
      ZAY50994
      Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
      Preis
      28,30 €
      / Stück *
      28,30 €
      / Stück *
    • 2
      ZAY78842 - Doppelschließung, Zubehör, komplett, ohne Profilhalbzylinder
      ZAY78842
      Doppelschließung, Zubehör, komplett, ohne Profilhalbzylinder
      Preis
      66,70 €
      / Stück *
      66,70 €
      / Stück *
    • 3
      ZZ35S - Abdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
      ZZ35S
      Abdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
      Preis
      10,80 €
      / Stück *
      10,80 €
      / Stück *
    • 4
      S35V - Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
      S35V
      Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
      Preis
      34,40 €
      / Stück *
      34,40 €
      / Stück *
    • 5
      KN00A - Klemmenträger QuickConnect (QC), Universaladapter
      KN00A
      Klemmenträger QC Universaladapter
      Preis
      4,91 €
      / Stück *
      4,91 €
      / Stück *

    Ausschreibungstext

    Verteilersäule, Baureihe 177, leer, 1710 x 838.5 x 277 mm

    Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule zum Einbau für Montageplatte, Befestigungssatz, Einbaufelder und Zählerfeld. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

    Höhe: 1710 mm
    Breite: 839 mm
    Tiefe: 277 mm
    IP-Klasse (Ingress Protection): IP44
    Schutzklasse: Schutzklasse II
    Schließungstyp: 3-Punkt Schloss
    Anzahl Felder: 3
    Montage auf: Eingrabsockel
    Farbe: Lichtgrau
    RAL Nummer: 7035
    Anzahl Schranktüren: 1
    Anzahl der Schlösser: 2

    Fabrikat : Hager oder gleichwertig
    Artikel : ZAL177
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
