Verteilersäule, Baureihe 205, leer, 2010 x 583 x 277 mm ZAL205
EAN
3250611070702
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Preis
1.336,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Quick-Connect Klemme 3 Produkte verfügbar -
Verteilerbaugruppe für Geräteaufbau 1 Produkte verfügbar -
Internes Montagezubehör 1 Produkte verfügbar -
Türzubehör 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 1 Produkte verfügbar -
Mehr sehen 6 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ381
Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
22,80 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,20 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
5,80 € / Stück*
-
ZAY62T
Befestigungssatz, KVS, für Einbaufeld ZAL205, mit Membranflansch
342,80 € / Stück*
-
ZAY69846
Türöffnungsbegrenzer, Zubehör
59,30 € / Stück*
-
ZAY90274
Bodenrost, Zubehör, aus Stahlblech, für Baureihe 155/175/205
166,30 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,75 € / Stück*
-
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
34,50 € / Stück*
-
KH23CHauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
23,40 € / Stück* -
KH25CHauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
38,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe2010 mm
-
Breite583 mm
-
Tiefe277 mm
-
Materialdicke Seitenwand3,5 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
Schließungstyp3-Punkt Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder2
-
Anzahl der Öffnungen für Flanschplatten0
-
Anzahl Reihen7
Installation, Montage
-
Montage aufEingrabsockel
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Mit transparentem Deckel/TürNein
Spannung
-
Nennspannung230 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAL205
-
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -

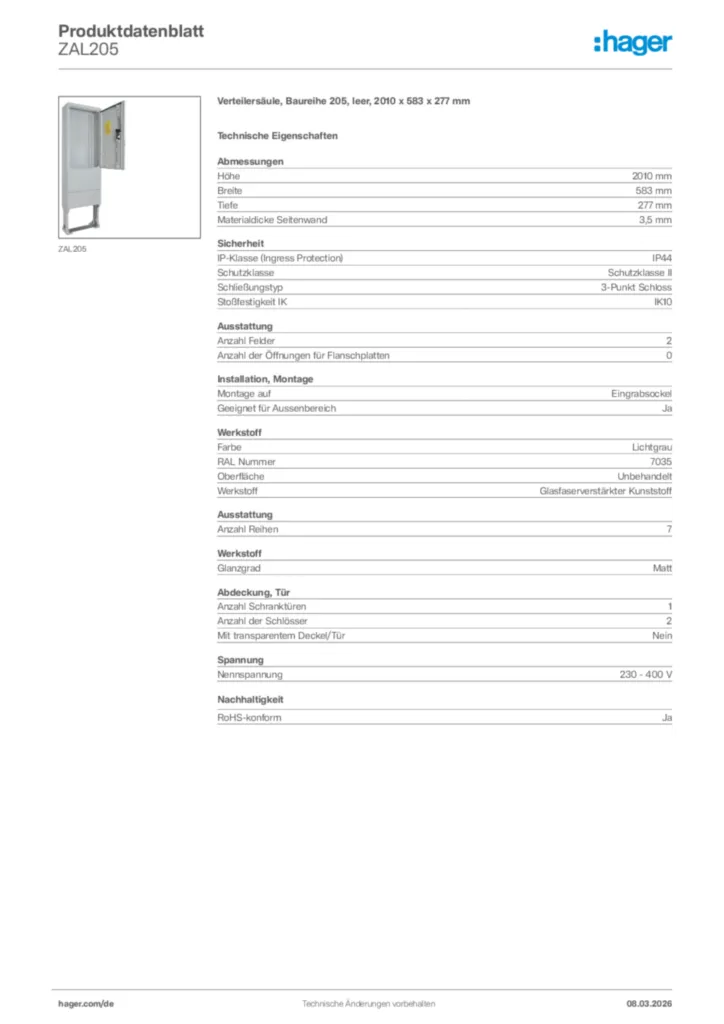

Produktdatenblatt
Produktdatenblatt de-DE 2024-07-25
PDF1,46 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE 2025-02-18
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAL115PVerteilersäule Baureihe 115 rund, mit MP 350x260mm und Stecktür, 1150x360mmPreis704,40 €/ Stück * -
2
ZAL135AVerteilersäule Baureihe 135 rund, leer, mit Steckt, Festplatzausssch, 1350x360mmPreis1.064,50 €/ Stück * -
3
ZAL135PVerteilersäule Baureihe 135 rund, mit MP 550x290mm, Stecktür, 1350x360mmPreis923,30 €/ Stück * -
4
ZAL142Verteilersäule, Baureihe 142, leer, 1420 x 320 x 225 mmPreis699,30 €/ Stück * -
5
ZAL142PVerteilersäule, Baureihe 142, mit Montageplatte, 1420 x 320 x 225 mmPreis740,00 €/ Stück *
Ausschreibungstext
Verteilersäule, Baureihe 205, leer, 2010 x 583 x 277 mm
Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule zum Einbau für Montageplatte, Befestigungssatz, Einbaufelder und Zählerfeld. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 2010 mm
Breite: 583 mm
Tiefe: 277 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 2
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL205
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule zum Einbau für Montageplatte, Befestigungssatz, Einbaufelder und Zählerfeld. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 2010 mm
Breite: 583 mm
Tiefe: 277 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 2
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL205
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
