Verteilersäule, Baureihe 162, mit Montageplatte, 1595 x 320 x 225 mm ZAL162P
EAN
3250611070610
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Preis
794,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
ZAY95075
Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung
43,80 €/ Stück
Optionales Zubehör
-
Quick-Connect Klemme 4 Produkte verfügbar -
Internes Montagezubehör 2 Produkte verfügbar -
Oberteil/Dach für Gehäuse 2 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 1 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ381
Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
22,80 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,20 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
5,80 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
5,80 € / Stück*
-
ZAY41TA
Befestigungssatz, HAS, für Einbaufeld ZAL142/162
169,90 € / Stück* -
ZAY51TABefestigungssatz, KVS, für Einbaufeld ZAL162, mit Membranflansch
174,80 € / Stück*
-
ZAY90266
Bodenrost, Zubehör, aus Stahlblech, für Baureihe 142/162
152,50 € / Stück* -
ZAY90267Bodenrost, Zubehör, aus Stahlblech, für Baureihe 115/135
149,40 € / Stück*
-
KN00A
Klemmenträger QC Universaladapter
4,75 € / Stück*
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
34,50 € / Stück*
-
KH23CHauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
23,40 € / Stück* -
KH25CHauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
38,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1595 mm
-
Breite320 mm
-
Tiefe225 mm
-
Materialdicke Seitenwand3,5 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
SchließungstypSchloss mit Schlüssel
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder1
-
Anzahl der Öffnungen für Flanschplatten0
-
Anzahl Reihen5
Installation, Montage
-
Montage aufEingrabsockel
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Spannung
-
Nennspannung230 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAL162P
-
Bedienungsanleitung
Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2020-01-01
PDF9,15 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Katalog
Strom im Freien
Katalogauszug Februar 2022 (22DE0048)
PDF22,53 MB -
Technische Beilage (single-product)
Technischer Anhang - Strom im Freien
Lizenznehmer: Hager Vertriebsgesellschaft mbH & Co. KG,
uneingeschr��nkt lizenzfreiPDF1,74 MB -

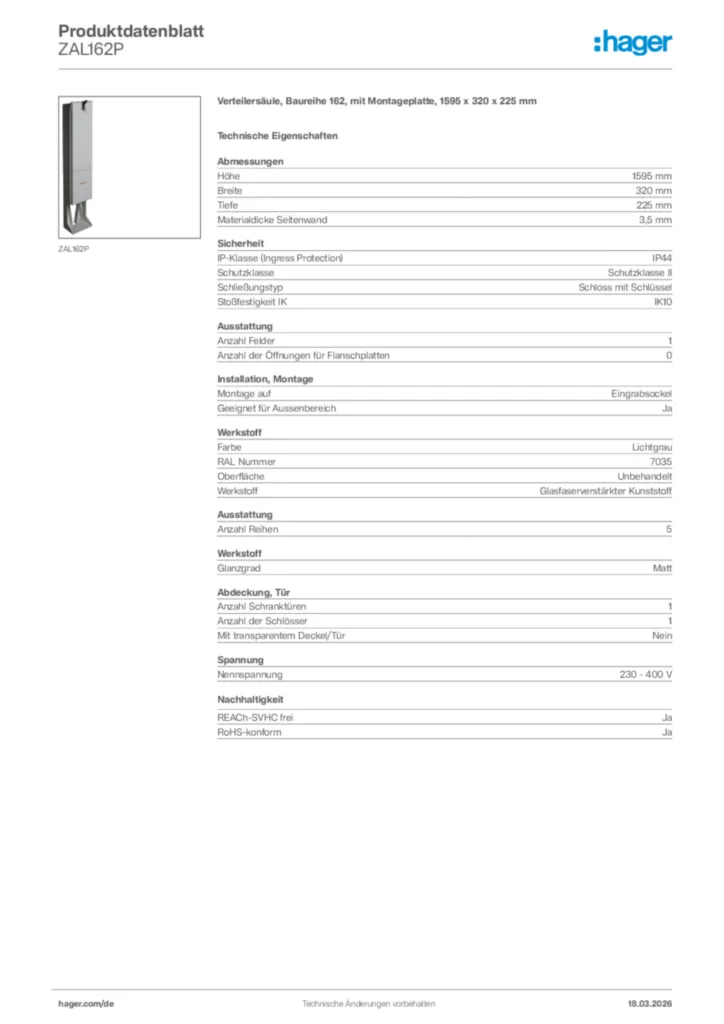

Produktdatenblatt
Produktdatenblatt de-DE 2024-07-25
PDF1,46 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2024-07-10
PDF158,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAL115PVerteilersäule Baureihe 115 rund, mit MP 350x260mm und Stecktür, 1150x360mmPreis704,40 €/ Stück * -
2
ZAL135AVerteilersäule Baureihe 135 rund, leer, mit Steckt, Festplatzausssch, 1350x360mmPreis1.064,50 €/ Stück * -
3
ZAL135PVerteilersäule Baureihe 135 rund, mit MP 550x290mm, Stecktür, 1350x360mmPreis923,30 €/ Stück * -
4
ZAL135PAVerteilersäule, Baureihe 135, Montageplatte (200mm x 537mm), FestplatzausschnittPreis1.189,90 €/ Stück * -
5
ZAL142Verteilersäule, Baureihe 142, leer, 1420 x 320 x 225 mmPreis699,30 €/ Stück *
Ausschreibungstext
Verteilersäule, Baureihe 162, mit Montageplatte, 1595 x 320 x 225 mm
Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule zum Einbau für Montageplatte, Befestigungssatz und Einbaufelder. Profiliertes Gehäuse im Rippendesign, aushängbare Stecktür, Einfachschließung mit Profilhalbzylindern, Doppelschließung ist möglich. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1595 mm
Breite: 320 mm
Tiefe: 225 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 1
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : ZAL162P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verteilersäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Leersäule zum Einbau für Montageplatte, Befestigungssatz und Einbaufelder. Profiliertes Gehäuse im Rippendesign, aushängbare Stecktür, Einfachschließung mit Profilhalbzylindern, Doppelschließung ist möglich. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Verteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1595 mm
Breite: 320 mm
Tiefe: 225 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 1
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : ZAL162P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
