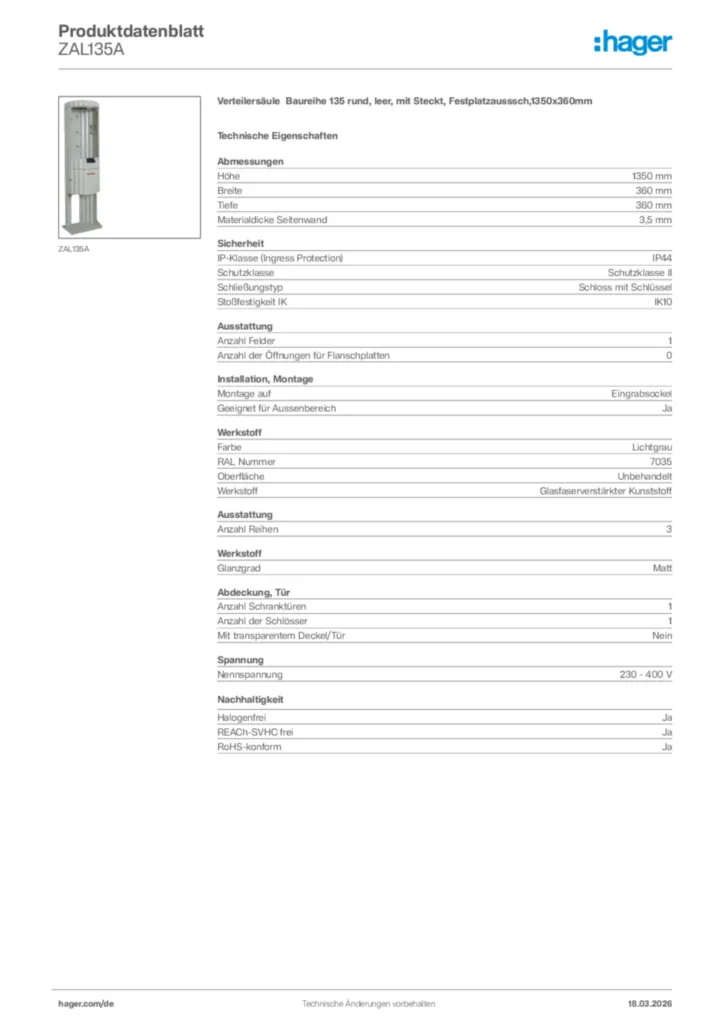

Verteilersäule Baureihe 135 rund, leer, mit Steckt, Festplatzausssch,1350x360mm ZAL135A
EAN
3250611070481
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
1.064,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
ZAY95075
Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung
43,80 €/ Stück
Optionales Zubehör
-
Oberteil/Dach für Gehäuse 1 Produkte verfügbar -
Zubehör 5 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ZAY90267
Bodenrost, Zubehör, aus Stahlblech, für Baureihe 115/135
149,40 € / Stück*
-
U84T
Isolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,30 € / Stück* -
ZAY95000Satz V-Klemmen für HAK K12, Set aus 5 V-Klemmen
53,00 € / Stück* -
ZAY95029Satz Doppel-V-Klemmen für HAK K12, Set aus 4 Doppel-V-Klemmen
90,20 € / Stück* -
ZAY95148Zugangsklemmen für HAK K3/K4, Set aus 4 V-Klemmen
38,10 € / Stück* -
ZAY95183Abgangsklemmen für HAK K3/K4, Set aus 6 Flachrahmenklemmen
49,40 € / Stück*
-
ZAY19M
Montageplatte, KVS, für Steckdosenkombination, Kunststoff
96,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite360 mm
-
Tiefe360 mm
-
Materialdicke Seitenwand3,5 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
SchließungstypSchloss mit Schlüssel
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder1
-
Anzahl der Öffnungen für Flanschplatten0
-
Anzahl Reihen3
Installation, Montage
-
Montage aufEingrabsockel
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Spannung
-
Nennspannung230 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAL135A
-
Bedienungsanleitung
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Katalog
Strom im Freien
Katalogauszug Februar 2022 (22DE0048)
PDF22,53 MB -
Technische Beilage (single-product)
Technischer Anhang - Strom im Freien
Lizenznehmer: Hager Vertriebsgesellschaft mbH & Co. KG,
uneingeschr��nkt lizenzfreiPDF1,74 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAL115PVerteilersäule Baureihe 115 rund, mit MP 350x260mm und Stecktür, 1150x360mmPreis704,40 €/ Stück * -
2
ZAL135PVerteilersäule Baureihe 135 rund, mit MP 550x290mm, Stecktür, 1350x360mmPreis923,30 €/ Stück * -
3
ZAL135PAVerteilersäule, Baureihe 135, Montageplatte (200mm x 537mm), FestplatzausschnittPreis1.189,90 €/ Stück * -
4
ZAL142Verteilersäule, Baureihe 142, leer, 1420 x 320 x 225 mmPreis699,30 €/ Stück * -
5
ZAL142PVerteilersäule, Baureihe 142, mit Montageplatte, 1420 x 320 x 225 mmPreis740,00 €/ Stück *
Ausschreibungstext
Verteilersäule Baureihe 135 rund, leer, mit Steckt, Festplatzausssch,1350x360mm
Ortsfeste Stromverteilersäule rund für Festplatzsäulen und Markplatzsäulen, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die DIN VDE 0100 Teil 722 regelt die Installation für fliegende Bauten, Wagen und Wohnwagen nach Schaustellerart. Stromverteilersäule mit Festplatzausschnitt zum Einbau von Montageplatte und bestückten Gehäusen mit Steckdosenkombinationen oder zur individuellen Bestückung. Profiliertes Gehäuse im Rippendesign, aushängbare Stecktüren und Einfachschließung mit Profilhalbzylindern. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Stromverteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1350 mm
Breite: 360 mm
Tiefe: 360 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 1
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : ZAL135A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ortsfeste Stromverteilersäule rund für Festplatzsäulen und Markplatzsäulen, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die DIN VDE 0100 Teil 722 regelt die Installation für fliegende Bauten, Wagen und Wohnwagen nach Schaustellerart. Stromverteilersäule mit Festplatzausschnitt zum Einbau von Montageplatte und bestückten Gehäusen mit Steckdosenkombinationen oder zur individuellen Bestückung. Profiliertes Gehäuse im Rippendesign, aushängbare Stecktüren und Einfachschließung mit Profilhalbzylindern. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Eingrabsockel und Stromverteilersäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1350 mm
Breite: 360 mm
Tiefe: 360 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 1
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : ZAL135A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
