STAS-Straßenbeleuchtungsanschlusssäulen

Straßenbeleuchtungsanschlusssäule, universZ, 1 Zählerplatz, 1 Leerplatz,2-feldig ZAB175AP0

Name: ZAB175AP0
Brand: Hager
SKU: ZAB175AP0
Price: 1472.6 EUR

EAN

3250611069607

Marke

Hager

VPE

1 Stück

Preisgruppe

H081

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

1.472,60 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

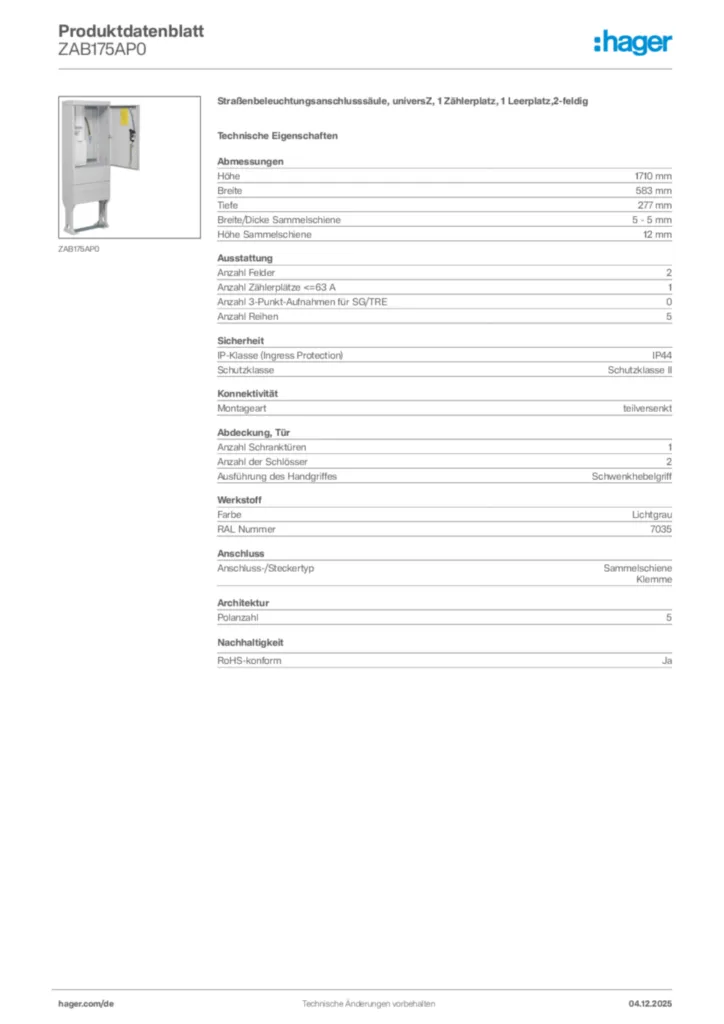

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Verteilerfeld für Installationsverteiler 1 Produkte verfügbar
Berührungsschutzabdeckung 1 Produkte verfügbar
OKK-Schnittstelle 1 Produkte verfügbar
Kabelrückhalteklammer 2 Produkte verfügbar
Endstück 2 Produkte verfügbar
Mehr sehen 22 weitere Produkte verfügbar

Technische Merkmale

Höhe

1710 mm
Breite

583 mm
Tiefe

277 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

Anzahl Felder

2
Anzahl Zählerplätze <=63 A

1
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Reihen

5

IP-Klasse (Ingress Protection)

IP44
Schutzklasse

Schutzklasse II

Montageart

teilversenkt

Anzahl Schranktüren

1
Anzahl der Schlösser

2
Ausführung des Handgriffes

Schwenkhebelgriff

Farbe

Lichtgrau
RAL Nummer

7035

Anschluss-/Steckertyp

Sammelschiene, Klemme

Polanzahl

5

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH-declaration 2023-10-20 (english)

PDF

33,11 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

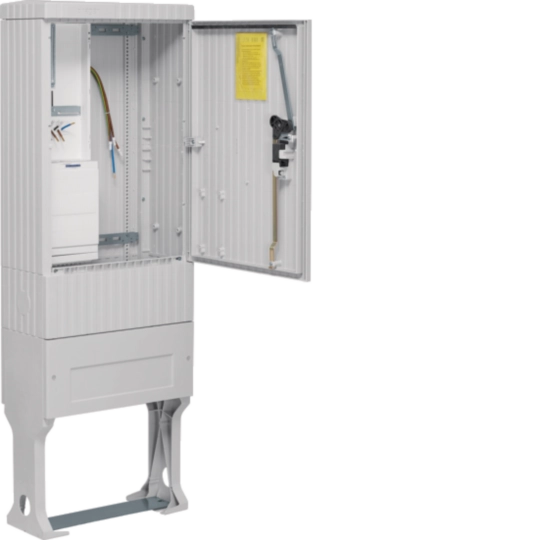

Produktbild ZAB175AP0
Bedienungsanleitung

Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder

Bedienungsanleitung de-DE 2016-04-25

PDF

192,95 kB

Montageanleitung für ZABxx, ZAF1xx, ZAKxx, ZALxx, ZASxx, ZAY7xx - Schränke, Anschlusssäulen (DE, Stand: 04.2016)

Bedienungsanleitung de-DE 2016-04-05

PDF

92,25 kB

Montageanleitung für ZAY95075 - Sockelfüller, Zubehör

Bedienungsanleitung de-DE 2022-02-01

PDF

150,99 kB
Montageanleitung

Montageanleitung für Türgriff KVS/ZAS

Montageanleitung International 2020-01-01

PDF

628,68 kB
Katalog

Strom im Freien

Katalogauszug Februar 2022 (22DE0048)

PDF

22,53 MB
Technische Beilage (single-product)

Technischer Anhang - Strom im Freien

Lizenznehmer: Hager Vertriebsgesellschaft mbH & Co. KG,
uneingeschr��nkt lizenzfrei

PDF

1,74 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Mehr Downloads

Ausschreibungstext

Straßenbeleuchtungsanschlusssäule, universZ, 1 Zählerplatz, 1 Leerplatz,2-feldig

Bestückte Straßenbeleuchtungsanschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Straßenbeleuchtungsanschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Straßenbeleuchtungsanschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Höhe: 1710 mm
Breite: 583 mm
Tiefe: 277 mm
Anzahl Felder: 2
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Ausführung des Handgriffes: Schwenkhebelgriff
Farbe: Lichtgrau
RAL Nummer: 7035

Fabrikat : Hager oder gleichwertig
Artikel : ZAB175AP0
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
