Ladestation witty share

Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Eichrecht XEV1R22T2ER

Name: XEV1R22T2ER
Brand: Hager
SKU: XEV1R22T2ER2
Price: 1700 EUR

Wallbox Ladestation von Hager witty share bis 22kW, OCPP, Lastmanagement, RFID, Eichrecht zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. E-Auto-Ladesäule zur Verwendung im Innen-/Außenbereich mit optionaler RFID-Authentifizierung

EAN

3250610010068

Marke

Hager

VPE

1 Stück

Preisgruppe

X022

Passende Tools

Preis

1.700,00 €

/ Stück *

Fachgroßhandel finden

Bitte beachten Sie, dass diese Ladestation nur in Verbindung mit einem Lastmanager oder einem Abrechnungsdienstleister betrieben werden kann.

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Zubehör/Ersatzteile für E-Mobility 6 Produkte verfügbar
Zubehör/Ersatzteile für Batterie/Akku/Ladegerät 4 Produkte verfügbar
Verteilerschaltuhr digital für Reiheneinbau 1 Produkte verfügbar

Technische Merkmale

Leistung pro Ladepunkte

22 kW
Anschlussleistung

4 - 22 kW

Frequenz

50 - 60 Hz

Anzahl der Phasen für Einspeisung

3

Nennstrom

32 A

Anzahl der Ladepunkte

1

Mit Lastmanagement

Ja

Anzahl der Steckdosen

0
Mit Leitungsschutzschalter

Nein
Notentriegelung bei Stromausfall

Ja

Anschluss-/Steckertyp

Typ 2; Typ 2

Höhe

549 mm
Breite

237 mm
Tiefe

173 mm

Montage auf

Wandbefestigung

IP-Klasse (Ingress Protection)

IP55
Stoßfestigkeit IK

IK10

Betriebstemperatur

-25 - 50 °C

Nennspannung

230 - 400 V

Werkstoff

Kunststoff

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

Hager REACH declaration XEV1R22T2ER

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild XEV1R22T2ER

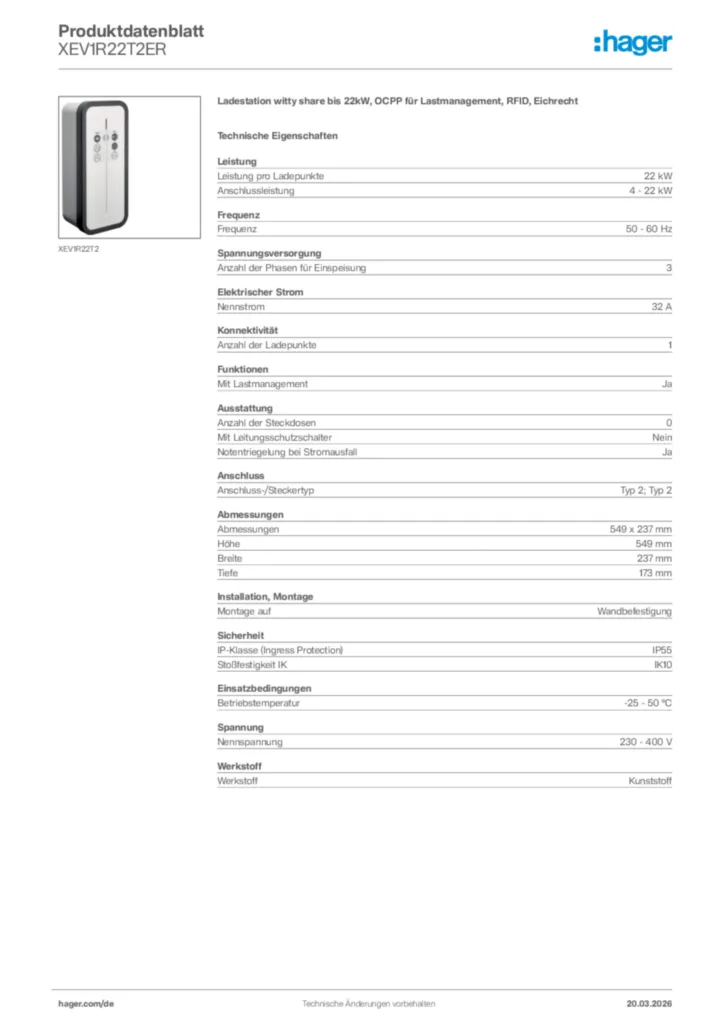

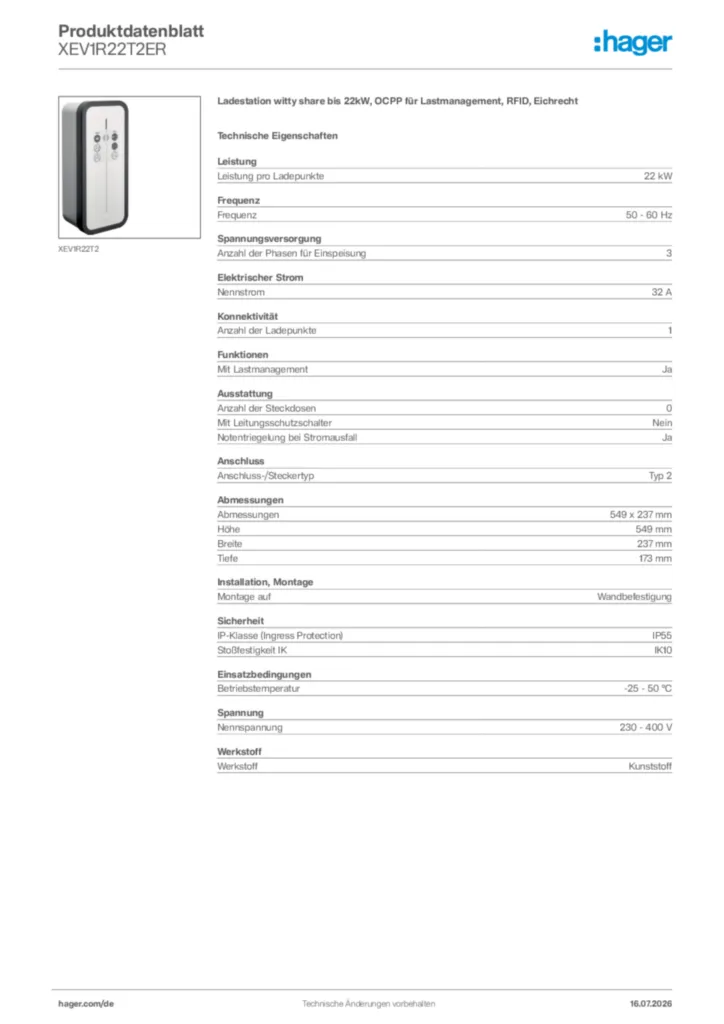

Produktdatenblatt

Hager Produktdatenblatt XEV1R22T2ER

Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Eichrecht

PDF
Montageanleitung

Montageanleitung de-DE, de-AT, de-CH 2024-06-05

PDF

2,24 MB

Montageanleitung de-DE, de-AT, de-CH 2024-10-24

PDF

16,61 MB

Montageanleitung de-DE 2023-09-12

PDF

16,92 MB

Montageanleitung de-DE 2023-09-12

PDF

1,02 MB

Montageanleitung en-GB 2023-10-04

PDF

868,56 kB
Produktanhang

Checkliste Ladeinfrastruktur

(23DE0023-04)

PDF

322,33 kB
Technische Broschüre

News - Markteinführung April 2023

(23DE0010)

PDF

17,68 MB

witty share

E-Mobilität nach dem Share-Prinzip

PDF

2,51 MB
Broschüre

E-Mobilität nach dem Share-Prinzip

Ladeinfrastruktur mit witty share (23DE0023-01)

PDF

14,76 MB

E-Mobilität nach dem Share-Prinzip

(24DE0012-01)

PDF

11,02 MB
Tool

Tool en-GB 2024-06-12

ZIP

75,17 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Eu Declaration of Conformity

Konformitätserklärung fr-FR 2024-08-28

PDF

536,92 kB

Konformitätserklärung de-DE 2024-11-07

PDF

403,57 kB

Mehr Downloads

Ausschreibungstext

Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Eichrecht

Wallbox Ladestation ER (Eichrecht konform) mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) über Mode 3 Steckdose Typ 2, abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung.
Bestehend aus Wandgehäuse, Kabeleinführung zur Spannungsversorgung, Helligkeitssensor, RFID-Lesegerät (Sensor, genaue Nutzerzuweisung), LED-Anzeige (Status, Ladestand, Fehler), MID-Zähler (Energieerfassung), Public Key zur Prüfung des Ladevorgangs und Ladecontroller mit Display. Der Ladecontroller bilden eine digitale automatsche Signatur. Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt.
Über das OCPP Protokoll wird die Ladestation mit einem Backend System zur Überwachung und Abrechnung verbunden. Die Inbetriebnahme wird über den eingebetteten Webserver über Wifi oder Ethernet vorgenommen.
Mit dem optionalen Lastmanager (LM) erfolgt die Vernetzung mehrerer Ladestationen miteinander. Das Lastmanagement unterstützt sowohl statisches als auch dynamisches Lastmanagement mit integrierter Direktmessung oder direktem Wandler-Anschluss. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen am gleichen Stromkreis ist nicht erlaubt.
Jede Ladestation ist mit einem kombinierten Fehlerstrom- /Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6-mA-DC-Fehlerstromerkennung integriert ist.
Der Ladecontroller wird bei der erstmaligen Inbetriebnahme über den integrierten Wifi-Hotspot oder die LAN-Schnittstelle konfiguriert.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: Ein Kabelhalter, RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.

Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 3
Nennstrom: 32 A
Anzahl der Ladepunkte: 1
Mit Lastmanagement: Ja
Anzahl der Steckdosen: 0
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Anschluss-/Steckertyp: Typ 2; Typ 2
Höhe: 549 mm
Breite: 237 mm
Tiefe: 173 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP55
Stoßfestigkeit IK: IK10

Fabrikat : Hager oder gleichwertig
Artikel : XEV1R22T2ER
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
