Ladestation / Ladesteckdose witty share bis 22kW, OCPP für Lastmanagement, RFID XEV1R22T2

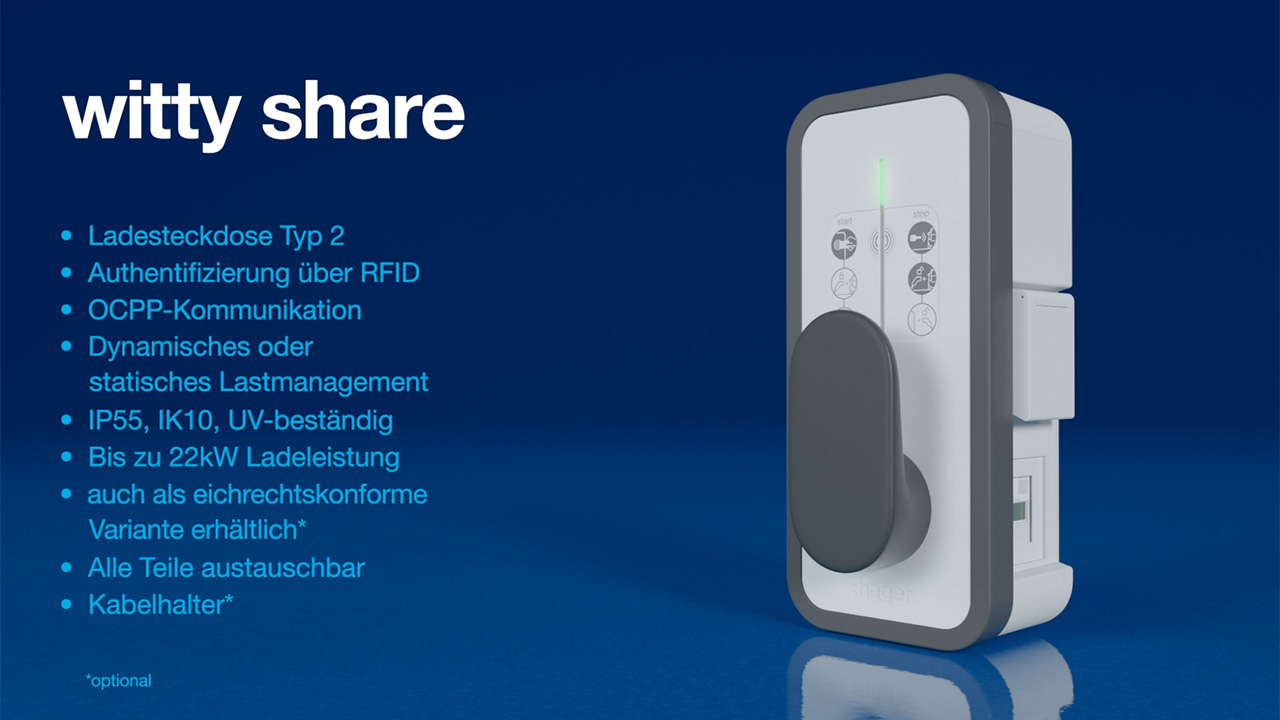

Wallbox Ladestation witty share bis 22kW, OCPP, Lastmanagement, RFID, Ladesteckdose. Ladelösung für E-Autos aus UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen im Innen-/Außenbereich
EAN
4012740984102
Marke
Hager
VPE
1 Stück
Preisgruppe
X022
Preis
1.290,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für E-Mobility 6 Produkte verfügbar -
Verteilerschaltuhr digital für Reiheneinbau 1 Produkte verfügbar -
Zubehör/Ersatzteile für Batterie/Akku/Ladegerät 4 Produkte verfügbar
Optionales Zubehör
-
XEVA160
Bohrschablone für Standfuß XEVA13x
50,00 € / Stück* -
XEVA410Ladest. Zubehör Set 3 RFID Karten für Administrator
35,00 € / Stück* -
XEVA433Set MID Zähler für Hutschiene in Ladestation witty share zur Abrechnung
436,60 € / Stück* -
XEVA150Zubehör für Bodensockel zu Standfuß XEVA13x
151,40 € / Stück* -
XEVA140Zubehör für Bodensockel zu Standsäule XEVA11x XVA13x
100,00 € / Stück* -
XEVA116Erdungsset für Standsäule XEVA11x
220,00 € / Stück*
-
EGN100
Digitale Multifunktions-Zeitschaltuhr mit Bluetooth, 1-Kanal
174,00 € / Stück*
-
XEVA734
Ladekabel Zubehör für Ladestationen M3T2/T2 32A 3P 7, 5m
271,20 € / Stück* -
XEVA731
Ladekabel Zubehör für Ladestationen M3T2/T2 20A 3P 5m
201,60 € / Stück* -
XEVA732
Ladekabel Zubehör für Ladestationen M3T2/T2 20A 3P 7, 5m
234,30 € / Stück* -
XEVA733
Ladekabel Zubehör für Ladestationen M3T2/T2 32A 3P 5m
238,60 € / Stück*
Technische Merkmale
Leistung
-
Leistung pro Ladepunkte22 kW
-
Anschlussleistung11 - 22 kW
Frequenz
-
Frequenz50 - 60 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung3
Elektrischer Strom
-
Nennstrom32 A
Konnektivität
-
Anzahl der Ladepunkte1
Funktionen
-
Mit LastmanagementJa
Ausstattung
-
Anzahl der Steckdosen0
-
Mit LeitungsschutzschalterNein
-
Notentriegelung bei StromausfallJa
Abmessungen
-
Höhe549 mm
-
Breite237 mm
-
Tiefe173 mm
Installation, Montage
-
Montage aufWandbefestigung
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
Stoßfestigkeit IKIK10
Einsatzbedingungen
-
Betriebstemperatur-25 - 50 °C
Spannung
-
Nennspannung230 - 400 V
Werkstoff
-
WerkstoffKunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild XEV1R22T2
-

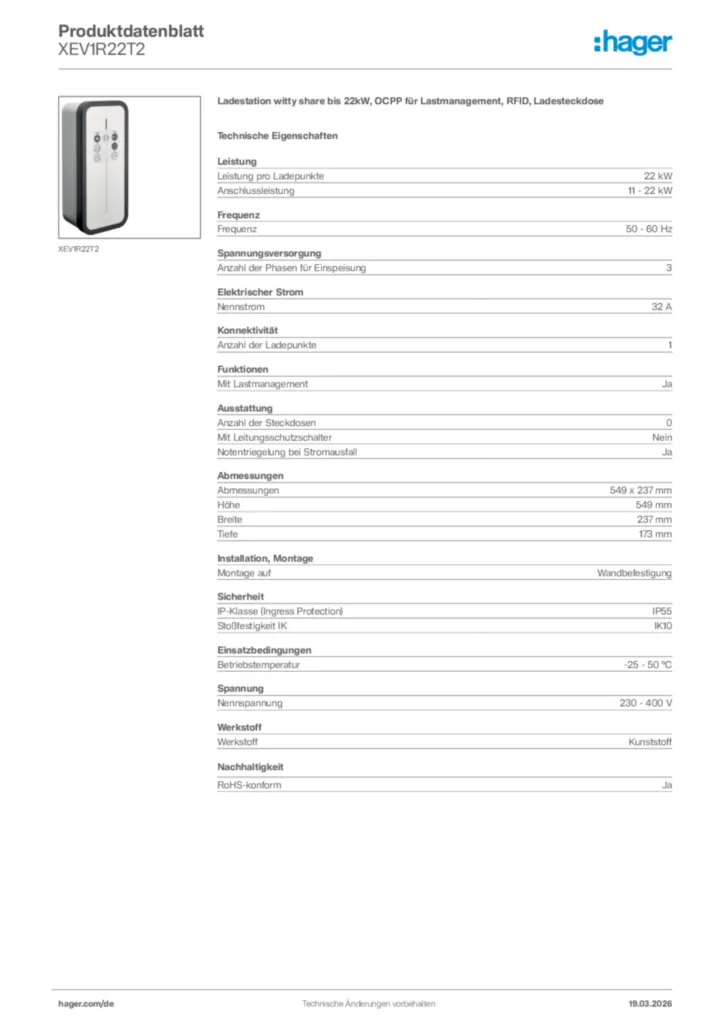

Produktdatenblatt
Hager Produktdatenblatt XEV1R22T2
Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Ladesteckdose
PDF -
Montageanleitung
Installer leaflet Witty Share
Montageanleitung fr-FR, en-GB, de-DE 2023-10-09
PDF69,69 MB
Montageanleitung de-DE 2023-09-28
PDF861,23 kB
Montageanleitung en-GB 2023-10-04
PDF868,56 kB -
Produktanhang
Checkliste Ladeinfrastruktur
(23DE0023-04)
PDF322,33 kB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB
witty share
E-Mobilität nach dem Share-Prinzip
PDF2,51 MB -
Broschüre
E-Mobilität nach dem Share-Prinzip
Ladeinfrastruktur mit witty share (23DE0023-01)
PDF14,76 MB
E-Mobilität nach dem Share-Prinzip
(24DE0012-01)
PDF11,02 MB -
Tipps
Hager Tipp 52: Ladestationen von Hager
Aufbau von Ladeinfrastrukturen für Elektrofahrzeuge (23DE0023-10)
PDF16,91 MB -
Tool
Tool en-GB 2024-06-12
ZIP75,17 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-12-19
PDF107,96 kB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Ladesteckdose
Wallbox Ladestation mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) über Mode 3 Steckdose Typ 2, abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung. Bestehend aus Wandgehäuse, Kabeleinführung zur Spannungsversorgung, Helligkeitssensor, RFID-Lesegerät (Sensor) und LED-Anzeige (Status, Ladestand, Fehler). Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt. Über das OCPP Protokoll wird die Ladestation mit einem Backend System zur Überwachung und Abrechnung verbunden. Die Inbetriebnahme wird über den eingebetteten Webserver über Wifi oder Ethernet vorgenommen. Mit dem optionalen Lastmanager (LM) erfolgt die Vernetzung mehrerer Ladestationen miteinander. Das Lastmanagement unterstützt sowohl statisches als auch dynamisches Lastmanagement mit integrierter Direktmessung oder direktem Wandler-Anschluss. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen am gleichen Stromkreis ist nicht erlaubt. Jede Ladestation ist mit einem kombinierten Fehlerstrom-/Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6-mA-DC-Fehlerstromerkennung integriert ist. Der Ladecontroller wird bei der erstmaligen Inbetriebnahme über den integrierten Wifi-Hotspot oder die LAN-Schnittstelle konfiguriert.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: Ein Kabelhalter, RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.
Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 3
Nennstrom: 32 A
Anzahl der Ladepunkte: 1
Mit Lastmanagement: Ja
Anzahl der Steckdosen: 0
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Höhe: 549 mm
Breite: 237 mm
Tiefe: 173 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP55
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : XEV1R22T2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wallbox Ladestation mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) über Mode 3 Steckdose Typ 2, abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung. Bestehend aus Wandgehäuse, Kabeleinführung zur Spannungsversorgung, Helligkeitssensor, RFID-Lesegerät (Sensor) und LED-Anzeige (Status, Ladestand, Fehler). Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt. Über das OCPP Protokoll wird die Ladestation mit einem Backend System zur Überwachung und Abrechnung verbunden. Die Inbetriebnahme wird über den eingebetteten Webserver über Wifi oder Ethernet vorgenommen. Mit dem optionalen Lastmanager (LM) erfolgt die Vernetzung mehrerer Ladestationen miteinander. Das Lastmanagement unterstützt sowohl statisches als auch dynamisches Lastmanagement mit integrierter Direktmessung oder direktem Wandler-Anschluss. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen am gleichen Stromkreis ist nicht erlaubt. Jede Ladestation ist mit einem kombinierten Fehlerstrom-/Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6-mA-DC-Fehlerstromerkennung integriert ist. Der Ladecontroller wird bei der erstmaligen Inbetriebnahme über den integrierten Wifi-Hotspot oder die LAN-Schnittstelle konfiguriert.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: Ein Kabelhalter, RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.
Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 3
Nennstrom: 32 A
Anzahl der Ladepunkte: 1
Mit Lastmanagement: Ja
Anzahl der Steckdosen: 0
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Höhe: 549 mm
Breite: 237 mm
Tiefe: 173 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP55
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : XEV1R22T2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
