EAN

3250617171106

Marke

Hager

VPE

1 Stück

Preisgruppe

H851

Hagerplan - Der Ausschreibungstextkonfigurator Übersetzungs-Tool Berker-Hager

Aufputzmontage IP55

Steckdose mit Schutzkontaktstift AP, roter Klappdeckel, W.1 IP55, grau WNC100R

Name: WNC100R
Brand: Hager
SKU: WNC100RY1
Price: 18.5 EUR

Preis

18,50 €

/ Stück *

Fachgroßhandel finden

Bald verfügbar

Auch erhältlich in

Produktfarbe - Rot

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Rahmen 9 Produkte verfügbar

Passend zu 4 Produkte verfügbar

Technische Merkmale

Nennspannung

250 V

Nennstrom

16 A

Frequenz

50 - 50 Hz

Farbe

Rot
RAL Nummer

7011
Glanzgrad

Matt
Werkstoff

Thermoplast
Oberfläche

Unbehandelt

Höhe

76 mm
Breite

76 mm
Tiefe

63,10 mm
Anzahl Einheiten

1
Einbautiefe Unterputz-Dosen

0
Einbautiefe

65 mm
Höhe des P-Touch-Bandes für das Beschriftungsfeld

0

Anschluss-/Steckertyp

Steckklemme
Leiterquerschnitt

1,0 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse

1,0 - 2,5 mm²

Montage auf

Aufputz
Einbau-/Anschlussort

Waagerecht

Anschlussart

Steckanschluss
Mit Krallenbefestigung

Nein
Montageart

Schraubbefestigung

Anschluss-/Steckertyp Steckdose

Schutzkontaktstift
Verdrehter Zentraleinsatz

Nein
Mit Klappdeckel

Ja
Mit Schutzleiterkontakt rund

Ja
Mit Signallampe

Nein
Mit Schloss

Nein

Mit Beschriftungsfeld

Nein
Vorbestückt mit

Steckdose

Deckelausführung

Selbstschließender Klappdeckel, kann in Endposition arretiert werden

Anzahl Module

1

Mit erhöhtem Berührungsschutz

Ja
Stoßfestigkeit IK

IK08
IP-Klasse (Ingress Protection)

IP55
Verwendbar in höheren IP-Klassen

IP55 mit geschlossener Abdeckung

Mit Orientierungsbeleuchtung

Nein
Mit Funktionsbeleuchtung

Nein

Mit Aufdruck

Nein

Zugehörige Systeme

W.1

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - SCHUKO soc.out. 2gang hor. hinged cover surface-mtd, W.1, grey/light grey matt

PDF

3,18 MB

REACH declaration WNC100R

PDF

RoHS Report WNC100R

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild WNC100R

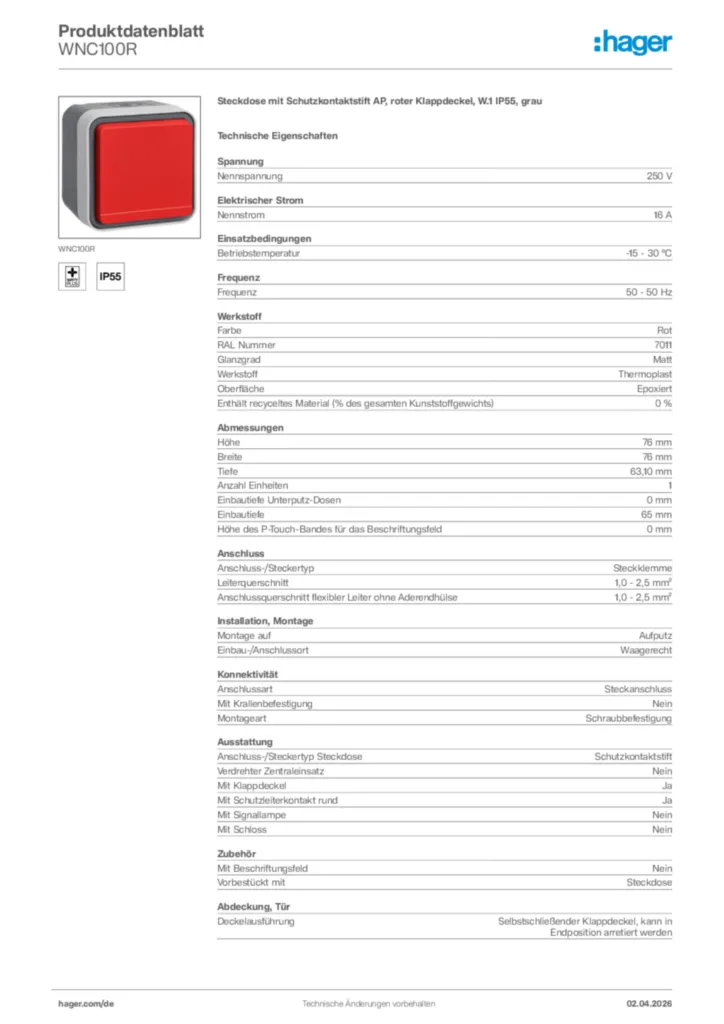

Produktdatenblatt

Hager Produktdatenblatt WNC100R

Steckdose mit Schutzkontaktstift AP, roter Klappdeckel, W.1 IP55, grau

PDF
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Übersetzungs-Tool Berker-Hager

Die mechanischen Schalteinsätze, das Aufputzprogramm W.1 und die runden Designlinien werden ins Hager Sortiment überführt und erhalten eine neue Artikelnummer und Verpackung. Bestehende Referenzen lassen sich schnell in die neue Hager Systematik überführen. Geben Sie einfach die gewohnte Artikelnummer im Übersetzungstool ein und die passende neue Referenz wird direkt angezeigt.

URL
Konformitätserklärung

Konformitätserklärung International 2021-07-14

PDF

111,30 kB

Konformitätserklärung en-GB 2025-12-05

PDF

227,13 kB

Mehr Downloads

Ausschreibungstext

Steckdose mit Schutzkontaktstift AP, roter Klappdeckel, W.1 IP55, grau

Steckdose mit Aufputz‑Gehäuse, mit Schutzkontaktstift, 2‑polig + Erde, mit selbstschließendem Klappdeckel, manuell einrastbar zur Erreichung der Schutzart IP55, mit Steckklemme.
Gehäuseausführung:
- Eine Einführung für 2 Leitungen sowie eine weitere Einführung für Leitung oder Rohr
- Vollflächige Dichtung unter dem Gehäuseboden zur Abdichtung der Gehäuserückseite
- Gut zugängliche, trichterförmige Montagelöcher
- Beiliegende 2‑fach‑Verbindungsklemme zur Verdrahtung, mit Einrastplätzen im Gehäuseunterteil
- Sichere Fixierung des Gehäuseoberteils auf dem Gehäuseunterteil über Bajonett‑Schnellverschluss
Geeignet zur Aufputz‑Montage

Nennspannung: 250 V
Nennstrom: 16 A
Betriebstemperatur: -15 - 30 °C
Frequenz: 50 - 50 Hz
Farbe: Rot
Halogenfrei: Ja
RAL Nummer: 7011
Glanzgrad: Matt
Werkstoff: Thermoplast
Höhe: 76 mm
Breite: 76 mm
Tiefe: 63,10 mm
Einbautiefe Unterputz-Dosen: 0 mm
Einbautiefe: 0 mm
Anschluss-/Steckertyp: Steckklemme
Leiterquerschnitt: 1,0 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,0 - 2,5 mm²
Montage auf: Aufputz
Einbau-/Anschlussort: Waagerecht
Anschlussart: Steckanschluss
Montageart: Schraubbefestigung
Anschluss-/Steckertyp Steckdose: Schutzkontaktstift
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Ja
Mit Schutzleiterkontakt rund: Ja
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Steckdose
Deckelausführung: Selbstschließender Klappdeckel, kann in Endposition arretiert werden
Mit erhöhtem Berührungsschutz: Ja
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP55
Abdeckung: Komplettgehäuse

Fabrikat : Hager oder gleichwertig
Artikel : WNC100R
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
