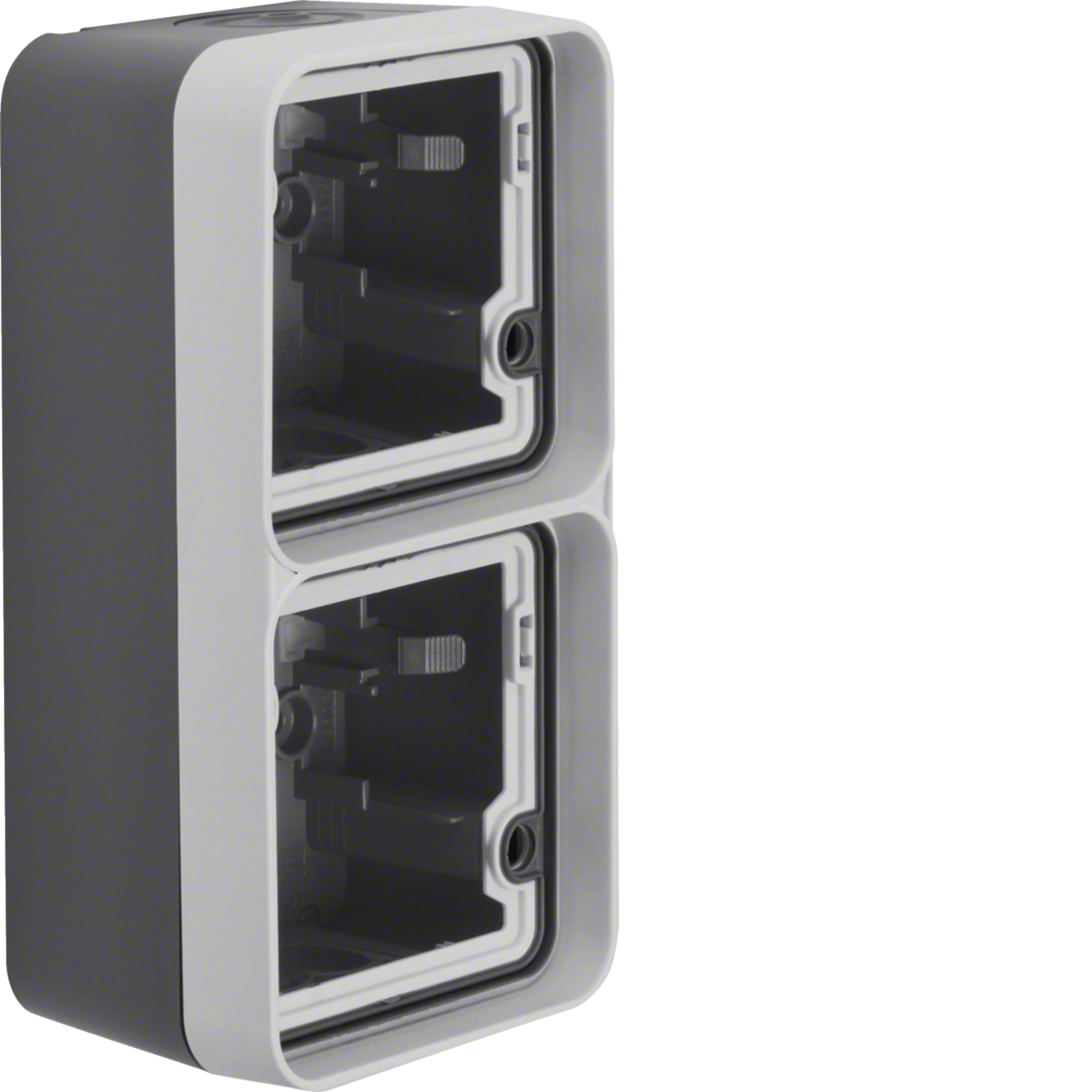

Das Gehäuseunterteil 2-fach senkrecht mit Rahmen, Aufputz, aus der W.1-Serie in Grau, ermöglicht die senkrechte Montage. Es bietet Leitungseinführungen für zwei Leitungen sowie für Leitung oder Rohr. Eine vollflächige Dichtung unter dem Gehäuseboden schützt die Rückseite. Inklusive einer Wago 2-Leiter Verbindungsklemme. Bei Verwendung mit einem modularen Einsatz der W.1-Serie wird der Schutzgrad IP Standard 55 erreicht.

EAN

3250610101155

Marke

Hager

VPE

5 Stück

Preisgruppe

H851

Hagerplan - Der Ausschreibungstextkonfigurator Hager Ready App - Ihr digitaler Assistent Übersetzungs-Tool Berker-Hager Toolbox Schalter: Style Hub, Bestellassistent und mehr

Aufputzmontage IP55

Gehäuseunterteil 2-fach senkrecht mit Rahmen und Leitungseinführung AP W.1 grau WNA676

Name: WNA676
Brand: Hager
SKU: WNA676Y1
Price: 18 EUR

Preis

18,00 €

/ Stück *

Fachgroßhandel finden

Bald verfügbar

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Leitungseinführung 6 Produkte verfügbar
Zubehör 1 Produkte verfügbar
Rahmen 2 Produkte verfügbar

Passend zu 41 Produkte verfügbar

Technische Merkmale

Anzahl Module

2

Farbe

Grau
RAL Nummer

7011
Glanzgrad

Matt
Werkstoff

Thermoplast
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)

38,9 %
Oberfläche

Unbehandelt

Anzahl Einheiten

2
Höhe

147 mm
Breite

76 mm
Tiefe

56 mm
Einbautiefe

22 mm

Mit Kabeleinführung

Ja

Einbau-/Anschlussort

Senkrecht
Montage auf

Aufputz

Mit Rahmenabdeckung

Ja

IP-Klasse (Ingress Protection)

IP55
Stoßfestigkeit IK

IK07
Verwendbar in höheren IP-Klassen

IP55 mit geschlossener Abdeckung

Zugehörige Systeme

W.1
Zugehörige Serien

W.1

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - Double pole socket outlet for floating output module inserts

PDF

1,91 MB

REACH declaration WNA676

PDF

RoHS Report WNA676

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild WNA676
Produktdatenblatt

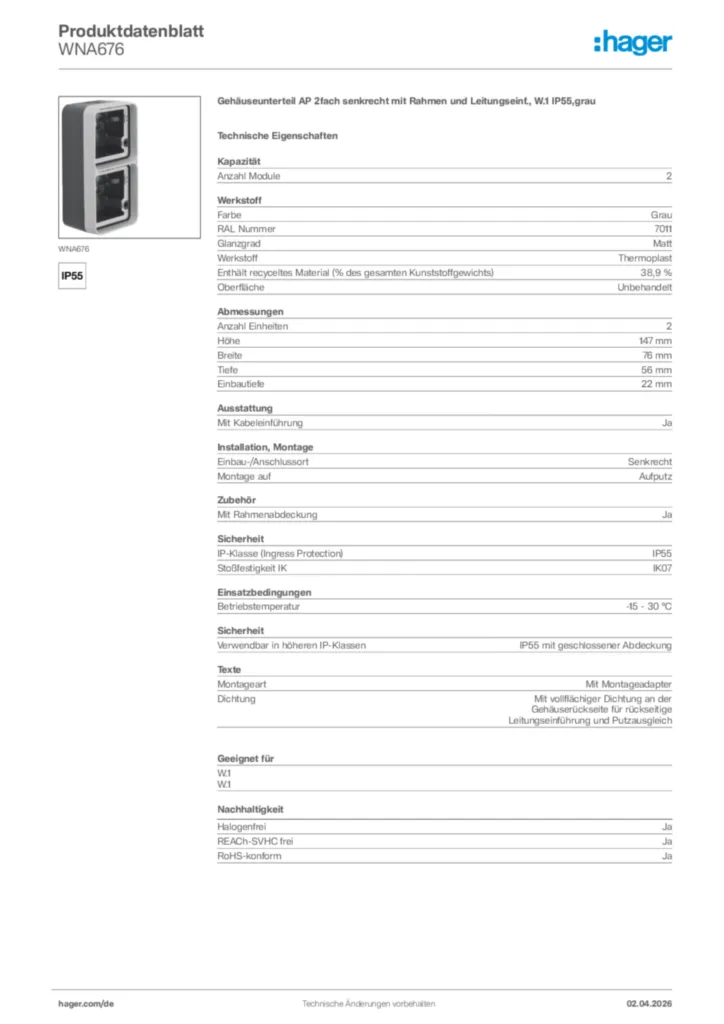

Hager Produktdatenblatt WNA676

Gehäuseunterteil AP 2fach senkrecht mit Rahmen und Leitungseinf., W.1 IP55,grau

PDF
Tools

Hager Ready App - Ihr digitaler Assistent

Hager Ready unterstützt Sie bei der Planung der Elektroinstallation für Wohngebäude. Neben der einfachen und schnellen Konfiguration von Feld-/Kleinverteilern, sowie Zähleranlagen, erstellen Sie mit Ihrem digitalen Assistenten die technische Projektdokumentation im Handumdrehen.

URL

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Toolbox Schalter: Style Hub, Bestellassistent und mehr

In der Toolbox für das Schalterprogramm finden Sie das richtige Tool für jeden Anwendungsfall - von der Designplanung bis hin zur Konfiguration und Beschriftung.

URL

Übersetzungs-Tool Berker-Hager

Die mechanischen Schalteinsätze, das Aufputzprogramm W.1 und die runden Designlinien werden ins Hager Sortiment überführt und erhalten eine neue Artikelnummer und Verpackung. Bestehende Referenzen lassen sich schnell in die neue Hager Systematik überführen. Geben Sie einfach die gewohnte Artikelnummer im Übersetzungstool ein und die passende neue Referenz wird direkt angezeigt.

URL
Konformitätserklärung

Konformitätserklärung en-GB 2025-12-05

PDF

256,56 kB

Mehr Downloads

Ausschreibungstext

Gehäuseunterteil AP 2fach senkrecht mit Rahmen und Leitungseinf., W.1 IP55,grau

Aufputz‑Gehäuse mit Rahmen, mit Einführungsmöglichkeiten für Leitungen sowie Leitungen oder Rohre. Unter dem Gehäuseboden befindet sich eine vollflächige Dichtung zur Abdichtung der Gehäuserückseite.
Eine 2‑fach‑Verbindungsklemme ist für die Einrastplätze im Gehäuseboden vorgesehen.
Der Schutzgrad IP55 wird nur bei Montage mit einem modularen Geräte‑Einsatz der Produktlinie W.1 erreicht.

Zugehörige Serien: W.1
Anzahl Module: 2
Farbe: Grau
RAL Nummer: 7011
Glanzgrad: Matt
Werkstoff: Thermoplast
Oberfläche: Lackiert
Höhe: 147 mm
Breite: 76 mm
Tiefe: 56 mm
Einbautiefe: 22 mm
Halogenfrei: Ja
Mit Kabeleinführung: Ja
Einbau-/Anschlussort: Senkrecht
Montage auf: Aufputz
Mit Rahmenabdeckung: Ja
IP-Klasse (Ingress Protection): IP55

Fabrikat : Hager oder gleichwertig
Artikel : WNA676
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
