Komplettfeld Multimedia, universZ, 900mm, 2-feld, ohne Patchmodule UF22NW
EAN
3250616160958
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
462,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Patchpanel 3 Produkte verfügbar -
Sortimentskasten für Schrauben 1 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar -
Steckdose 1 Produkte verfügbar -
Gängiges Zubehör 7 Produkte verfügbar -
Zubehör 1 Produkte verfügbar
Optionales Zubehör
-
FZ24MM
Patch-Panel 24-fach (E-Dat), inkl. 12xRJ45 Module f.Hutschiene o.geschraubt
349,10 € / Stück* -
FZ24MKPatch-Panel, univers, 24-fach, für Keystone, o. Module, f. Hutschiene/geschraubt
127,20 € / Stück* -
FZ24MMOPatch-Panel 24-fach (E-Dat), ohne Module für Hutschiene oder geschraubt
127,20 € / Stück*
-
VZ951
Blechschraubensatz Multimedia, 4, 2 x 22mm, 50 Stück
16,60 € / Stück*
-
VZ314RJ
RJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
26,00 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
25,00 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
25,40 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
25,40 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
34,40 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
6,11 € / Stück* -
VZ314RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
42,40 € / Stück*
-
UZ25V2
Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück*
-
KU9S115YEY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
47,00 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
54,00 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
539,50 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
85,20 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
852,20 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe900 mm
-
Breite500 mm
-
Breite in Teilungseinheiten24
Ausstattung
-
Anzahl Felder2
Werkstoff
-
OberflächeVerzinkt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UF22NW
-

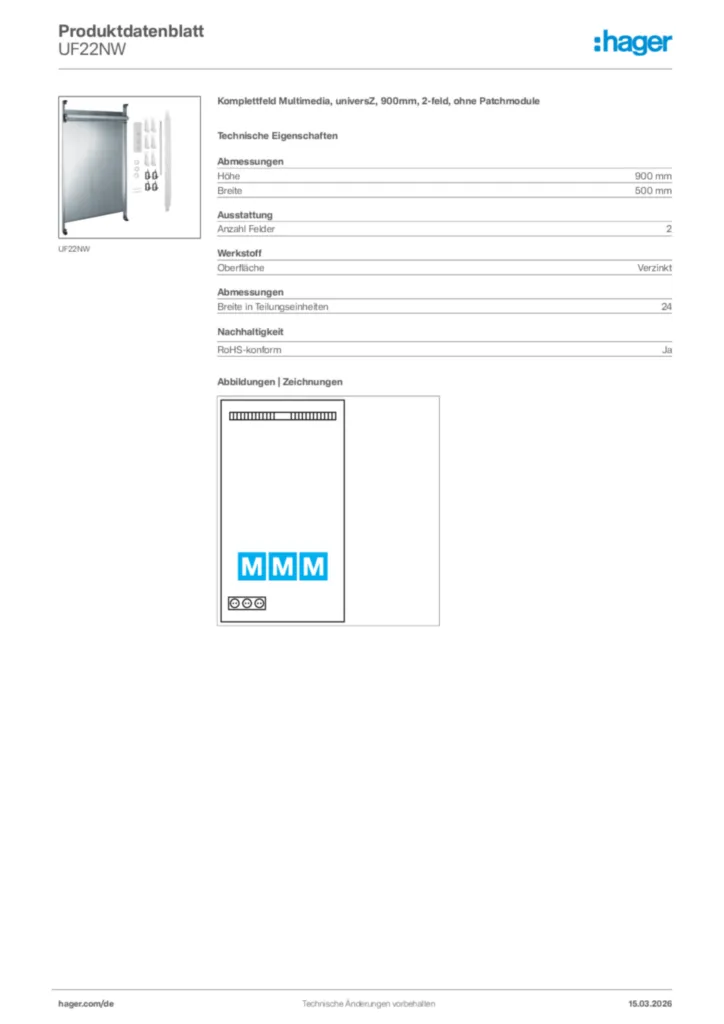

Produktdatenblatt
Hager Produktdatenblatt UF22NW
Komplettfeld Multimedia, universZ, 900mm, 2-feld, ohne Patchmodule
PDF -
Montageanleitung
Montageanleitung für UF2xx, UF3xx, UF4xx, UF5xx, VZ00xx, ZU37xx, ZU59xx - Komplettfeld Multimedia, universZ/Steckdosen (Stand: 03.2016)
Montageanleitung International 2020-01-01
PDF1,08 MB
Montageanleitung für UF2xx, UF3xx, UF42xx, UF52xx, VZ02xx, ZU26xx, ZU3xx, ZU48xx, ZU5xx - Komplettfelder, Verteilerfelder Multimedia, universZ (Stand: 04.2016)
Montageanleitung International 2016-04-18
PDF880,34 kB
Montageanleitung für UFxx, ZBxx, ZUxx - Schränke, universZ (Stand: 05.2016)
Montageanleitung de-DE 2016-05-30
PDF2,89 MB -
Tipps
Hager Tipp 35
Funktionspotentialausgleich (20DE0082)
PDF2,03 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 €/ Stück * -
2
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-BuchsePreis25,40 €/ Stück *
-
3
G8317Patchleitung Cat.6a RJ45 geschirmt S/FTP AWG 27/7 500MHz halogenfrei 0, 35mPreis10,40 €/ Stück * -
4
FZ24MMPatch-Panel 24-fach (E-Dat), inkl. 12xRJ45 Module f.Hutschiene o.geschraubtPreis349,10 €/ Stück *
-
5
G8310Patchleitung Cat.6a RJ45 geschirmt S/FTP AWG27/7 500MHz halogenfrei 1, 5mPreis14,00 €/ Stück *
Ausschreibungstext
Komplettfeld Multimedia, universZ, 900mm, 2-feld, ohne Patchmodule
Einbausatz 1x Kommunikationsfeld(er) oder 2-feldig ohne Module zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach DIN VDE 0603-1. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, gelochte Montageplatte und montiertes Patchpanel isoliert aufgeschraubt für 12-Ports (1-feldig) oder für 24-Ports (2-feldig) mit Bezeichnungsstreifen. Beigelegt sind: 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Geschirmte Datenmodule RJ45 Kat. 6 (500 MHz) sind nicht enthalten. Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Weitere Abschottungen vom Multimediafeld neben einem seitlichen Leerfeld oder anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 900 mm
Breite: 500 mm
Anzahl Felder: 2
Oberfläche: Verzinkt
Breite in Teilungseinheiten: 24
Fabrikat : Hager oder gleichwertig
Artikel : UF22NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einbausatz 1x Kommunikationsfeld(er) oder 2-feldig ohne Module zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach DIN VDE 0603-1. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, gelochte Montageplatte und montiertes Patchpanel isoliert aufgeschraubt für 12-Ports (1-feldig) oder für 24-Ports (2-feldig) mit Bezeichnungsstreifen. Beigelegt sind: 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Geschirmte Datenmodule RJ45 Kat. 6 (500 MHz) sind nicht enthalten. Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Weitere Abschottungen vom Multimediafeld neben einem seitlichen Leerfeld oder anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 900 mm
Breite: 500 mm
Anzahl Felder: 2
Oberfläche: Verzinkt
Breite in Teilungseinheiten: 24
Fabrikat : Hager oder gleichwertig
Artikel : UF22NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
