Hager

UF221NW

Komplettfeld Multimedia, universZ, 900mm, 2-feld, mit 12xPatchmodulen RJ45
Best-Nr.
UF221NW
EAN-Nr.
3250616161139
VPE
1 Stück
Preisgruppe
H016
Preis
627,20 € / Stück *

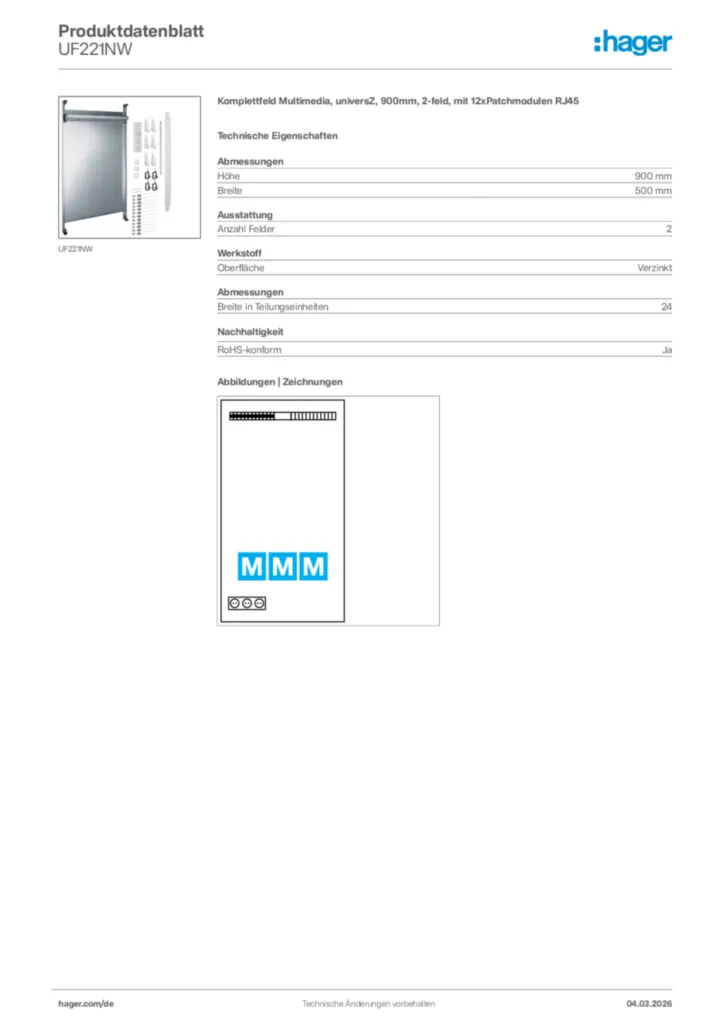

Technische Merkmale

  • Höhe installiertes Produkt
    • 900 mm
  • Breite installiertes Produkt
    • 500 mm
  • Breite in Teilungseinheiten
    • 24
  • Anzahl Felder
    • 2
  • Farbe
    • verzinkt

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für UF221NW

  • Bedienungs- & Montageanleitungen

  • Montageanleitung für UF2xx, UF3xx, UF42xx, UF52xx, VZ02xx, ZU26xx, ZU3xx, ZU48xx, ZU5xx - Komplettfelder, Verteilerfelder Multimedia, universZ (Stand: 04.2016)

    PDF
    880 KB
  • Montageanleitung für UFxx, ZBxx, ZUxx - Schränke, universZ (Stand: 05.2016)

    PDF
    2 MB
  • Montageanleitung für UF2xx, UF3xx, UF4xx, UF5xx, VZ00xx, ZU37xx, ZU59xx - Komplettfeld Multimedia, universZ/Steckdosen (Stand: 03.2016)

    PDF
    1 MB
  • Hager Tipps

  • Hager Tipp 35

    Funktionspotentialausgleich (20DE0082)

    PDF
    2 MB
  • Hager Tipp 44

    Die aktuelle VDE-AR-N 4100:2019-04 (21DE0009_02)

    PDF
    8 MB
  • Technischer Anhang

  • Technischer Anhang - Zählerplatz-Innenausbausysteme

    Stand: 01.01.2020

    PDF
    398 KB
Weitere Downloads

Systemtext

Zählerschranklösung

Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten. Rückseitige Vorprägung im Kunststoffteil. Sammelschienendurchführungen als beidseitige seitliche werkzeuglos zu öffnende Flansch im unteren Bereich als Möglichkeit zur Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und Anschlusssatz. Neben der Durchführung im NAR zusätzlich Öffnungen im Bereich des AAR (für Bauhöhe 1100 und 1400 mm) und RfZ (für Bauhöhe 1100mm). Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).
Hinweis: Die Hauptleitung ist nach VDE-AR-N 4100:2019-04 von unten oder seitlich in den unteren Anschlussraum des Zählerschrankes einzuführen und dort anzuschließen.

Höhe:  __  mm (1100mm oder 1400mm)
Breite: __ mm
Tiefe: 205 / 160 mm, RAL-Farbe: 9010
Schutzart 44, Schutzklasse II
Nennstrom des Sammelschienensystems 250 A
Ausführung nach VDE-AR-N 4100:2019-04

Zähleranlage für __ Zählerplatz(e).

Nach den technischen Anschlussbedingungen (TAB) des VNB __ für:
__ Elektronische Haushalts-Zähler (eHZ) oder
__ Zähler mit 3-Punktbefestigung (3HZ).

__ für Bezugsanlagen mit haushaltsüblichem Verbrauch max. 63 A (10mm²) nach DIN 18015-1 ( __ Wohnungen, __ Allgemein, __ Reserve, __ Wärmepumpe)

__ für Dauerstromanwendungen max. 32 A (10 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 22 KW)
__ für Dauerstromanwendungen max. 44 A (16 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 30 KW)

__ für Zählerplätze mit mehr als 63 A im Aussetzbetrieb bzw. 44 A im Dauerbetrieb (Wandlermessung) Nennstrom _ A, Nennleistung _ kW

__ Tarifrundsteuerempfänger als Dreipunktausführung alternativ

__ Tarifrundsteuerempfänger als Hutschienenausführung

__ Verteilerfeld ( __ PLE), mit/ohne Sammelschienen zur Einspeisung

__ Verteilerfeld ( __ PLE) mit APZ-Raum nach VDE-AR-N 4100:2019-04, mit/ohne Sammelschienen zur Einspeisung

__ Kommunikationsfeld, 1- oder 2-feldig

__ Kommunikationsfeld mit APZ-Raum nach VDE-AR-N 4100:2019-04, mit/ohne Sammelschienen zur Einspeisung

__ Stück SLS Schalter Hager HTS3xxE in __  A..

Spannungsabgriff für Spannungsversorgung Zusatzgeräte nach VDE-AR-N 4100:2019-04:
__ vor dem SLS mit Sicherungsbox steckbar 25 kA
__ vor dem SLS mit LS-Schalter 10 A / 25 kA
__ hinter dem SLS mit Sicherungsbox steckbar 25 kA.

Überspannungsschutz mit Kombiableiter Typ 1/2/3 zur Sammelschienenmontage im NAR. Zur Einhaltung der  Anforderungen nach DIN VDE 0100-443 und -534:

___für TNS/TT-Netz, ohne äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNC-Netz, ohne äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNS/TT-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNC-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNS/TT-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 315 A
___für TNC-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 315 A

Absicherung Keller, WM, Trockner (wenn TAB / DIN konform) pro WE (max. 6 PLE)
__ Stück FI/LS Schalter 10 kA, 16 A, 30 mA (ADA516D).

Allgemein-Verteilerfeld bestückt mit:
__ Stück LS Schalter 6 kA, 16 A (MBS116)
__ Stück FI/LS Schalter  6 kA, 16 A, 30 mA (ADS916D)
__ Stück RCD Typ 40 A 4-polig, 30 mA (CDS440D).

Bestehend aus:
__ Stück ZB__S, Zählerschrank
__ Stück ZK__ Komplettfeld für __ Zähler
__

gewähltes Fabrikat/Typ: HAGER/univers Z oder gleichwertig

liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Komplettfeld Multimedia, universZ, 900mm, 2-feld, mit 12xPatchmodulen RJ45
Einbausatz für Multimediaanwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Maßnorm DIN 43870. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, gelochte Montageplatte und montiertes Patchpanel isoliert aufgeschraubt für 12-Ports (1-feldig) bzw. für 24-Ports (2-feldig) mit Bezeichnungsstreifen. Beigelegt sind: 6 Stück bzw. 12 Stück geschirmte Datenmodule RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).

  • Höhe installiertes Produkt :900 mm
  • Breite installiertes Produkt :500 mm
  • Breite in Teilungseinheiten :24
  • Anzahl Felder :2
  • Farbe :verzinkt

Fabrikat : Hager oder gleichwertig
Artikel : UF221NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren
