Jalousieaktor 4fach, 6A /24V DC, KNX TYA624D
Preis
479,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
TGA200
Spannungsversorgung 24 V DC 1A
186,60 €/ Stück
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufDIN Schiene
Ausstattung
-
Mit Schieber für HandschaltungJa
Werkstoff
-
FarbeLichtgrau
Elektrischer Strom
-
Nennstrom6 A
-
Max. Schaltstrom6 A
Spannung
-
Betriebsspannung über Bus21 - 32 V
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
Kapazität
-
Anzahl Module4
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit quickconnect-Steckklemmen
-
BetriebsartBetriebsart für Jalousie oder Rolllade/Markise einstellbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYA624D
-

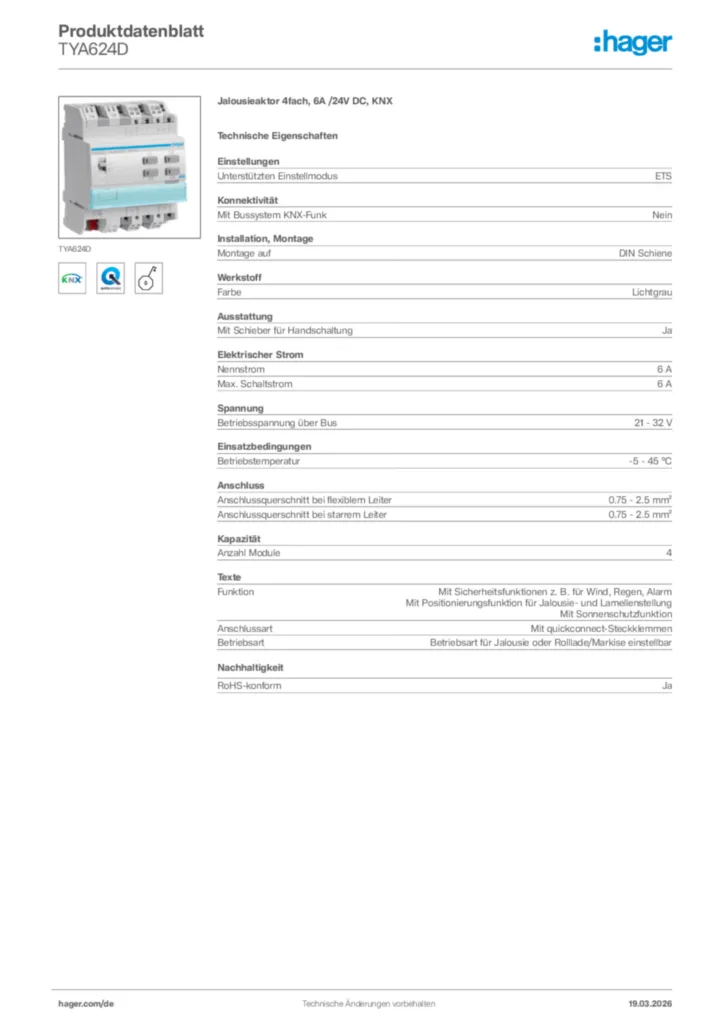

Produktdatenblatt
Hager Produktdatenblatt TYA624D
Jalousieaktor 4fach, 6A /24V DC, KNX
PDF -
Montageanleitung
Montageanleitung en-GB, pl-PL 2017-03-03
PDF402,79 kB
Montageanleitung für TXA624D, TYA624B - Rollladen-/Jalousieaktor 4fach KNX easy, 24V (DE-IT, Stand: 07.2017)
Montageanleitung de-DE, it-IT 2017-07-05
PDF622,05 kB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TYA624x - Rollladen-/Jalousieaktor 4-fach KNX (V0096)
KNX Produktdatenbank International 2020-01-01
VD51004,61 kB
KNX Produktdatenbank (ab ETS4) für TYA624x - Rollladen-/Jalousieaktor 4-fach KNX (V0096)
KNX Produktdatenbank International 2020-01-01
KNXPROD467,02 kB -
Applikationshandbuch
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch en-GB, pl-PL, sv-SE 2014-01-08
PDF6,81 MB
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch en-GB, pl-PL 2013-11-22
PDF6,23 MB
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch de-DE 2013-01-15
PDF5,69 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration of Conformity
Konformitätserklärung International 2024-11-20
PDF126,83 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYA624BRollladenaktor 4fach, 6A /24V DC, KNXPreis263,96 €/ Stück * -
2
TXA624CRollladen-/Jalousieaktor 4-fach KNX easy, 230VPreis251,00 €/ Stück * -
3
TYAS628CRollladen-/Jalousieaktor 8fach KNX Secure, 230VPreis427,10 €/ Stück * -
4
TYAS624CRollladen-/Jalousieaktor 4fach KNX Secure, 230V ACPreis251,00 €/ Stück * -
5
TRM692GFunk UP Jalousieaktor 1fach/Binäreingang 2fach 3APreis147,50 €/ Stück *
Ausschreibungstext
Jalousieaktor 4fach, 6A /24V DC, KNX
Schaltausgang zum Schalten von 4 Jalousieausgängen. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Montage auf: DIN Schiene
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Nennstrom: 6 A
Max. Schaltstrom: 6 A
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl Module: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYA624D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schaltausgang zum Schalten von 4 Jalousieausgängen. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Montage auf: DIN Schiene
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Nennstrom: 6 A
Max. Schaltstrom: 6 A
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl Module: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYA624D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
