Der 4-fach KNX Jalousieaktor für 230 Volt ermöglicht das Schalten von vier Jalousieausgängen. Er unterstützt Fahrbefehle wie AUF, AB und Stopp sowie die Einstellung des Lamellenwinkels. Features sind u.a. Prozentansteuerung, Alarmfunktion, Sicherheitsabfahrt, 64 Szenen pro Kanal, Logikblock, Preset- und Sperrfunktion sowie Zwangssteuerung. Integrierte Handbedienung, LED-Schaltzustandsanzeige und Betriebsstundenzähler bieten zusätzliche Kontrolle und Wartungsfreundlichkeit.
EAN
3250616059665
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
KNX Rollladen-/Jalousieaktor 4-fach, 230V, für Jalousiesteuerung TYA624C
Preis
321,28 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Ähnliche Produkte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufDIN Schiene
Ausstattung
-
Mit Schieber für HandschaltungJa
Werkstoff
-
FarbeLichtgrau
Elektrischer Strom
-
Nennstrom6 A
-
Max. Schaltstrom6 A
Spannung
-
Betriebsspannung über Bus21 - 32 V
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
Kapazität
-
Anzahl Module4
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit quickconnect-Steckklemmen
-
BetriebsartBetriebsart für Jalousie oder Rolllade/Markise einstellbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYA624C
-

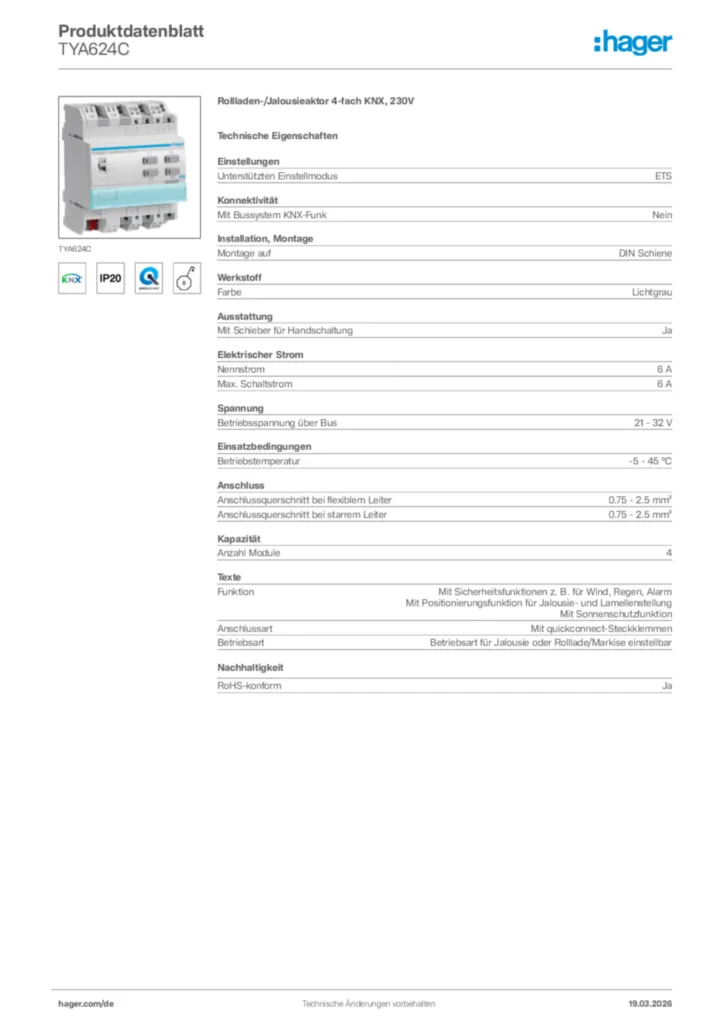

Produktdatenblatt
Hager Produktdatenblatt TYA624C
Rollladen-/Jalousieaktor 4-fach KNX, 230V
PDF -
Montageanleitung
Montageanleitung für TXA624C, TYA624A - Rollladen-/Jalousieaktor KNX easy, 230V (DE-IT, Stand: 07.2017)
Montageanleitung de-DE, it-IT 2017-07-05
PDF1,28 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Produktinformation
Rollladen-/ Jalousie-Ausgang
(15DE0252)
PDF3,16 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TYA624x - Rollladen-/Jalousieaktor 4-fach KNX (V0096)
KNX Produktdatenbank International 2020-01-01
VD51004,61 kB
KNX Produktdatenbank (ab ETS4) für TYA624x - Rollladen-/Jalousieaktor 4-fach KNX (V0096)
KNX Produktdatenbank International 2020-01-01
KNXPROD467,02 kB -
Applikationshandbuch
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch en-GB, pl-PL, sv-SE 2014-01-08
PDF6,81 MB
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch en-GB, pl-PL 2013-11-22
PDF6,23 MB
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch de-DE 2013-01-15
PDF5,69 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-12-13
PDF137,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYA624BRollladenaktor 4fach, 6A /24V DC, KNXPreis263,96 €/ Stück * -
2
TXA624CRollladen-/Jalousieaktor 4-fach KNX easy, 230VPreis251,00 €/ Stück * -
3
TYAS628CRollladen-/Jalousieaktor 8fach KNX Secure, 230VPreis427,10 €/ Stück * -
4
TYA624DJalousieaktor 4fach, 6A /24V DC, KNXPreis479,30 €/ Stück * -
5
TYAS624CRollladen-/Jalousieaktor 4fach KNX Secure, 230V ACPreis251,00 €/ Stück *
Ausschreibungstext
Rollladen-/Jalousieaktor 4-fach KNX, 230V
Schaltausgang zum Schalten von 4 Jalousieausgängen. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Montage auf: DIN Schiene
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Nennstrom: 6 A
Max. Schaltstrom: 6 A
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl Module: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYA624C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schaltausgang zum Schalten von 4 Jalousieausgängen. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Montage auf: DIN Schiene
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Nennstrom: 6 A
Max. Schaltstrom: 6 A
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl Module: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYA624C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
