Hager

TRE221

Funk AP Jalousieausgang 1fach IP55, quicklink
Best-Nr.
TRE221
EAN-Nr.
3250615989321
VPE
1 Stück
Preisgruppe
H501
Preis
180,40 € / Stück *

Technische Merkmale

  • Betriebsspannung
    • 230 V AC
  • Frequenz
    • 50 Hz
  • Schaltstrom
    • 10 A
  • Funk Empfangsfrequenz
    • 868.3 MHz
  • Funkprotokoll
    • KNX-Funk
  • Anzahl quicklink Verknüpfungen
    • max. 20 Sender/Empfänger
  • Funk-Sendereichweite (Freifeld)
    • max. 100 m
  • Transmitter duty cycle
    • 1 %
  • Funk-Sendereichweite (Gebäude)
    • max. 30 m
  • Empfänger-Kategorie
    • 2
  • Umschaltzeit bei Richtungswechsel
    • < 0.6 s
  • Lamellenverstellung bei Signaldauer
    • < 1 s
  • Abmessungen (L x B x H)
    • 150 x 85 x 35 mm
  • Farbe
    • polarweiß matt
    • mit Konfigurations- und Funktions-Taste
    • mit Konfigurations- und Funktions-LED
    • mit Kontroll-LED (Relais geschlossen)
    • mit Handbetätigung Auf/Ab
    • quicklink Funktionen: Jalousie, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster
    • Resetfunktion (auf Werkseinstellung)
    • Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar
    • easy Zusatz-Funktionen: +6 Szenen
    • Speicherung von Szenen sperrbar
    • Aufrufen der Szenen über KNX-Funk Geräte
    • ETS Zusatz-Funktionen: +6 Szenen, Lamellenwinkel, Zustandsanzeige, 2 x Alarm
    • werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige
    • mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten
    • mit Montageplatte und Zugentlastungen
    • Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System
    • mit Schraub-Liftklemmen
    • Hinweise der Motorenhersteller beachten!

Downloads

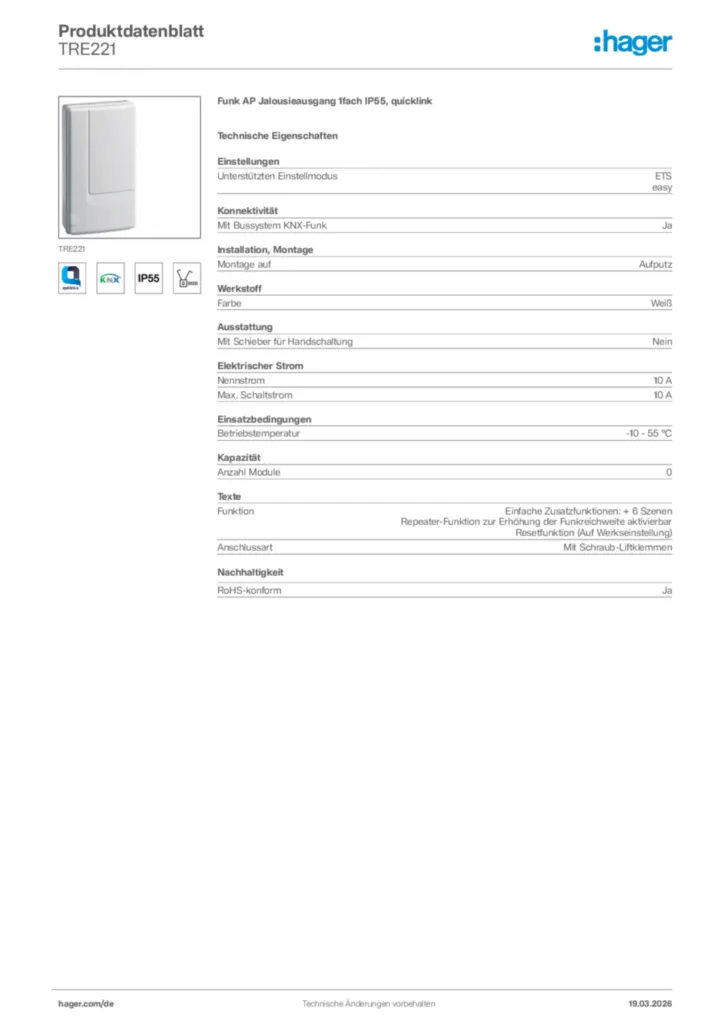

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für TRE221

  • Bedienungs- & Montageanleitungen

  • Konfigurationsanleitung für TRE221 - Funk AP Jalousieausgang 1fach IP55, quicklink (DE-NO-SV-PT-EN-IT-FR-ES-NL, Stand: 05.2017)

    PDF
    1 MB
  • Produktbeilagen

  • Notice de configuration quicklink pour produits radio

    PDF
    5 MB
  • Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)

    PDF
    1 MB
  • Technik-Broschüre

  • Die innovative Funklösung

    Mit einfacher quicklink-Konfiguration oder KNX-Programmierung (13DE0254)

    PDF
    14 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • KNX Gebäudesteuerung

    Bestellübersicht August 2020 (20DE0079)

    PDF
    5 MB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
  • KNX Produktdatenbank

  • KNX Produktdatenbank (ab ETS4) für TRE221 - Funk AP Jalousieausgang 1fach IP55, quicklink (V104)

    KNXPROD
    124 KB
  • KNX Produktdatenbank (ab ETS3) für TRE221 - Funk AP Jalousieausgang 1fach IP55, quicklink (V104)

    VD5
    118 KB
  • Applikationsbeschreibung ETS

  • Description d'application TX100 TRB221_TRE221

    PDF
    1 MB
  • Applikationsbeschreibung ETS für TRB221_TRE221 - quicklink Funkausgänge Rolläden/Jalousien (DE, Vers. 6T 8050-01a)

    PDF
    1 MB
  • Funktionsbeschreibung TX100

  • Funktionsbeschreibung TX100 für TRB221A, TRE221 - Quicklink Funkausgänge Rolladen / Jalousien (DE, Vers. 6T 8049-01b)

    PDF
    1 MB
Weitere Downloads

Ausschreibungstext

Funk AP Jalousieausgang 1fach IP55, quicklink
AP-Ausgangsgerät IP55 zum Schalten von Jalousien oder Rollladen in Verbindung mit quicklink Funkprodukte als werkzeuglose quicklink-Konfiguration oder oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Das Gerät setzt die Schaltinformationen in bidirektionale Befehle um. Funktionen: Jalousie, Szenen, Zwangssteuerung, Auf/Ab-Taster. Einbau in UP Dosen 60mm.
  • Betriebsspannung :230 V AC
  • Frequenz :50 Hz
  • Schaltstrom :10 A
  • Funk Empfangsfrequenz :868.3 MHz
  • Funkprotokoll :KNX-Funk
  • Anzahl quicklink Verknüpfungen :max. 20 Sender/Empfänger
  • Funk-Sendereichweite (Freifeld) :max. 100 m
  • Transmitter duty cycle :1 %
  • Funk-Sendereichweite (Gebäude) :max. 30 m
  • Empfänger-Kategorie :2
  • Umschaltzeit bei Richtungswechsel :< 0.6 s
  • Lamellenverstellung bei Signaldauer :< 1 s
  • Abmessungen (L x B x H) :150 x 85 x 35 mm
  • Farbe :polarweiß matt

Fabrikat : Hager oder gleichwertig
Artikel : TRE221
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
