Der Rollladen-/Jalousieaktor 4-fach KNX easy, 24V ist ein Reiheneinbaugerät für die Steuerung von DC-Antrieben bei Jalousien, Rollläden oder Markisen. Ausgestattet mit QuickConnect Steckklemmen und integriertem Busankoppler ermöglicht er eine einfache KNX-Integration. Funktionen umfassen Auf-/Ab-Betrieb, Lamellenwinkelverstellung, Positionierung und Prozent-Parametrierung. Programmierbar via ETS ab Version 4, unterstützt das Gerät Automatikfunktionen und bis zu 64 Szenen pro Kanal.
EAN
3250616048768
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
KNX Rollladen-/Jalousieaktor 4-fach KNX easy, 24V, für Jalousiesteuerung TXA624D
Preis
288,65 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufDIN Schiene
Ausstattung
-
Mit Schieber für HandschaltungJa
Werkstoff
-
FarbeLichtgrau
Elektrischer Strom
-
Nennstrom6 A
-
Max. Schaltstrom6 A
Spannung
-
Betriebsspannung über Bus21 - 32 V
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
Kapazität
-
Anzahl Module4
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit quickconnect-Steckklemmen
-
BetriebsartBetriebsart für Jalousie oder Rolllade/Markise einstellbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TXA624D
-

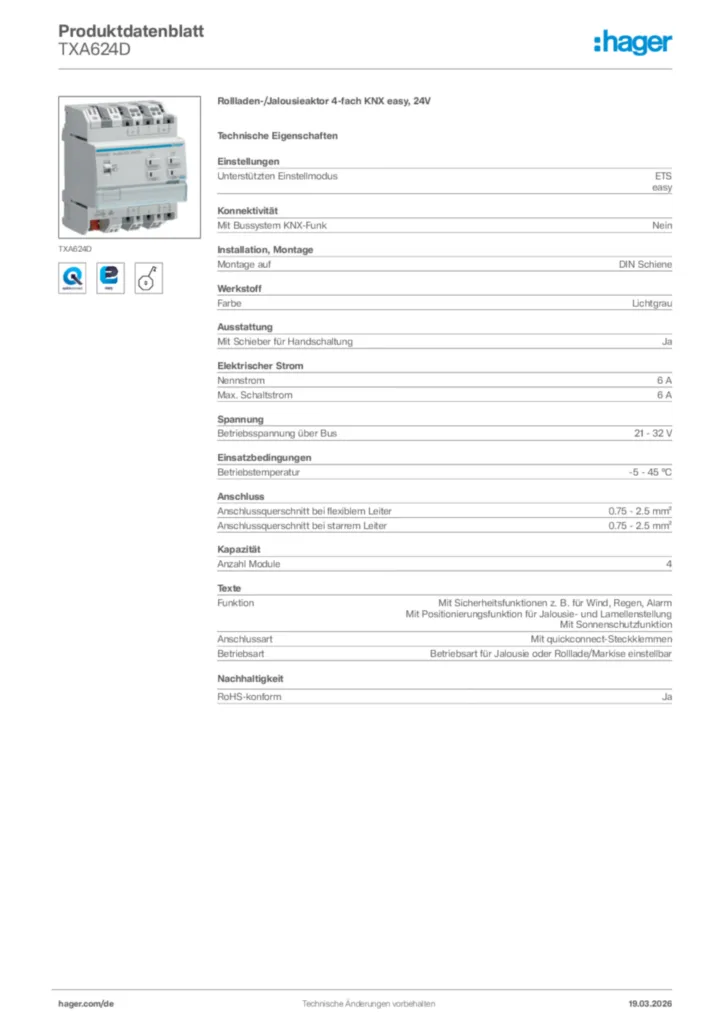

Produktdatenblatt
Hager Produktdatenblatt TXA624D
Rollladen-/Jalousieaktor 4-fach KNX easy, 24V
PDF -
Montageanleitung
Montageanleitung en-GB, pl-PL 2017-03-03
PDF402,79 kB
Montageanleitung für TXA624D, TYA624B - Rollladen-/Jalousieaktor 4fach KNX easy, 24V (DE-IT, Stand: 07.2017)
Montageanleitung de-DE, it-IT 2017-07-05
PDF622,05 kB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TXA624D - Rollladen-/Jalousieaktor 4-fach KNX easy (V108)
KNX Produktdatenbank en-GB, fr-FR, de-DE, pl-PL 2020-01-01
KNXPROD431,50 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TXA624x, TXA628C, TXM632C - Rolladen-Jalousieausgang x-fach (DE, Vers. 6LE001831A)
Applikationshandbuch de-DE 2013-01-15
PDF4,51 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration of Conformity
Konformitätserklärung International 2024-11-20
PDF126,83 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYA624BRollladenaktor 4fach, 6A /24V DC, KNXPreis263,96 €/ Stück * -
2
TXA624CRollladen-/Jalousieaktor 4-fach KNX easy, 230VPreis251,00 €/ Stück * -
3
TYAS628CRollladen-/Jalousieaktor 8fach KNX Secure, 230VPreis427,10 €/ Stück * -
4
TYA624DJalousieaktor 4fach, 6A /24V DC, KNXPreis479,30 €/ Stück * -
5
TYAS624CRollladen-/Jalousieaktor 4fach KNX Secure, 230V ACPreis251,00 €/ Stück *
Ausschreibungstext
Rollladen-/Jalousieaktor 4-fach KNX easy, 24V
Jalousieaktor REG zur Ansteuerung eines DC-Antriebes je Aktorkanal für Jalousien, Rollladen oder Markisen. Reiheneinbaugerät mit integriertem Busankoppler, QuickConnect Steckklemmen für KNX Busanschluss, Lastanschlüsse und Beschriftungsfeld. Bedientaste für Handbetrieb je Ausgang mit Status-LED (Einflächenbedienung). Schiebeschalter Auto/Hand, beleuchtete Programmier-Taste.
Funktionen: Rollladen-/Jalousiefunktion im Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung. Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung. Automatikfunktion de-/aktivierbar, 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion.
Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren. Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.
Montage auf: DIN Schiene
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Nennstrom: 6 A
Max. Schaltstrom: 6 A
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl Module: 4
Fabrikat : Hager oder gleichwertig
Artikel : TXA624D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Jalousieaktor REG zur Ansteuerung eines DC-Antriebes je Aktorkanal für Jalousien, Rollladen oder Markisen. Reiheneinbaugerät mit integriertem Busankoppler, QuickConnect Steckklemmen für KNX Busanschluss, Lastanschlüsse und Beschriftungsfeld. Bedientaste für Handbetrieb je Ausgang mit Status-LED (Einflächenbedienung). Schiebeschalter Auto/Hand, beleuchtete Programmier-Taste.
Funktionen: Rollladen-/Jalousiefunktion im Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung. Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung. Automatikfunktion de-/aktivierbar, 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion.
Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren. Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.
Montage auf: DIN Schiene
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Nennstrom: 6 A
Max. Schaltstrom: 6 A
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl Module: 4
Fabrikat : Hager oder gleichwertig
Artikel : TXA624D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
